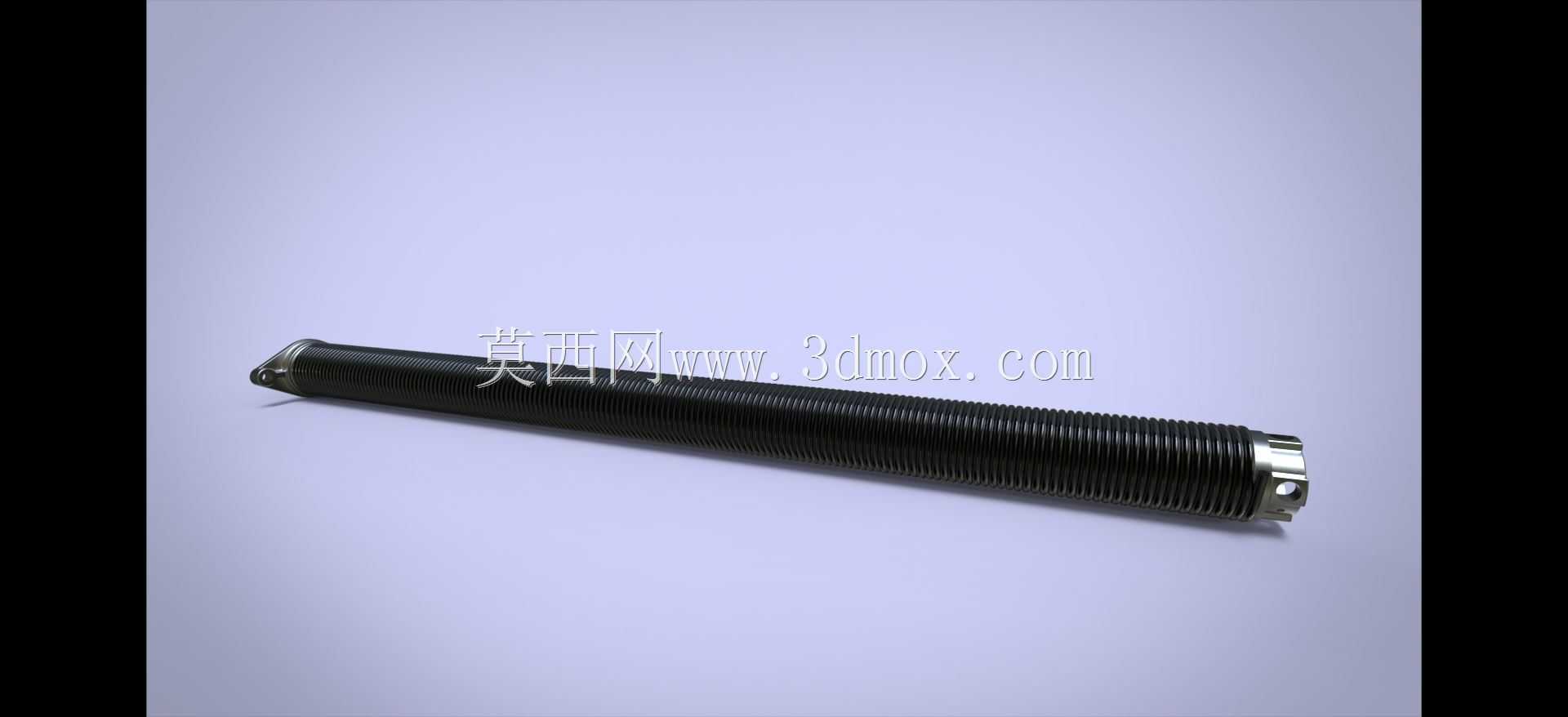

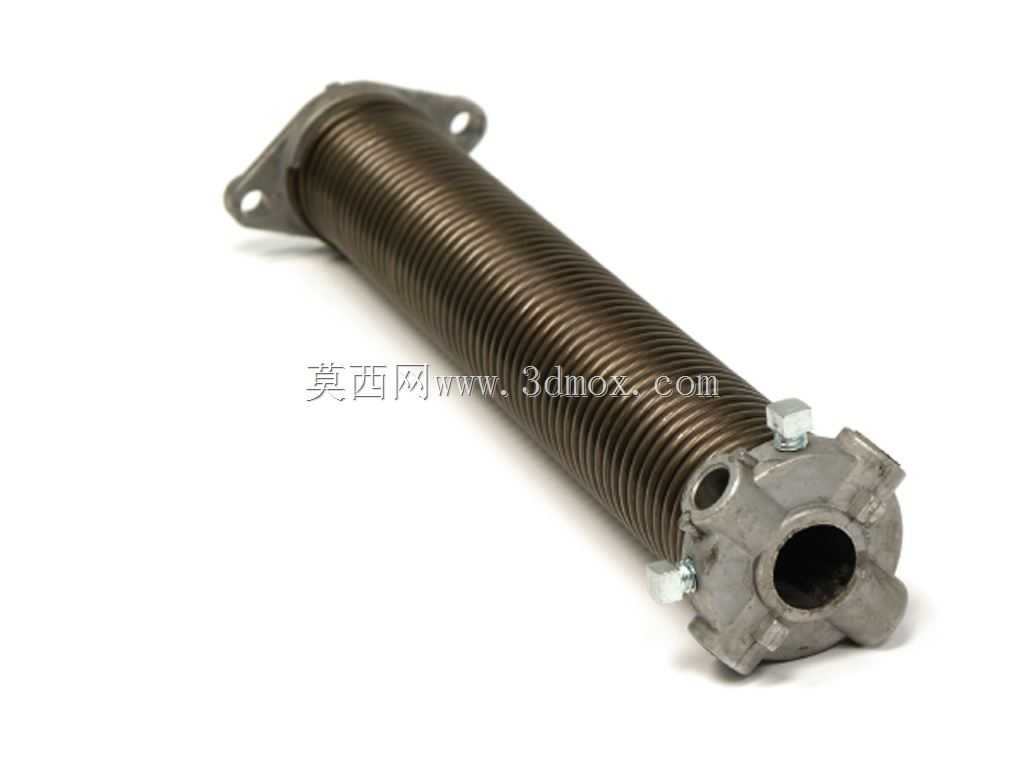

车库自动门用长行程扭转弹簧结构

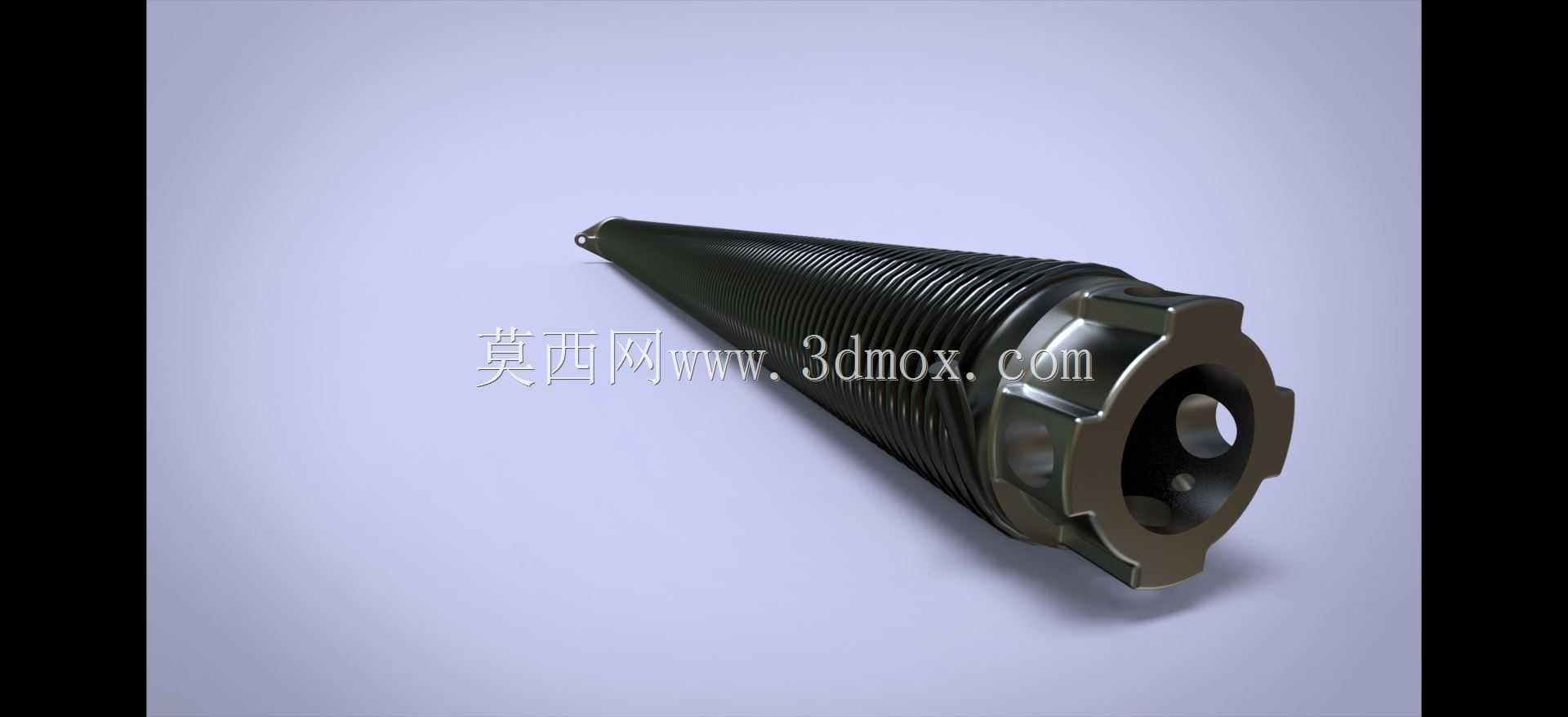

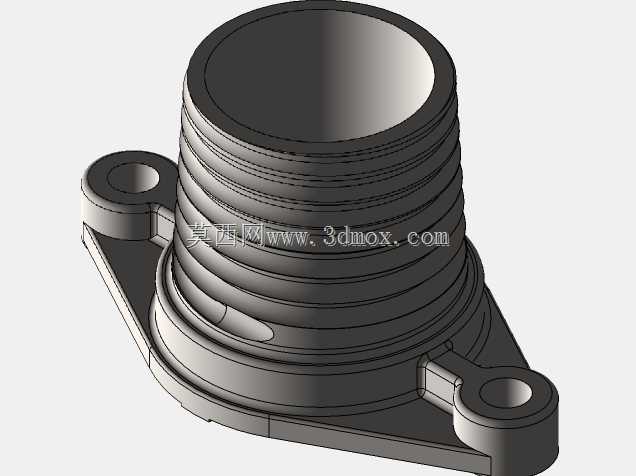

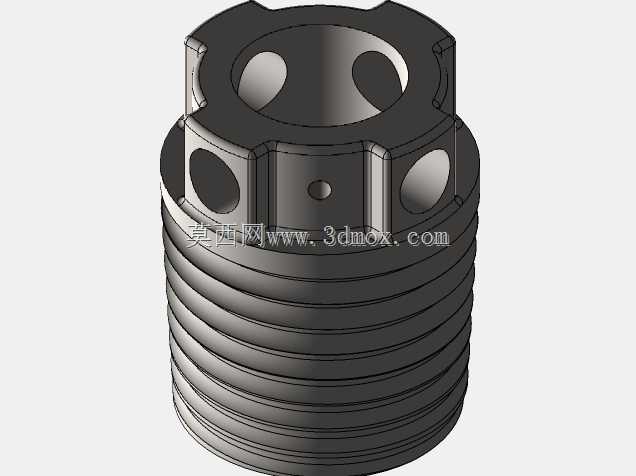

在民用商用车库自动门的启闭机构中，这类长尺寸扭转弹簧是核心的平衡储能部件，区别于常规短节距扭簧，它的有效圈数更多，能储存的扭转力矩更大，匹配大尺寸、大重量的上翻式或滑升式车库门的平衡需求。日常使用中，车库门的门板自重往往达到几十甚至上百公斤，若没有扭簧提供的反向扭转力矩平衡，驱动电机需要输出数倍的扭矩才能完成门板抬升，不仅会大幅提升电机负载，缩短驱动系统寿命，还会在门板下落过程中出现失速下坠的安全隐患。这类扭簧在设计阶段首先要匹配门体的整体重量、门板宽度、提升行程，确定弹簧的线径、中径、有效圈数以及两端固定挂耳的结构形式，线径的选择直接决定了弹簧的刚度，线径过大会导致弹簧扭转力矩过大，门体抬升时出现冲顶、无法平稳停在中位的问题，线径过小则无法平衡门体自重，抬升费力、下落过快。从安装边界来看，这类长扭簧一般同轴套在车库门顶部的平衡扭杆上，两端分别通过固定座与门体支架、扭杆调节机构连接，安装时需要通过预扭转一定角度来预置初始平衡力矩，预扭转角度的计算要结合门体的重力力矩曲线，保证门体在全行程启闭的任意位置都能达到力矩平衡，手动推拉门体时仅需很小的作用力就能移动，不会出现自行滑落或弹起的情况。弹簧表面做了发黑防锈处理，适应车库内多尘、易结露的使用环境，两端的挂耳采用并圈磨平后弯折成型的结构，避免应力集中导致的端部断裂，弹簧的节距设计均匀，保证扭转过程中圈与圈之间不会出现卡滞、摩擦异响，全行程扭转时的力矩输出线性平稳，不会出现力矩突变导致的门体运行抖动。在三维建模过程中，需要准确还原弹簧的螺旋升角、有效圈数、端部挂耳的弯折角度与安装孔位尺寸，同时要预留出弹簧扭转时的径向膨胀空间，避免扭簧预紧后与中间的平衡杆、周边的固定支架发生运动干涉，建模时还要考虑弹簧的刚度验算，通过软件的仿真模块模拟不同扭转角度下的应力分布，确认最大应力位置在材料的许用应力范围内，避免长期交变载荷下出现疲劳断裂。这类扭簧的适配场景不局限于车库自动门，在各类需要大行程扭转储能、重力平衡的自动启闭机构中都能见到同结构的产品，比如工业提升门、大型上翻式检修门、部分舞台升降设备的平衡机构中，核心设计逻辑都是通过长圈数扭簧的线性扭转力矩平衡活动构件的自重，降低驱动系统的负载，提升设备运行的平稳性与安全性。
