工业级气动冲击扳手结构设计方案

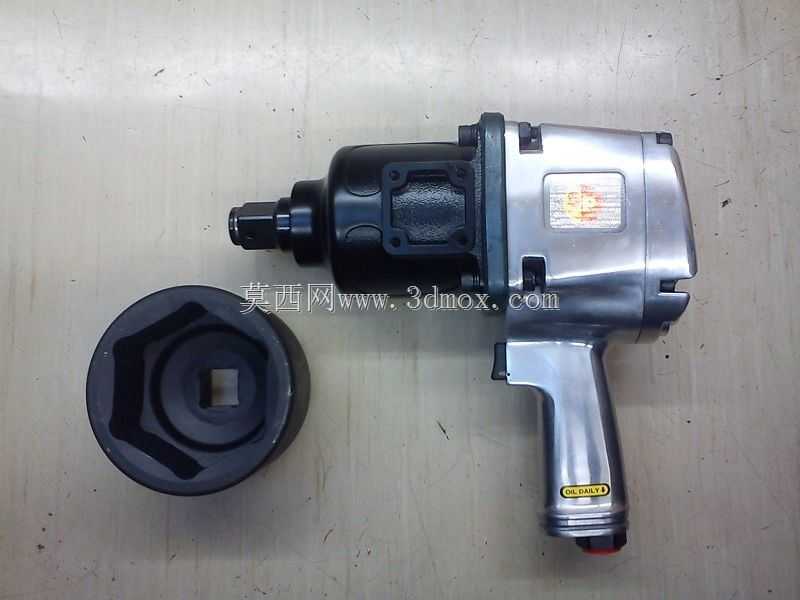

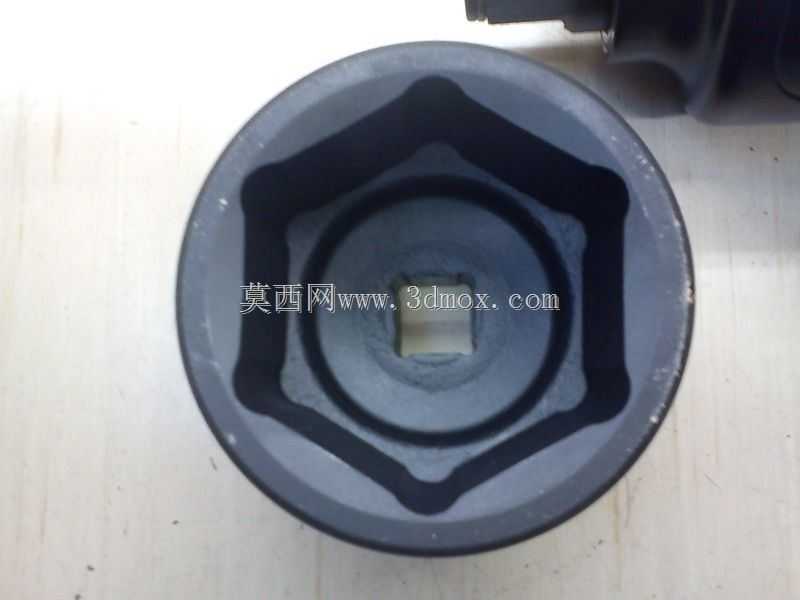

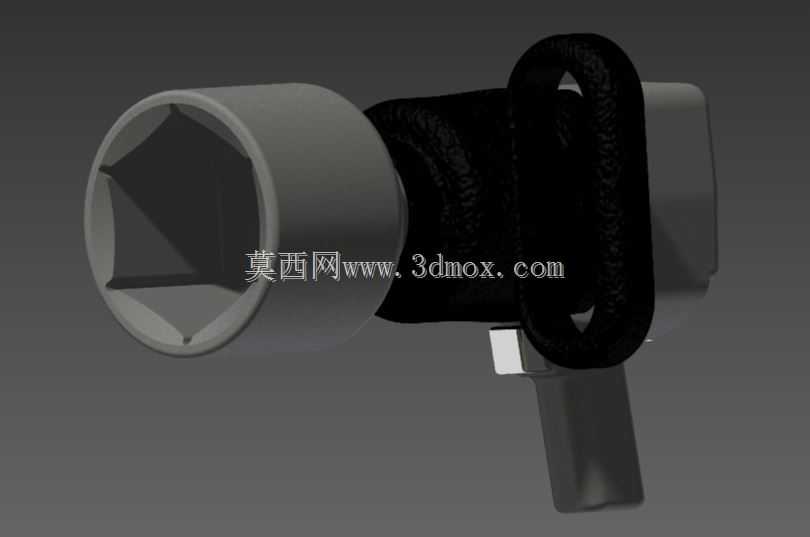

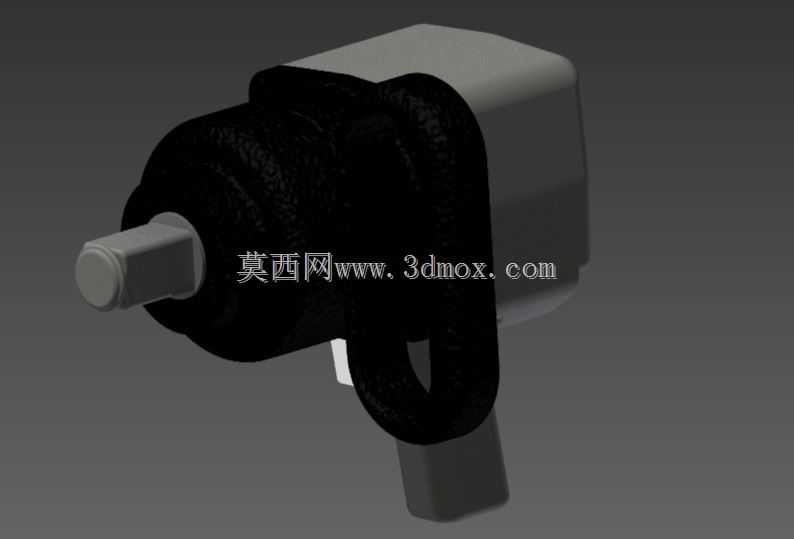

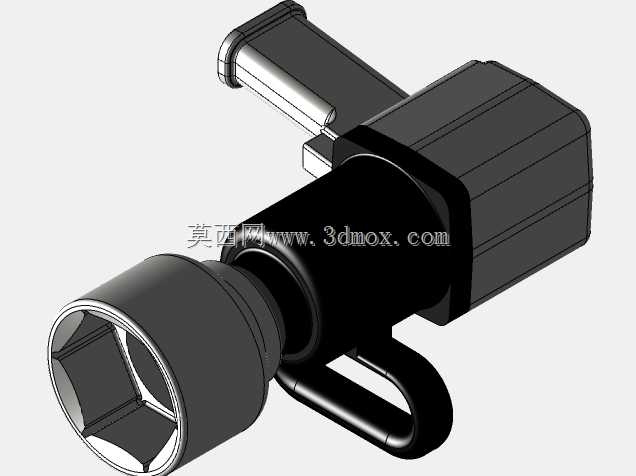

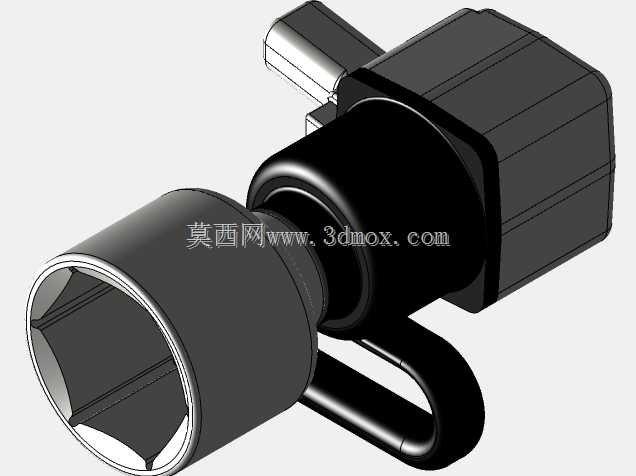

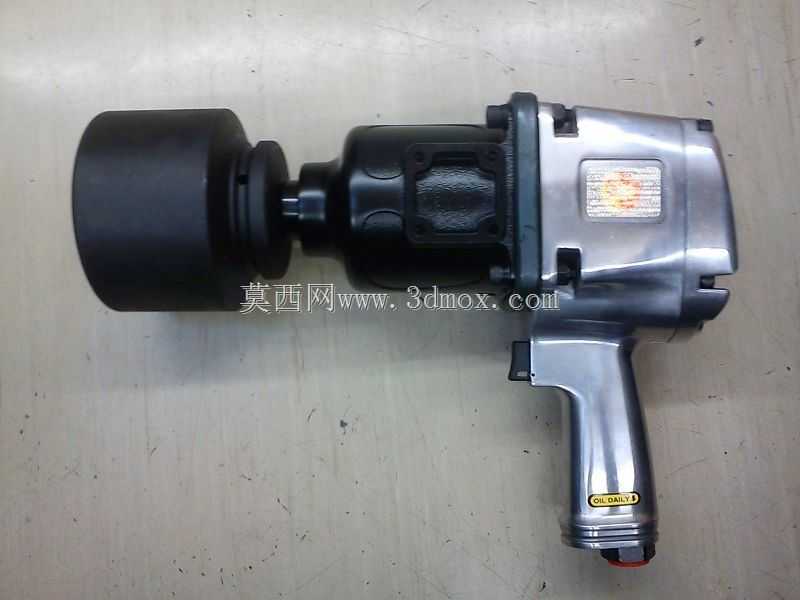

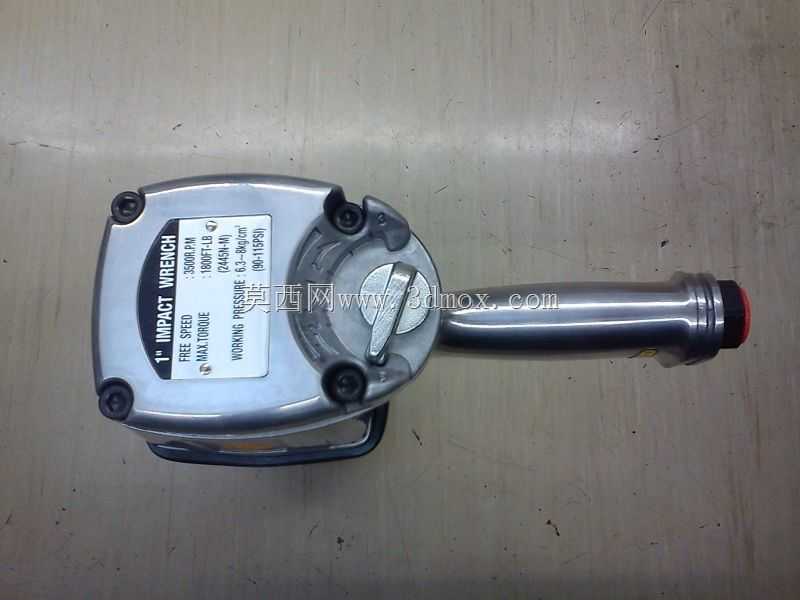

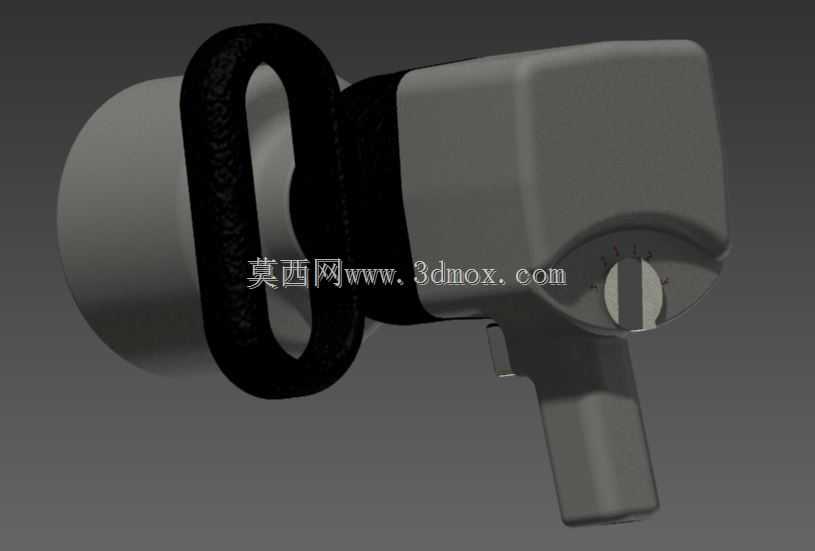

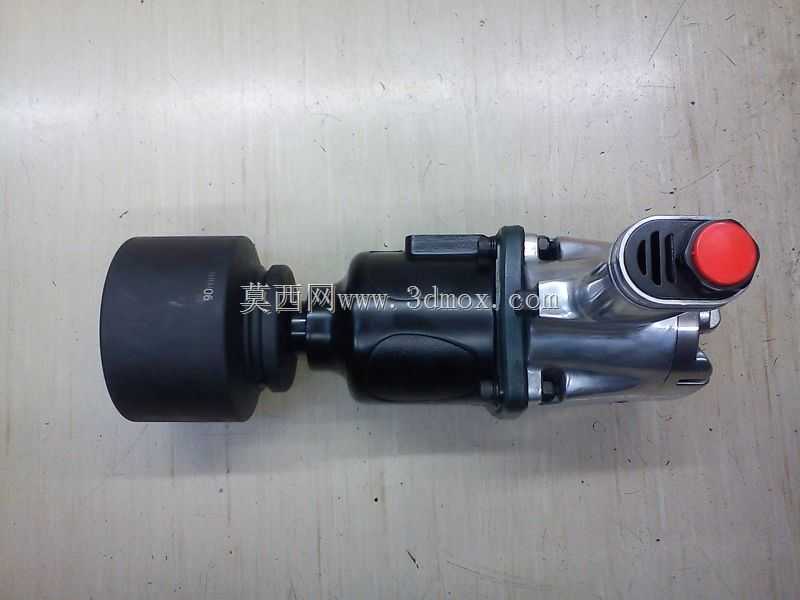

在重型机械维保、汽车总装线、钢结构安装、矿山设备检修这类需要大扭矩紧固件拆装的场景里，气动冲击扳手是一线作业人员离不开的核心工具，它依靠压缩空气驱动内部冲击结构产生瞬间高扭矩，相比电动扳手没有过载烧机的风险，也不会像手动加力杆那样耗费大量人力，在有稳定气源的工业作业场景里适配性极强。这款冲击扳手的设计首先围绕作业负载做了结构匹配，核心的冲击发生机构采用偏心块配合冲击轴的结构，压缩空气进入气缸后推动叶片转子高速旋转，带动偏心冲击块持续敲击输出轴的方头，把连续的旋转动能转化为瞬间的冲击扭矩，避免持续反作用力传递到握持手柄上，降低作业人员的劳动强度，哪怕是长时间连续作业，手臂承受的反震也能控制在可接受范围内。从安装边界来看，这款扳手的输出方头适配1英寸规格的套筒，对应大规格螺栓螺母的拆装需求，作业时要注意套筒和方头的配合间隙不能过大，否则长期冲击会造成方头磨损变形，影响传动精度。机身的握持部位做了环形防滑结构，表面的防滑纹理在沾有少量油污的作业环境下也能保证握持稳定性，进气接口设置在机身尾部，搭配常规气动管路快插接头就能快速接入气源，不需要额外做转接处理。设计过程中特意控制了机身的径向尺寸，在保证内部冲击结构强度的前提下尽可能压缩机身外径，让它能伸进部分狭窄的设备安装空间完成紧固件作业，不会因为机身过粗被周边结构件干涉。在实际选型使用时，要注意它的扭矩输出范围匹配对应规格的螺栓预紧力要求，过大的冲击扭矩容易造成螺栓断裂或者螺纹滑牙，扭矩不足则会导致紧固件预紧力不够，设备运行过程中出现松动脱落的风险。气源端要搭配对应的油水分离器使用，避免压缩空气中的水分和杂质进入扳手内部的气缸和冲击结构，造成叶片磨损、冲击块卡滞的问题，日常维护只需要定期从进气口注入少量气动工具专用润滑油，就能保证内部运动部件的润滑状态，延长工具的使用寿命。这款扳手的排气方向做了侧向导流设计，作业时排出的压缩空气不会直接吹向作业人员的手部或者面部，也不会把地面的铁屑、灰尘吹起影响作业视线，细节设计完全贴合一线工业作业的实际需求。
