穿墙式自助存取款终端结构设计

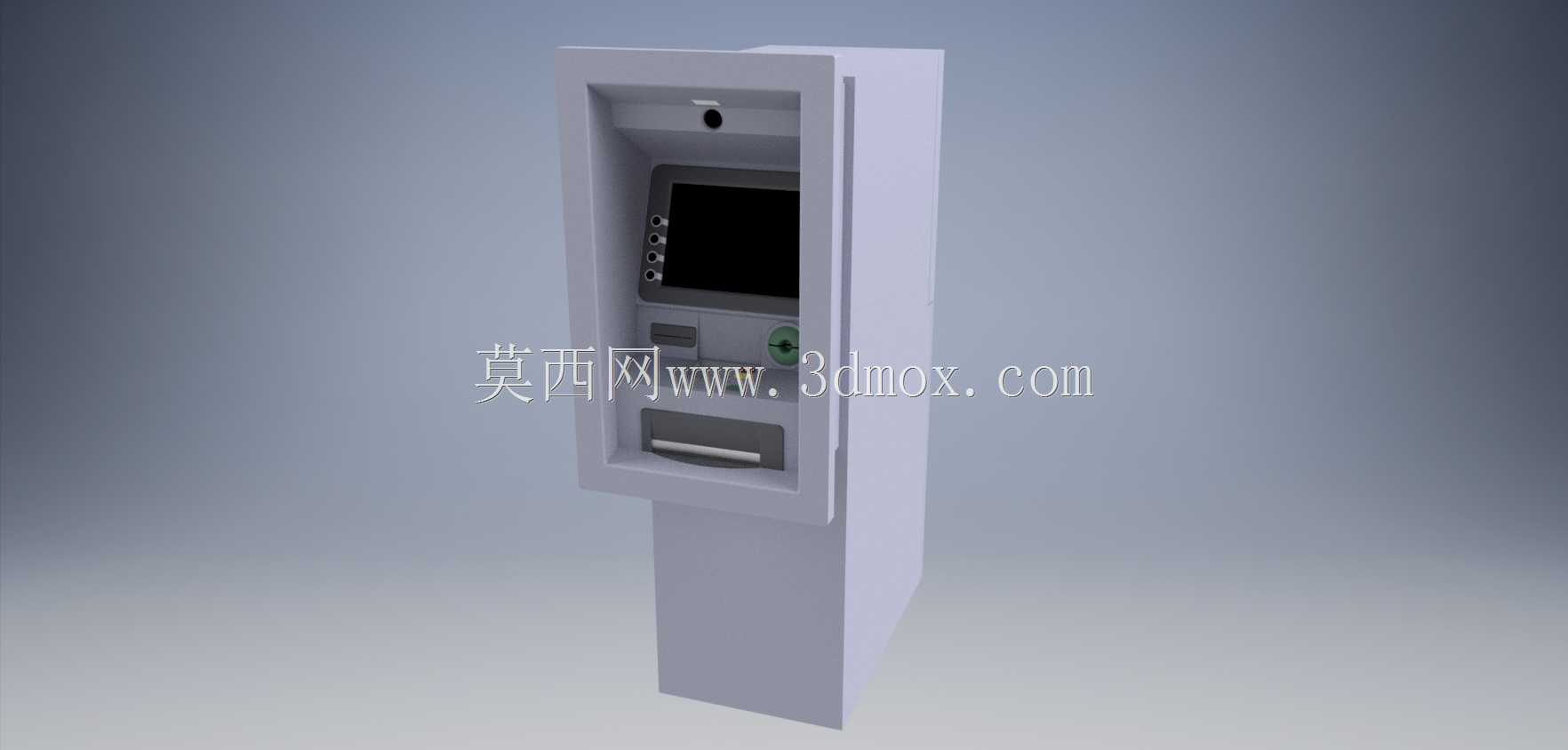

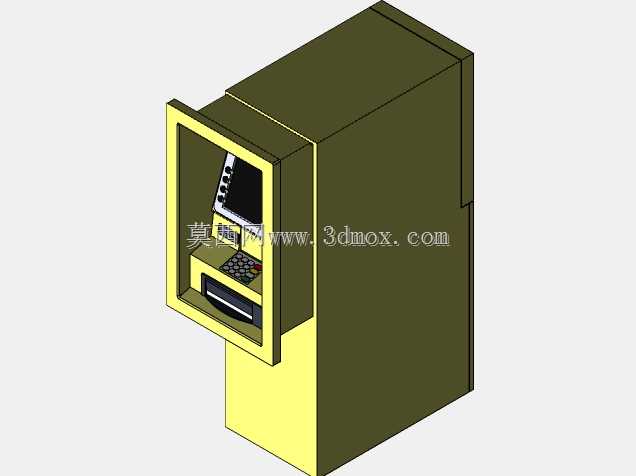

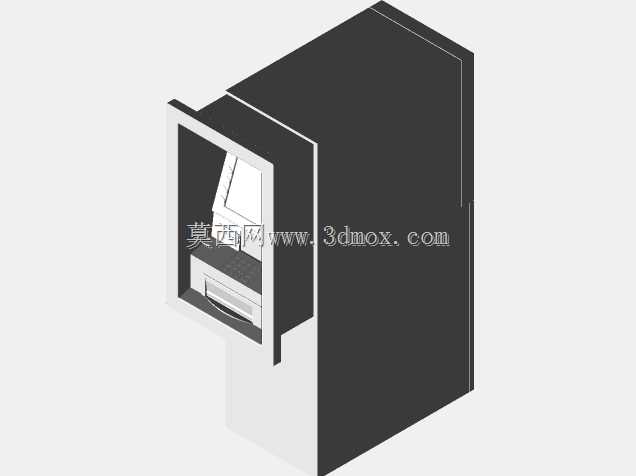

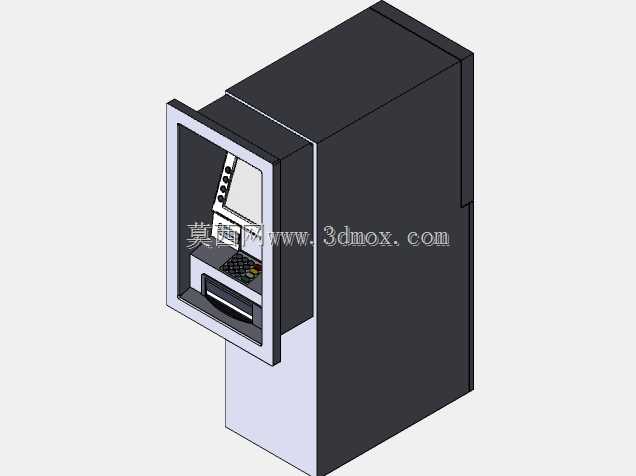

　　该模型还原的穿墙式自助取款终端，是当前银行网点、商圈、社区、交通枢纽等场景中布设最广的现金自助服务载体，核心承担24小时无人值守的现金支取、余额查询、转账交易等基础金融服务，可有效分流柜面业务压力，填补非营业时间的金融服务空白。从结构设计逻辑来看，整体采用上下分段式布局，下半部分为嵌入墙体的安装基座，上半部分为面向用户的操作交互区，安装时需提前在墙体预留对应尺寸的安装洞口，基座嵌入墙体后做密封与结构固定，仅保留操作面板侧外露，这种布设方式既可以压缩设备在公共区域的占用空间，也能提升设备本体的防破坏能力，降低外力冲击带来的结构损坏风险。操作交互区的布局完全贴合普通用户的操作习惯，最上方设置隐蔽式监控采集模块，

　　正对操作位可完整记录交易过程的人员画面，满足金融场所的安全管控要求；中部为显示屏与功能按键组合区，屏幕做内凹式设计，配合上方的遮光檐结构，可避免户外强光直射造成的屏幕反光问题，保证不同光线环境下的操作可视性；按键区设置在屏幕侧方，按键凸起高度与按压力度经过适配，兼顾操作反馈与防误触需求；再往下是密码输入区域，配套独立的防窥挡板结构，从物理层面遮挡旁侧视线，保障用户输入密码时的信息安全；密码区下方依次设置凭条出口、读卡器插卡口、现金出钞口，各功能口的间距经过反复校核，避免用户操作时出现手臂干涉，出钞口做内凹导槽设计，现金吐出后可自然落在导槽内，防止钞票滑落，同时配套挡尘结构，减少灰尘进入设备内部造成的机芯故障。

　　设备外壳采用冷轧钢板弯折焊接成型，外露面做哑光喷塑处理，既具备足够的结构强度抵御外力破坏，也能避免亮面材质造成的光线反射干扰用户操作，外壳接缝处做错位防水设计，可适配半户外的布设场景，防止雨水渗入内部损坏电子元件。尺寸设计参考主流商用ATM的通用规格，操作面板中心距离地面高度控制在1.1米至1.2米区间，适配多数成年人站立操作的舒适高度，无需弯腰或抬手即可完成全部操作流程；设备嵌入墙体的深度预留了足够的内部机芯安装空间，可兼容主流的现金处理机芯、工控主机、加密模块等核心部件，同时预留了走线与维护空间，后期维护时可从墙体后侧的设备间直接打开后盖完成检修，无需拆卸正面外露面板，大幅降低运维对公共区域的干扰。

　　建模过程中对各部件的装配间隙做了精准还原，包括面板与墙体的安装配合间隙、各功能模块的安装定位结构、门板的铰链开合空间等细节，可直接用于金融机具的结构方案评审、安装场景的空间校核，也可作为自助类终端设备的结构设计参考模板，帮助设计人员快速掌握穿墙式设备的结构布局逻辑与安装边界要求。
