按键式机械密码门锁结构设计

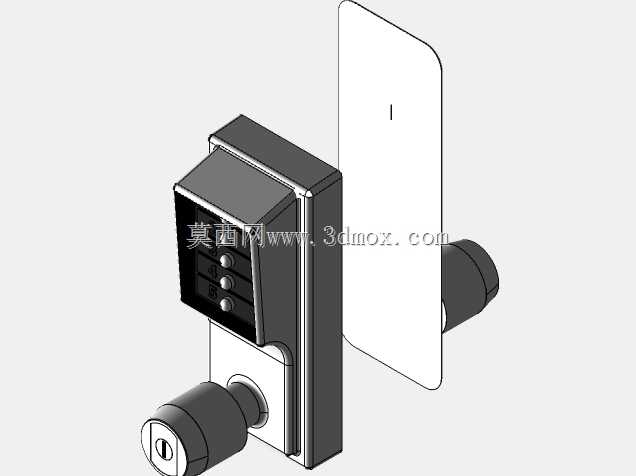

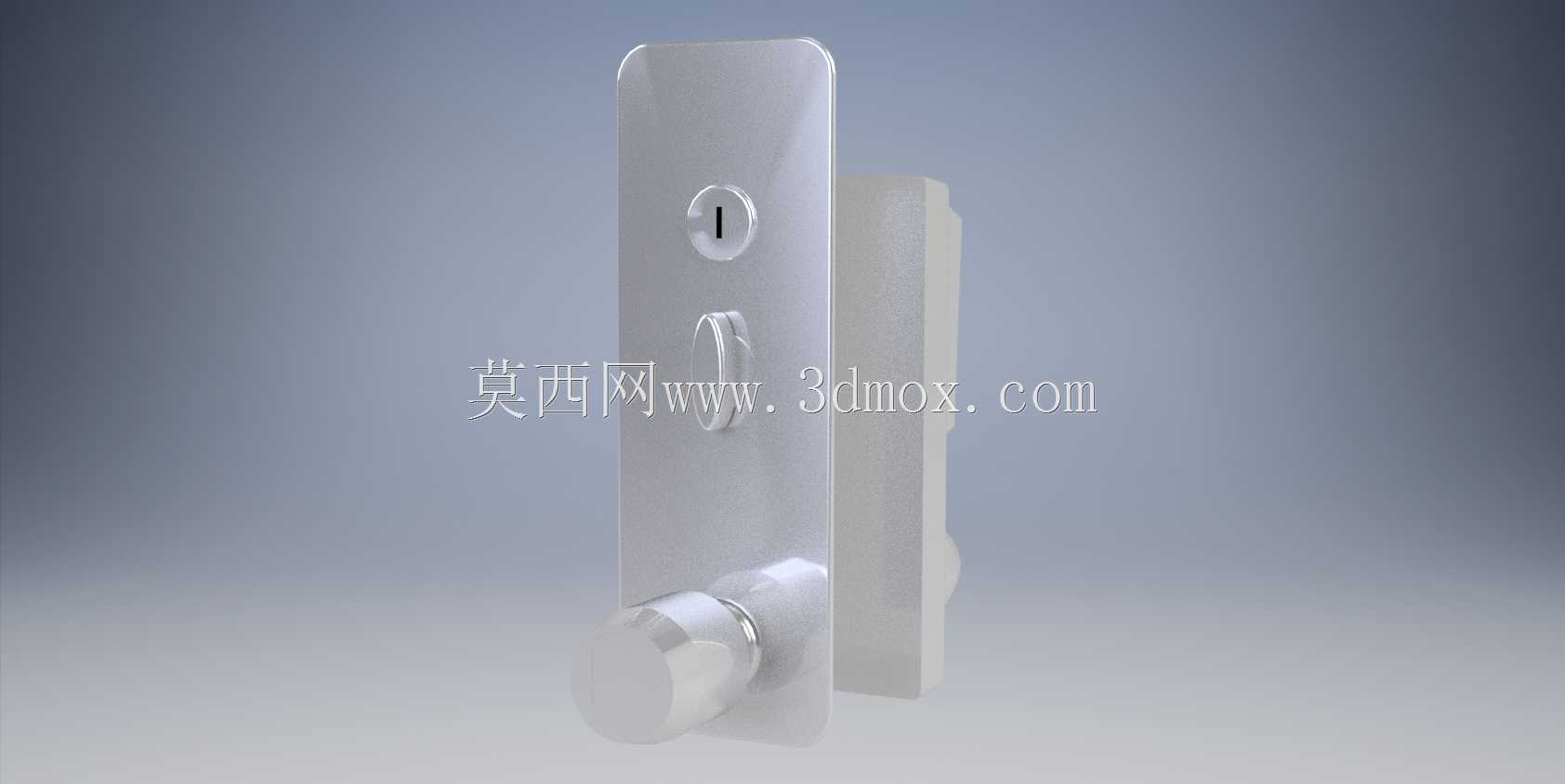

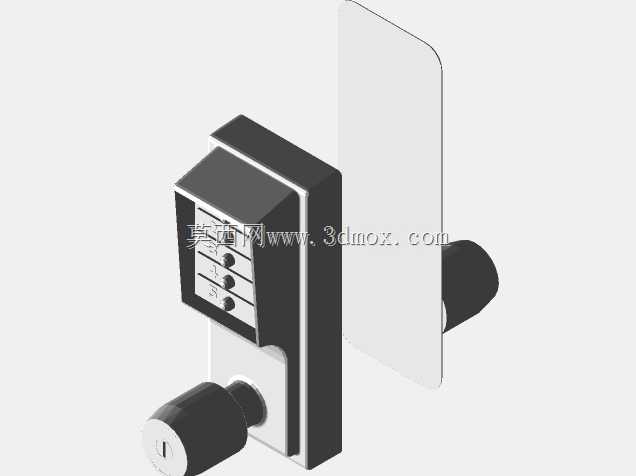

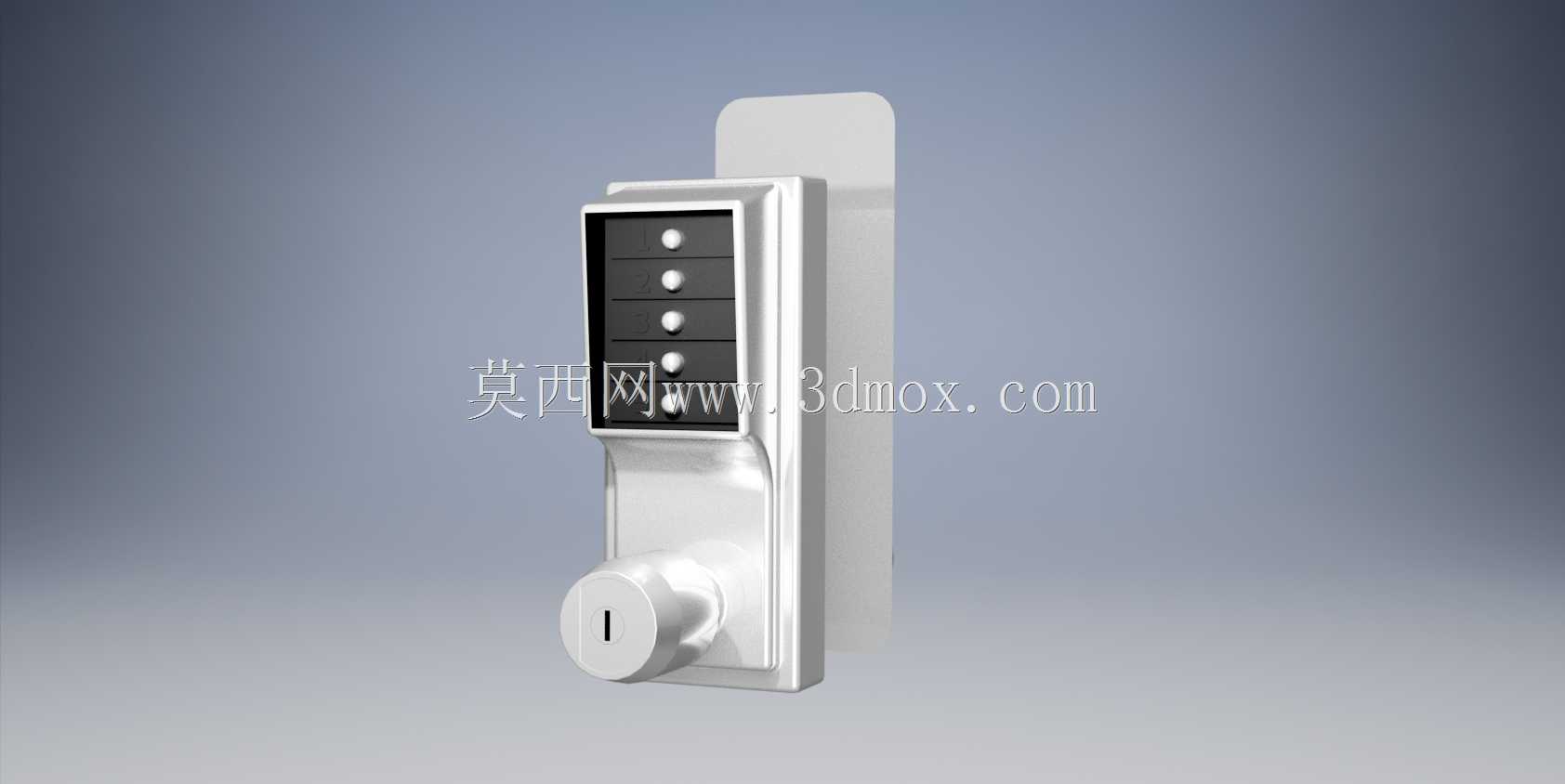

这款按键式机械密码锁主要应用于对出入权限有管控需求的室内场景，比如办公区域的私密隔间、仓储间、设备机房，或是民用场景里的家用储物间、入户门副锁等位置，不需要额外供电，完全依靠机械结构实现密码校验与开锁动作，避免了电子锁断电失效、电路故障导致无法开门的问题，在潮湿、强电磁干扰的特殊环境下也能稳定工作。从功能特性来看，这款锁采用竖向排列的按键密码组，用户通过按压对应按键输入预设密码，密码校验通过后转动下方的执手即可完成开锁，锁体内部通过弹子与卡槽的配合实现密码位的卡位判定，每一个按键对应一组独立的卡位结构，只有所有按键的按压状态匹配预设密码时，内部的锁止挡块才会完全脱离锁舌的限位槽，此时转动执手就能带动锁舌回缩完成开门。设计过程中优先考虑了操作的便捷性与结构的可靠性，按键表面做了圆弧凸起处理，按压行程控制在3mm左右，按压力度设置在15N上下，既不会因为按压力度过小导致误触，也不会因为力度过大造成操作费力；执手部分做了圆角过渡，握持时贴合手掌轮廓，转动角度设置为45度，符合日常开门的操作习惯。外形尺寸方面，锁身主体采用窄边立式设计，整体宽度控制在65mm，高度210mm，突出安装面的厚度为32mm，不会占用过多门体表面空间，适配厚度在35mm到55mm之间的常规室内门、防盗门，安装时只需要在门体对应位置开出锁体安装槽与执手穿孔，不需要额外改动门体原有结构，替换传统机械弹子锁时也能兼容大部分常规锁孔位，降低改装的施工难度。安装边界上，锁体背部的安装座设置了四个对称的固定螺孔，孔位间距符合通用门锁的安装尺寸标准，锁舌的伸出长度为18mm，能够卡入门框对应的锁扣盒内，锁扣盒的安装深度预留了2mm的调节余量，能够适配门体与门框之间1-4mm的安装间隙，避免因为门体安装公差导致锁舌卡滞。结构设计上，外壳采用锌合金压铸成型，表面做镀铬抛光处理，既保证了外壳的结构强度，能承受一定程度的外力冲击，也具备不错的防锈耐磨损能力，长期使用不容易出现表面锈蚀、掉漆的问题；内部的密码卡位零件采用不锈钢冲压件，弹子部分采用铜质材质，减少长期使用后的磨损量，延长锁具的整体使用寿命，密码可以通过内部的复位结构进行更改，用户不需要拆卸整个锁体就能完成密码重置，日常维护十分方便。
