莱兰迷你A系列发动机LSD终传动输出轴结构

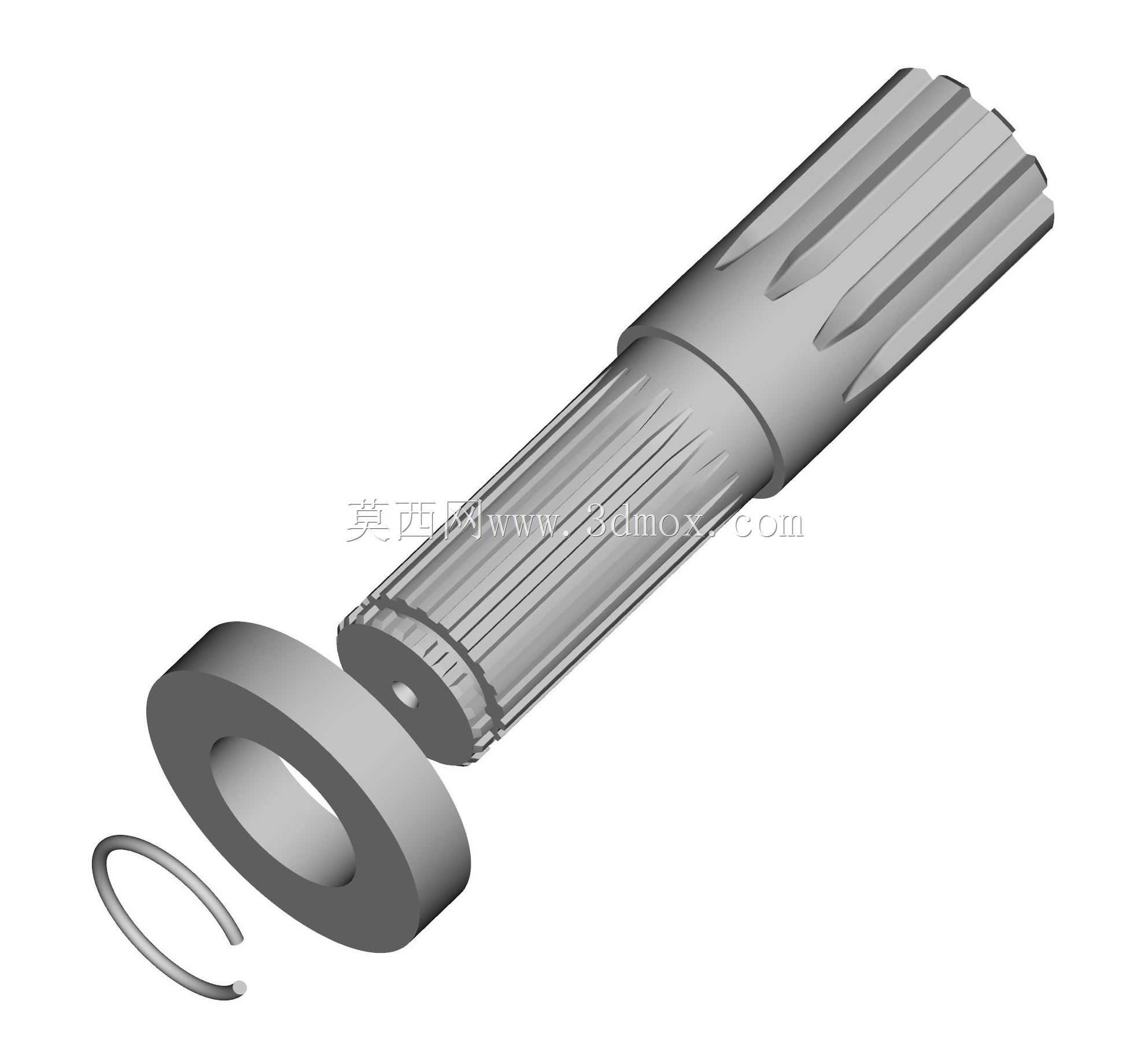

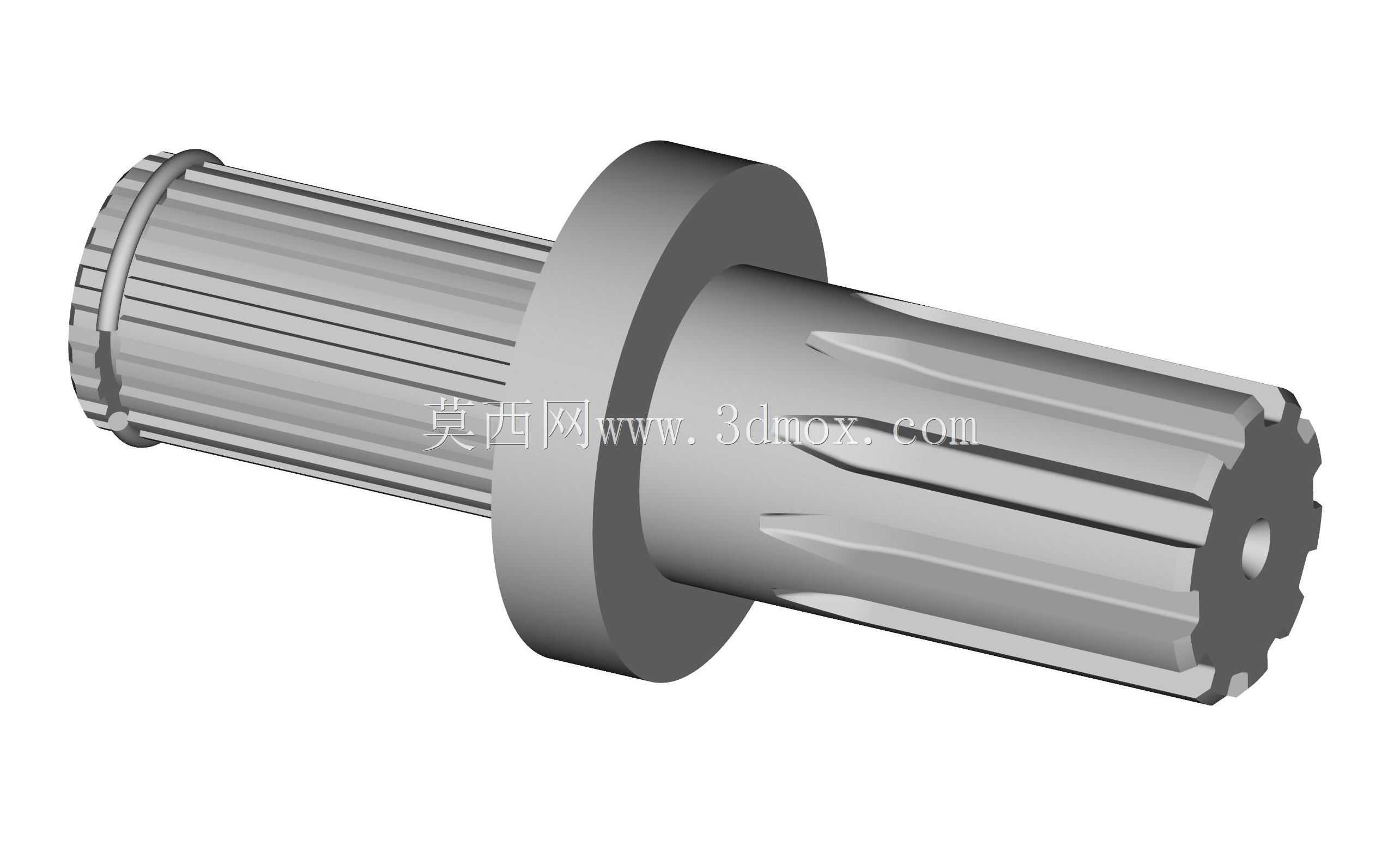

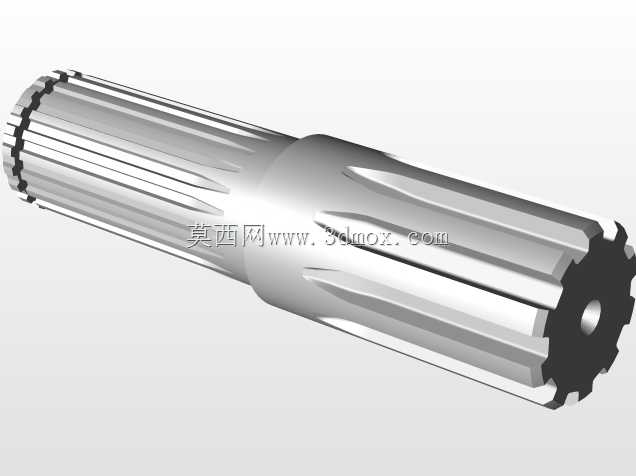

在前置前驱小型性能车的传动系统布局中，限滑差速器的匹配往往受限于原厂传动箱的内部空间，莱兰迷你系列A系列发动机的横置布局更是如此，其差速器腔体与半轴连接端的安装空间极为紧凑，常规通用型终传动输出轴无法适配盆式接头的限位结构，这也是该款输出轴设计的核心出发点。从实际装车场景来看，该输出轴承担着将限滑差速器输出端扭矩传递至驱动轮的核心作用，工作过程中需要承受起步、急加速时的瞬时冲击扭矩，以及弯道行驶时差速器锁止带来的交变载荷，因此轴体的结构强度设计需要同时兼顾静扭强度与疲劳寿命。设计阶段首先明确了安装边界：轴体靠近差速器端的法兰盘需要与盆式接头的定位止口完全贴合，法兰端面的平面度公差控制在0.02mm以内，避免装配后出现结合面渗漏传动油的问题；法兰盘配套的卡簧槽尺寸经过反复校核，卡簧装入后轴向窜动量控制在0.1mm以内，既保证轴体不会在传动过程中出现轴向窜动脱出，也不会因过盈量过大导致装配难度提升。轴身的花键段采用渐开线花键设计，相比矩形花键，渐开线花键的齿根强度更高，承载能力更强，更适合小直径轴体传递大扭矩的工况，花键的模数、压力角参数完全匹配原厂半轴滑动套的参数，保证花键配合的侧隙在合理区间，避免传动过程中出现冲击异响。轴体中间的光轴段是轴承安装位，该位置的圆柱度公差严格控制在0.01mm以内，表面粗糙度达到Ra0.8，保证轴承压装后内圈与轴体的配合过盈量符合设计要求，避免轴承跑内圈的故障。靠近外端的细花键段用于连接轮边轮毂，花键末端设计有倒角导向结构，方便轮毂装配时的对位，同时轴端的螺纹段用于安装锁紧螺母，螺母拧紧后可以将轮毂轴承、轮毂与输出轴牢牢锁紧，保证轮边的转动精度。配套的隔套与卡簧分别承担轴向定位与防脱作用，隔套的两端面平行度公差同样有严格要求，避免轴承装配后出现偏载，缩短轴承使用寿命。在建模过程中，所有配合面的尺寸公差、形位公差都在三维模型中做了标注，方便后续工程图导出与加工校验，同时对轴体的应力集中位置做了圆角过渡处理，比如花键末端、轴径变化位置的圆角半径都经过优化，在不影响装配的前提下尽可能增大圆角半径，降低应力集中系数，提升轴体的抗疲劳能力。从实际使用场景来看，这款输出轴主要适配改装了限滑差速器的经典迷你车型，解决了原厂开放式差速器升级LSD后输出轴不匹配的问题，安装时不需要对传动箱壳体做任何切割修改，完全利用原厂的安装点位，属于原位替换的改装部件，能够保证传动系统的可靠性，即使在赛道激烈驾驶的工况下，也能稳定传递发动机输出的扭矩，不会出现轴体断裂、花键磨损过快的问题。
