教学用多级齿轮变速箱结构设计方案

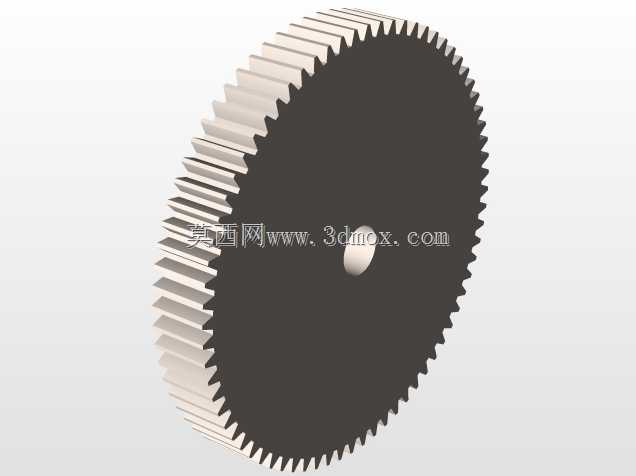

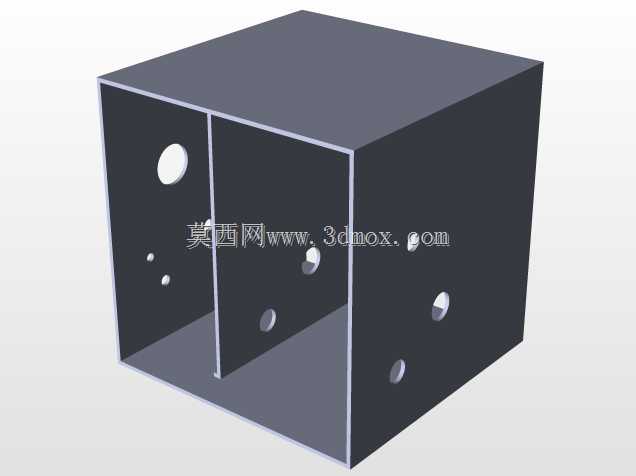

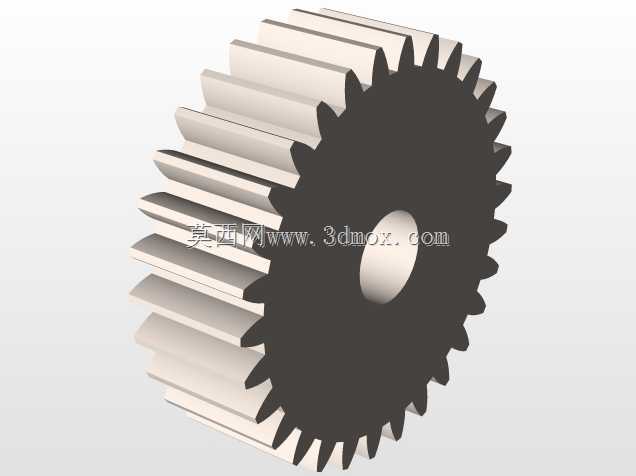

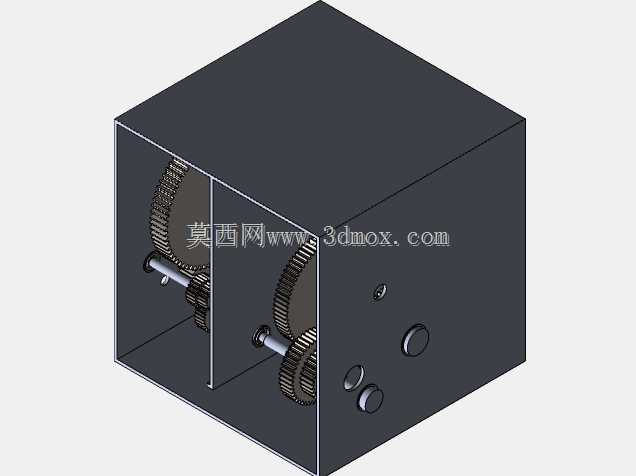

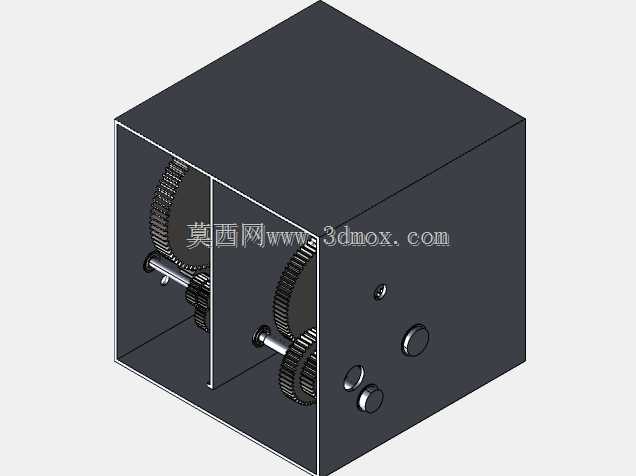

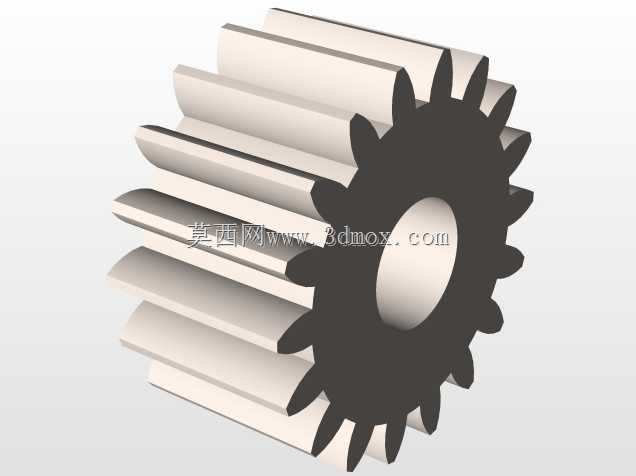

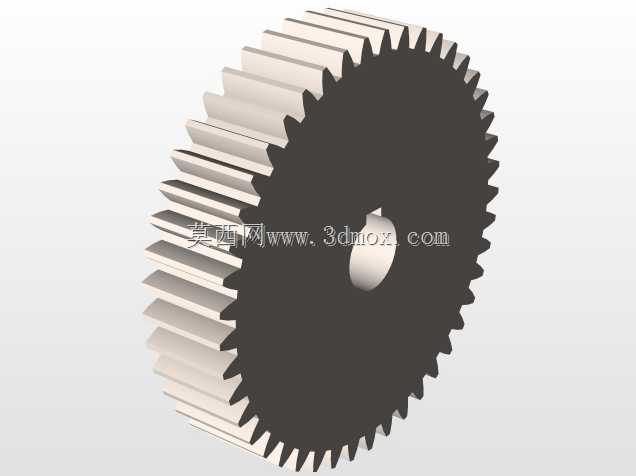

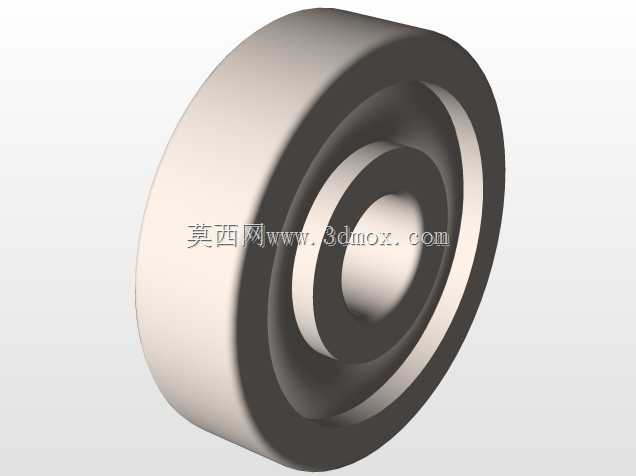

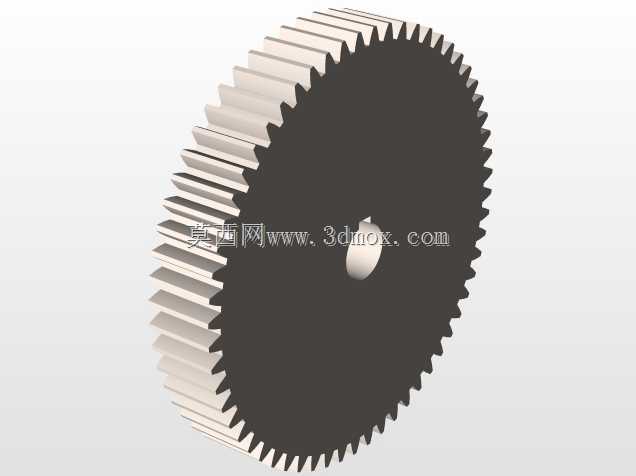

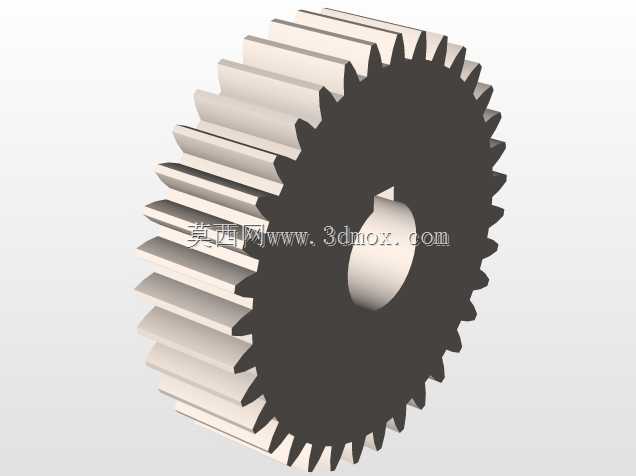

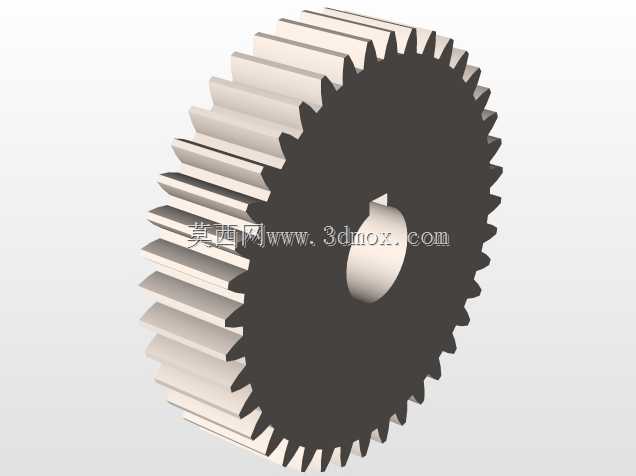

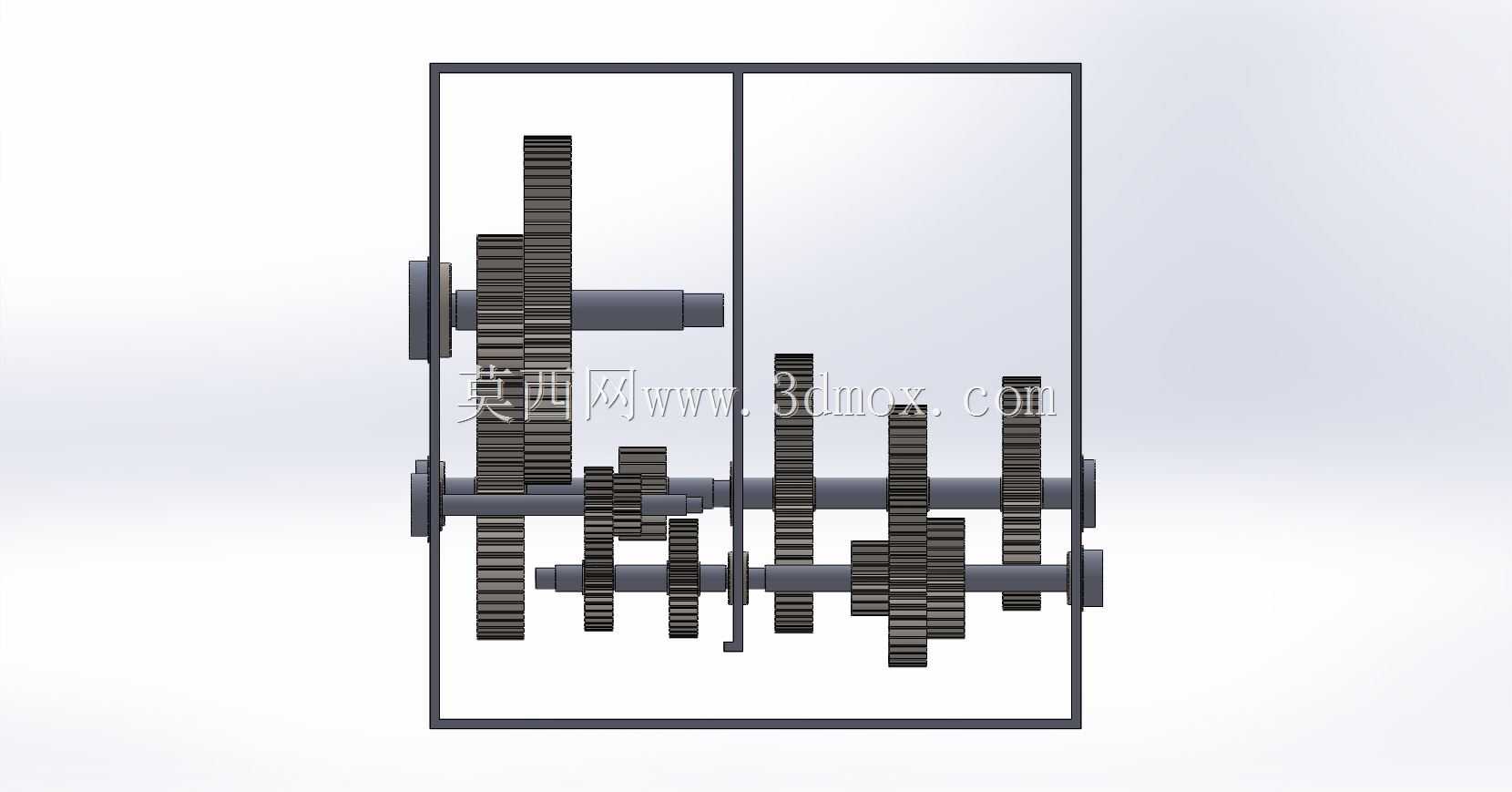

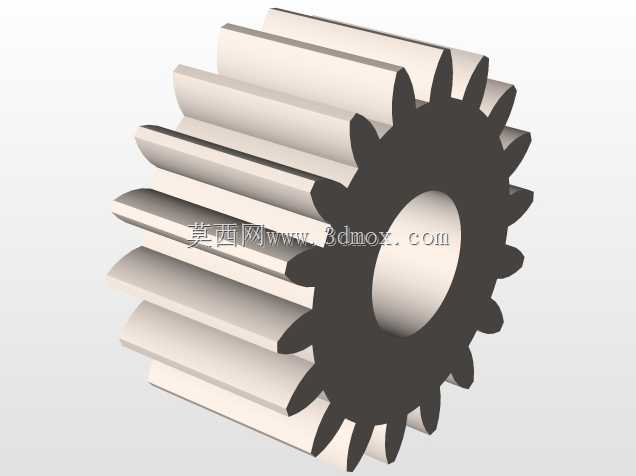

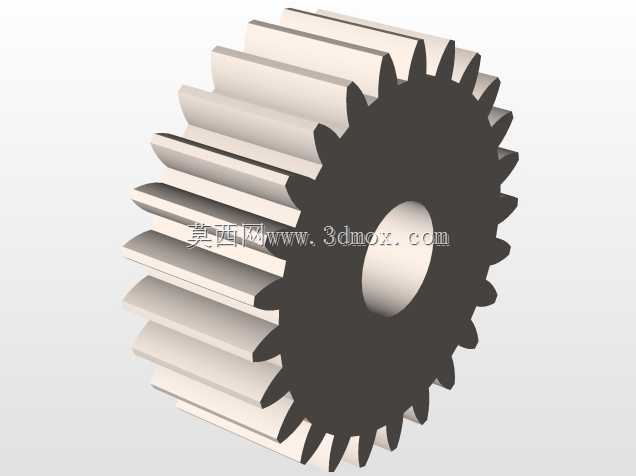

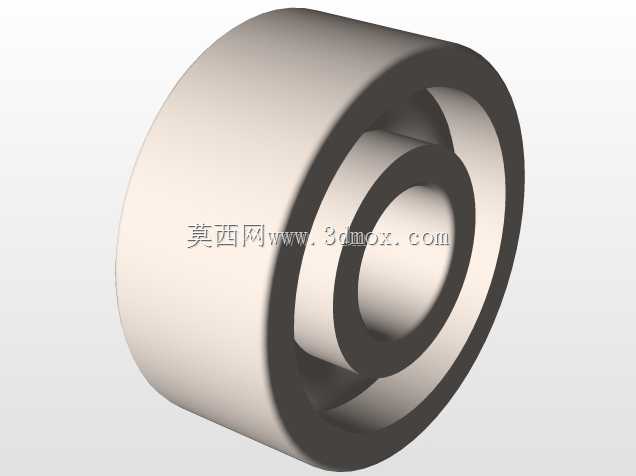

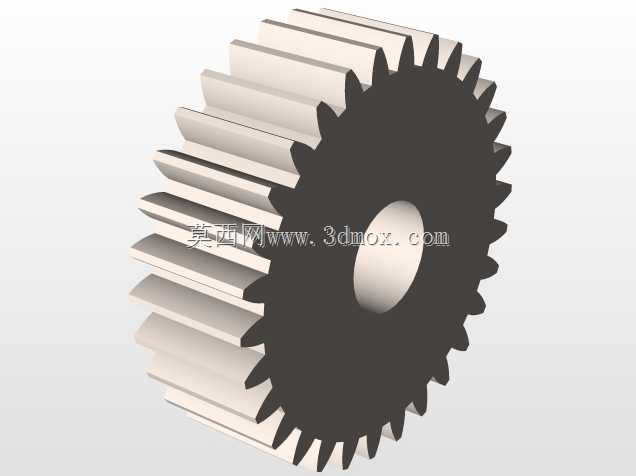

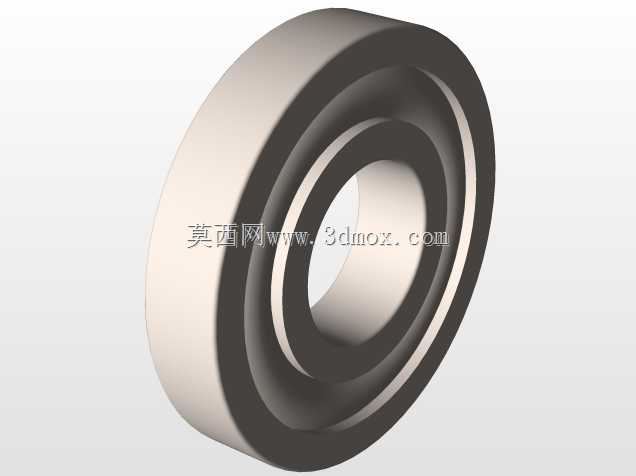

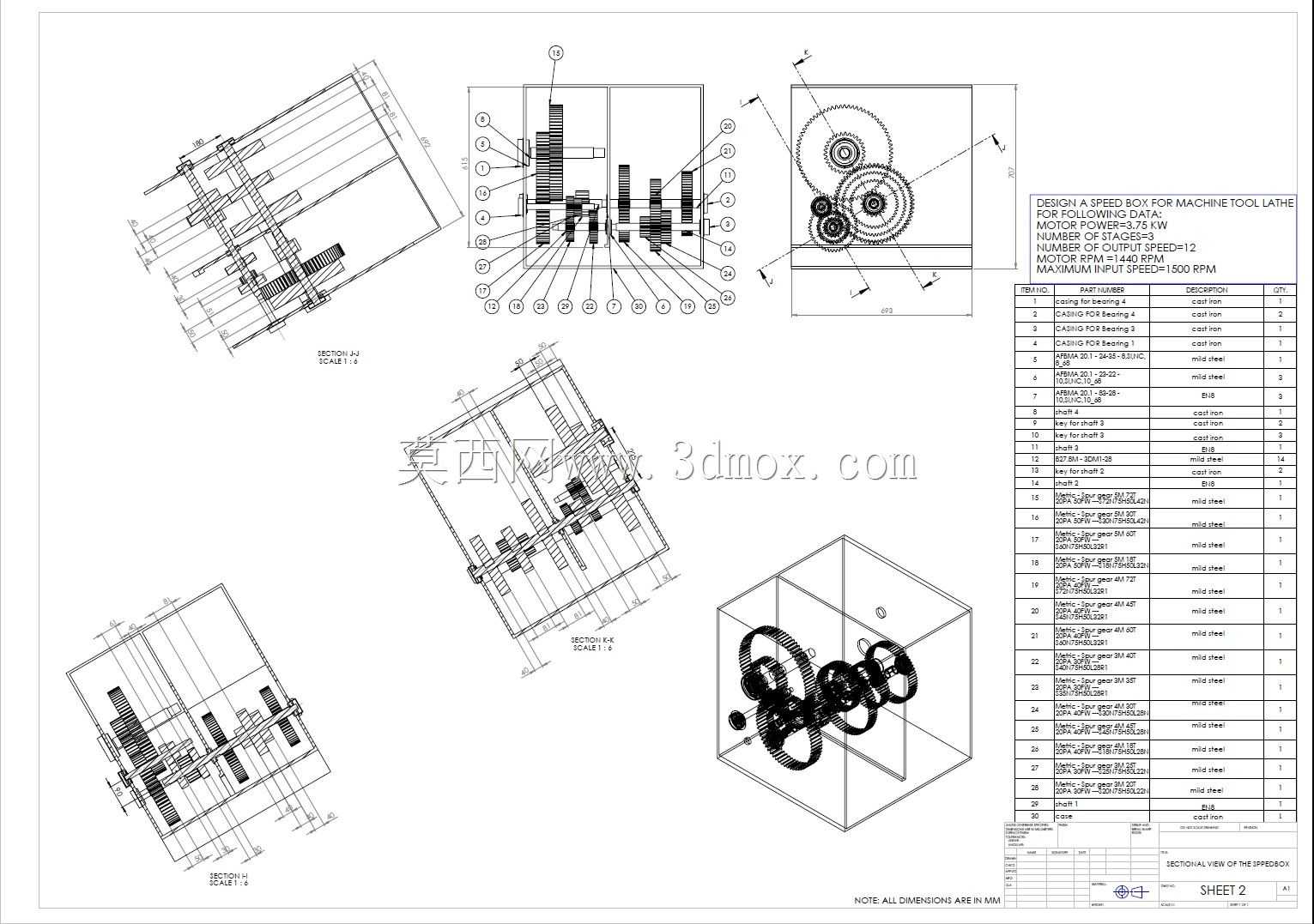

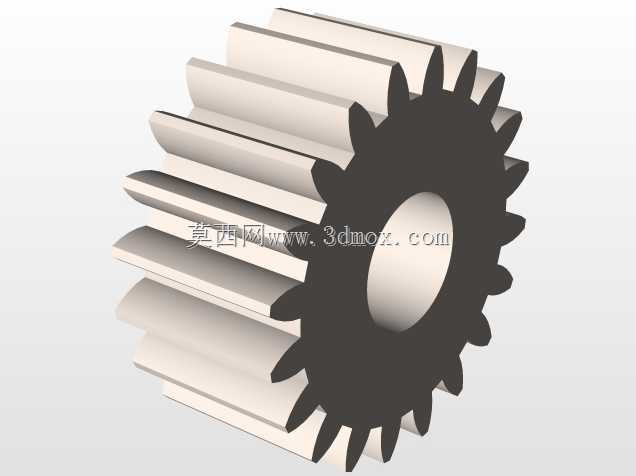

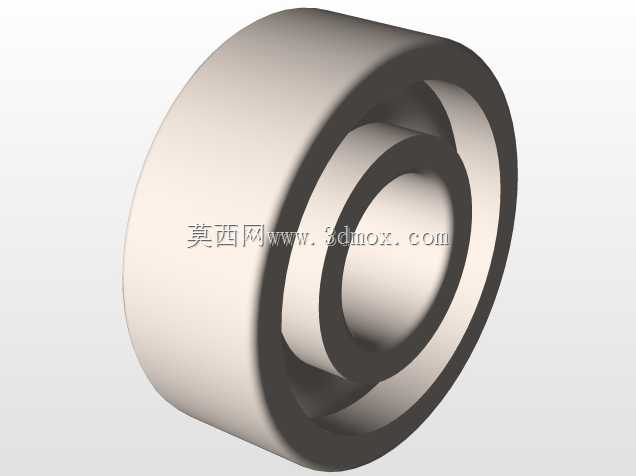

这套变速箱结构方案，最初的设计定位是面向教学实训场景，同时也可作为小型专用机床主轴传动单元的原型参考，核心是通过定轴齿轮组的啮合搭配，实现输入转速的多级降速与扭矩放大，匹配不同切削工况下的主轴转速需求。从结构布局来看，整体采用剖分式箱体设计，箱体内腔预留了足够的齿轮啮合间隙与润滑油储留空间，输入轴、中间轴、输出轴的支撑位均设计了标准轴承安装座，同轴度公差控制在0.02mm以内，避免轴系运转时出现偏磨、异响问题。设计过程中优先考虑了装配工艺性，所有轴系组件均可从箱体剖分面完成装入，无需额外设计复杂的侧装结构，日常维护时拆开箱盖即可直接检查齿轮磨损情况、更换密封件，大幅降低后期运维的拆装难度。齿轮参数选配阶段，针对12级变速的需求，通过滑移齿轮与固定齿轮的组合排布，实现转速范围的合理覆盖，每一级传动的齿轮模数均根据对应档位的传递扭矩核算确定，低速档齿轮采用更大模数保证齿根弯曲强度，高速档齿轮侧重齿面接触强度优化，避免长期运转出现点蚀失效。安装边界方面，箱体底部设计了统一的安装法兰面，螺栓孔位间距符合小型机床的床身安装标准，输入轴端预留了联轴器连接位，输出轴端可直接匹配卡盘连接法兰，无需额外加装过渡连接套。从应用场景延伸来看，这套结构除了作为教学演示模型帮助学习者理解定轴轮系变速原理，也可经过强度校核优化后，适配小型台式车床、专用钻床的主传动系统，通过更换不同齿数的齿轮组即可调整变速范围，适配不同的加工工艺需求。整套结构的所有配合尺寸均标注了明确的公差带，轴与齿轮的配合采用过渡配合加平键传扭，轴承与轴、轴承与箱体座孔的配合公差完全符合机械设计手册的推荐值，加工时无需额外做特殊工艺调整，普通机加工设备即可完成所有零件的生产制造。
