半导体封装载带卷盘D178x8结构设计

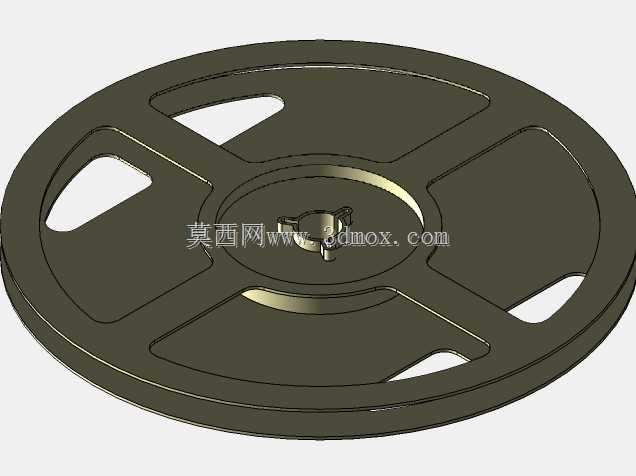

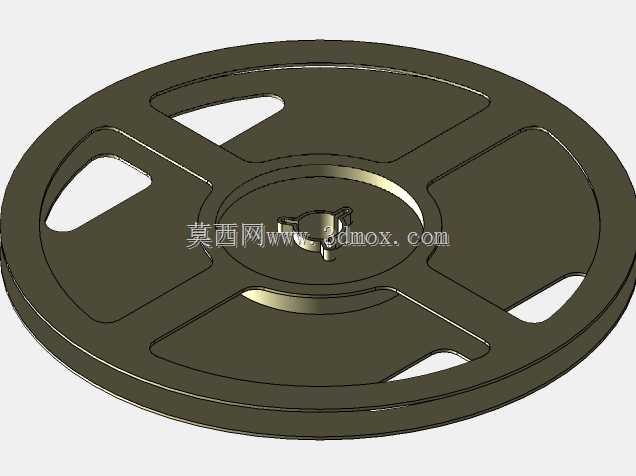

　　这款卷盘主要应用在半导体封装测试、SMT表面贴装生产的物料周转环节，用来卷绕承载封装完成的贴片式半导体元器件载带，在上下游产线流转、贴片机上料过程中为载带提供稳定的支撑与规整的收纳，避免载带弯折、元器件散落或者引脚变形，是电子制造产线中载带类物料的核心承载工装。从结构设计来看，整体采用圆盘式对称布局，盘面开设多组异形减重镂空槽，在保证整体结构刚性的前提下尽可能降低盘体自重，减少卷料转动时的转动惯量，适配贴片机料架的高速送料工况，避免启停过程中因惯性过大导致载带拉扯偏移。盘体中心设置带定位卡口的安装轴孔，卡口结构与贴片机、料架的驱动轴卡位匹配，安装时无需额外紧固件即可实现周向锁止，保证送料过程中盘体与驱动轴同步转动，

　　不会出现打滑空转的情况，轴孔周边做了环形加厚凸台，提升安装位的结构强度，避免反复拆装导致轴孔磨损变形，延长盘体的复用寿命。盘体两侧的挡边高度经过匹配设计，刚好容纳对应宽度的载带卷绕，边缘做了圆弧过渡处理，不会刮蹭载带边缘或者损伤载带上覆盖的封膜，避免出现元器件掉出、封膜起翘的问题。尺寸方面，盘体外径为178mm，整体厚度8mm，适配行业内通用的8mm宽度载带卷装规格，安装边界完全匹配主流SMT贴片机的料架安装位，无需额外调整料架尺寸即可直接上机使用，也适配常规的半导体封装设备收料机构，可直接作为封装工序的收料盘使用。盘面的镂空槽同时兼顾了生产过程中的可视化需求，操作人员可以直接透过镂空位置观察剩余载带的余量，提前做好换料准备，

　　减少产线停线等待时间。盘体整体采用均匀壁厚设计，注塑成型时不易出现缩痕、翘曲等变形问题，成型后盘面平面度好，卷绕载带时不会出现载带偏斜、叠带的问题，保证送料过程中载带进给位置精准，不会出现贴片机吸嘴取料偏位的情况。中心区域的加强筋结构从轴孔凸台向盘面辐射延伸，将轴孔承受的扭矩均匀分散到整个盘面，即使满卷承载元器件时，盘体也不会出现扭曲变形，保证高速转动时的动平衡，减少转动过程中的抖动与异响，适配高速贴片机的连续生产工况。
