曲柄开槽杆式快速回位往复运动机构

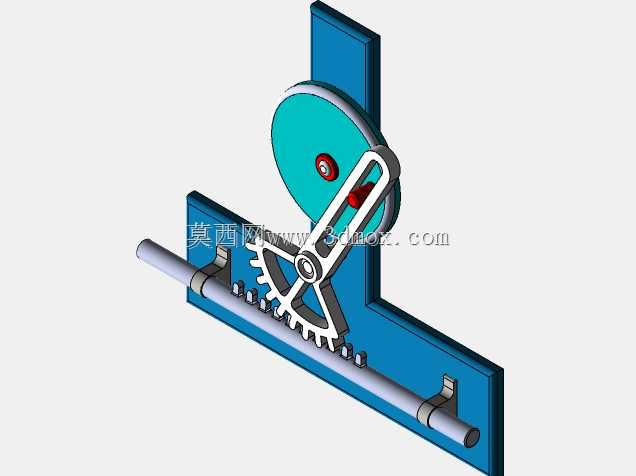

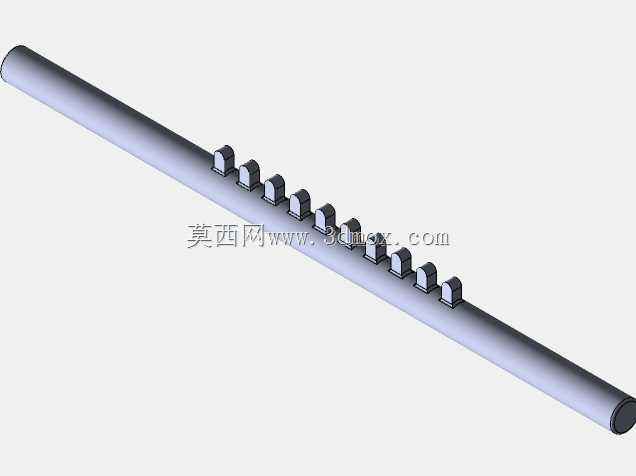

在轻工送料、小型冲压工位的间歇往复驱动场景中，这类带快速回位特性的往复运动机构应用十分普遍，它能在工作行程保持平稳低速推进，回程阶段快速复位，有效缩短空程耗时，提升单工位作业节拍。整套机构以立式安装板为承载基体，所有传动部件均固定在板件的预设安装位上，底部的光轴导轨作为往复执行端的运动导向，导轨通过两个带座轴承固定在安装板下部，执行端的齿条架跨装在导轨上，可沿光轴轴向做直线往复移动，齿条架的安装面预留了外接工装的连接孔位，可根据实际工位需求加装推头、夹具等执行元件，安装时需保证齿条节线与导轨轴线平行，避免传动卡滞。

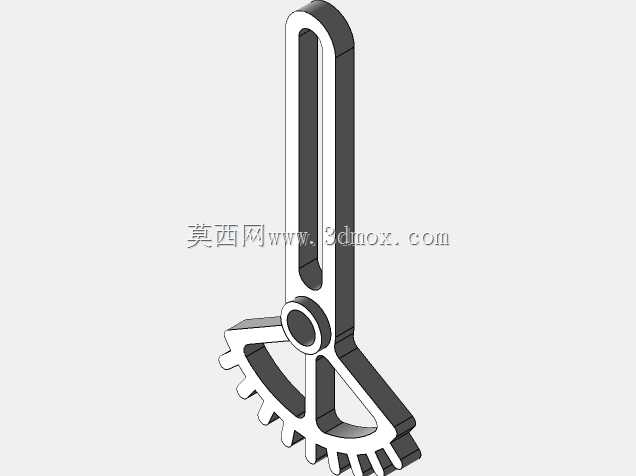

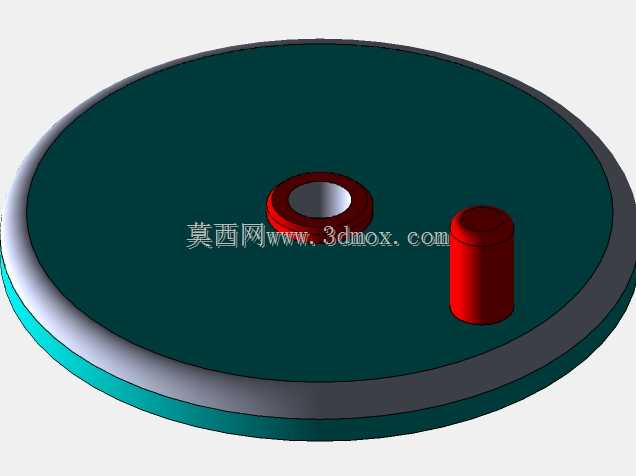

设计上采用曲柄与开槽摆杆配合齿轮齿条的传动方案，上部的偏心曲柄通过铰接销与开槽摆杆连接，曲柄做整周回转时，铰接销在摆杆的直槽内滑动，带动摆杆绕中部铰接轴做定轴摆动，摆杆下部加工出扇形齿段，与下方齿条架的直齿啮合，将摆杆的往复摆动转化为齿条架的直线往复运动。这套机构的快速回位特性来自曲柄回转过程中，铰接销在槽内的位置变化带来的摆杆角速度差：工作行程阶段曲柄带动摆杆缓慢摆动，驱动齿条平稳推进完成作业动作，回程阶段曲柄转过对应角度时，摆杆会以更高的角速度反向摆动，带动齿条快速退回初始位置，无需额外配置变速或换向元件即可实现快慢速的行程差异。

安装边界方面，整套机构的安装板为L型折弯结构，竖直板用于固定曲柄转轴、摆杆铰接轴，水平折边可通过螺栓固定在设备机架的安装平面上，整体外伸尺寸紧凑，不会占用过多工位横向空间；曲柄的回转半径、摆杆槽长、扇形齿的分度圆半径参数经过匹配计算，可保证齿条的行程长度满足常规工位的送料、顶出需求，传动过程中扇形齿与直齿条的啮合侧隙控制在合理范围，既不会出现卡齿，也能避免回程间隙带来的位置误差。实际调试时需注意曲柄转轴与动力源的同轴度，可通过联轴器连接小型减速电机直接驱动曲柄，无需额外减速组，机构整体传动链短，运动可靠性高，日常维护仅需定期在铰接点、齿轮啮合面、导轨接触面加注润滑脂即可，适合在中低速、轻载的往复作业工位长期运行。
