桌面级双轴联动平面书写绘图装置

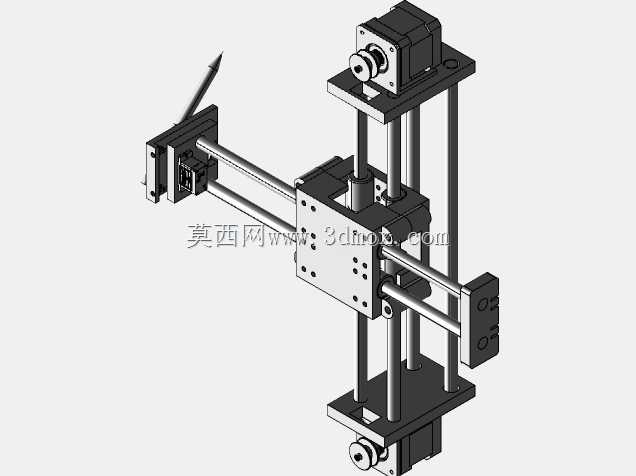

这套平面书写绘图装置的核心应用场景覆盖桌面级文创制作、教学演示、小型批量手写件绘制等领域，可在纸张、薄亚克力、软木板等平整2D表面完成书写、绘图、标记作业，替代重复性手动书写操作，在教案批注、贺卡绘制、工程草图快速输出等场景下能大幅降低人工重复劳动强度。从结构设计逻辑来看，整套装置采用正交双轴龙门布局，X轴负责横向笔架移动，Z轴负责纵向笔架位移，书写笔固定在X轴滑台的笔夹位置，通过两个方向的坐标联动匹配笔尖的平面运动轨迹，笔夹处预留了弹簧缓冲间隙，可抵消平面度误差带来的笔尖压力波动，避免出现断墨、划破纸面的问题。传动部分采用光轴导轨搭配同步带传动结构，光轴作为运动导向件承担滑台的径向负载，同步带负责传递步进电机的旋转扭矩，这种组合在保证运动精度的同时，能将运行噪音控制在较低水平，适配桌面办公、教学场景的低噪要求；驱动端选用42系列步进电机，电机安装座直接固定在型材端板上，省去了额外的传动转接件，既压缩了整体外形尺寸，也减少了传动环节的回程间隙。安装边界方面，整套装置的底座采用平板式支撑结构，四个角点预留了安装固定孔位，可直接固定在桌面或者配套支架上，横向运动行程覆盖常规A4纸张的幅面范围，纵向行程匹配A4纸的短边尺寸，无需额外扩展结构即可满足常规幅面的书写需求，整体外轮廓尺寸适配桌面摆放，不会占用过多操作空间。设计过程中针对滑台的运动惯量做了匹配优化，滑台采用镂空减重结构，在保证安装刚性的前提下降低运动部件重量，减少电机加减速阶段的负载冲击，笔夹位置设计了快拆结构，可快速更换不同规格的书写笔、绘图笔，适配不同的绘制介质与线条要求。整套结构没有冗余的复杂部件，所有安装孔位均做了同轴度匹配设计，装配时无需专用工装即可完成整机组装，维护时仅需定期检查同步带张紧度与导轨润滑状态即可，适合非专业人员进行日常运维。在功能实现层面，装置通过坐标点位控制实现连续轨迹运动，可匹配开源的书写控制固件，导入矢量图形、文字轨迹文件后即可自动执行绘制作业，轨迹重复精度可满足常规书写、绘图的线条要求，不会出现明显的轨迹偏移、线条错位问题。
