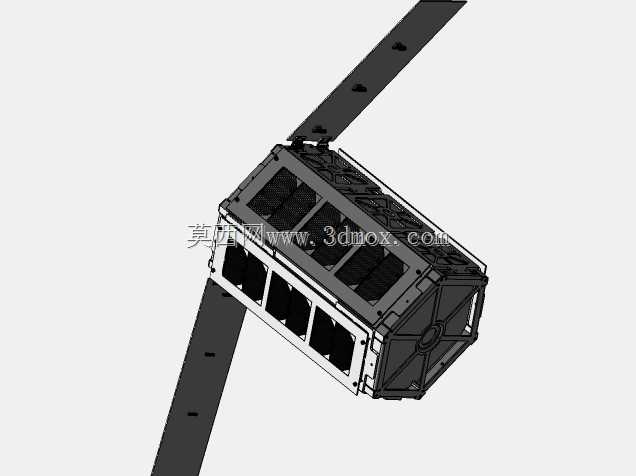

六边形构型3U参数化微小卫星结构设计

该结构面向立方星标准化搭载场景设计，适配主流3U规格立方星的发射搭载边界，整体采用六边形截面构型，区别于传统矩形截面立方星，在同等包络尺寸下可优化内部载荷的布局空间，同时提升结构整体的抗扭转刚度，适配多类一箭多星的发射搭载工况。从实际应用场景来看，该构型可适配低轨遥感、空间科学试验、在轨技术验证等多类微小卫星任务，六边形的外轮廓可在星箭分离后降低相邻卫星之间的干涉风险，展开式太阳能帆板采用侧装铰接布局，收拢状态下完全贴合星体侧面，不额外占用发射包络空间，入轨后可通过铰接机构展开至指定角度，保证太阳入射角度下的发电效率，满足星载设备长期在轨的供电需求。设计过程中优先考虑结构的模块化装配特性，星体主框架采用分体式拼接结构，各承力桁条与安装面板之间采用标准化连接接口，可根据不同载荷的安装需求灵活调整内部安装板的位置，无需重新加工主承力结构，大幅缩短卫星的结构研制周期。星体端面预留有标准化的星箭对接接口，可适配主流的立方星分离机构，安装边界严格遵循3U立方星的通用尺寸规范，收拢状态下整体包络完全符合搭载要求，不会对发射适配器的安装造成干涉。结构设计阶段充分考虑在轨力学环境，主承力框架采用轻量化构型，在保证刚度满足发射段过载要求的前提下，尽可能去除非承力区域的多余材料，降低整体结构重量，为有效载荷预留更多的重量配额。侧面帆板的铰接位置经过反复校核，展开过程中不会遮挡星载敏感器的视场，同时帆板上的安装点位可适配不同规格的太阳电池片铺设，星体侧面预留有多个穿线孔位，可方便帆板供电线路与星载电源系统的连接，内部腔体划分出独立的设备安装区域，可分别安置姿控组件、电源模块、载荷单元、数传设备，各区域之间预留有走线空间，避免线缆挤压对设备安装造成影响。六边形的截面设计还可优化星体在轨的热分布特性，不同朝向的面板可根据受晒情况选择不同的热控涂层方案，降低整星热控设计的难度，承力结构的连接点位均做了加强处理，可承受发射阶段的振动与冲击载荷，避免结构变形影响内部设备的正常工作。
