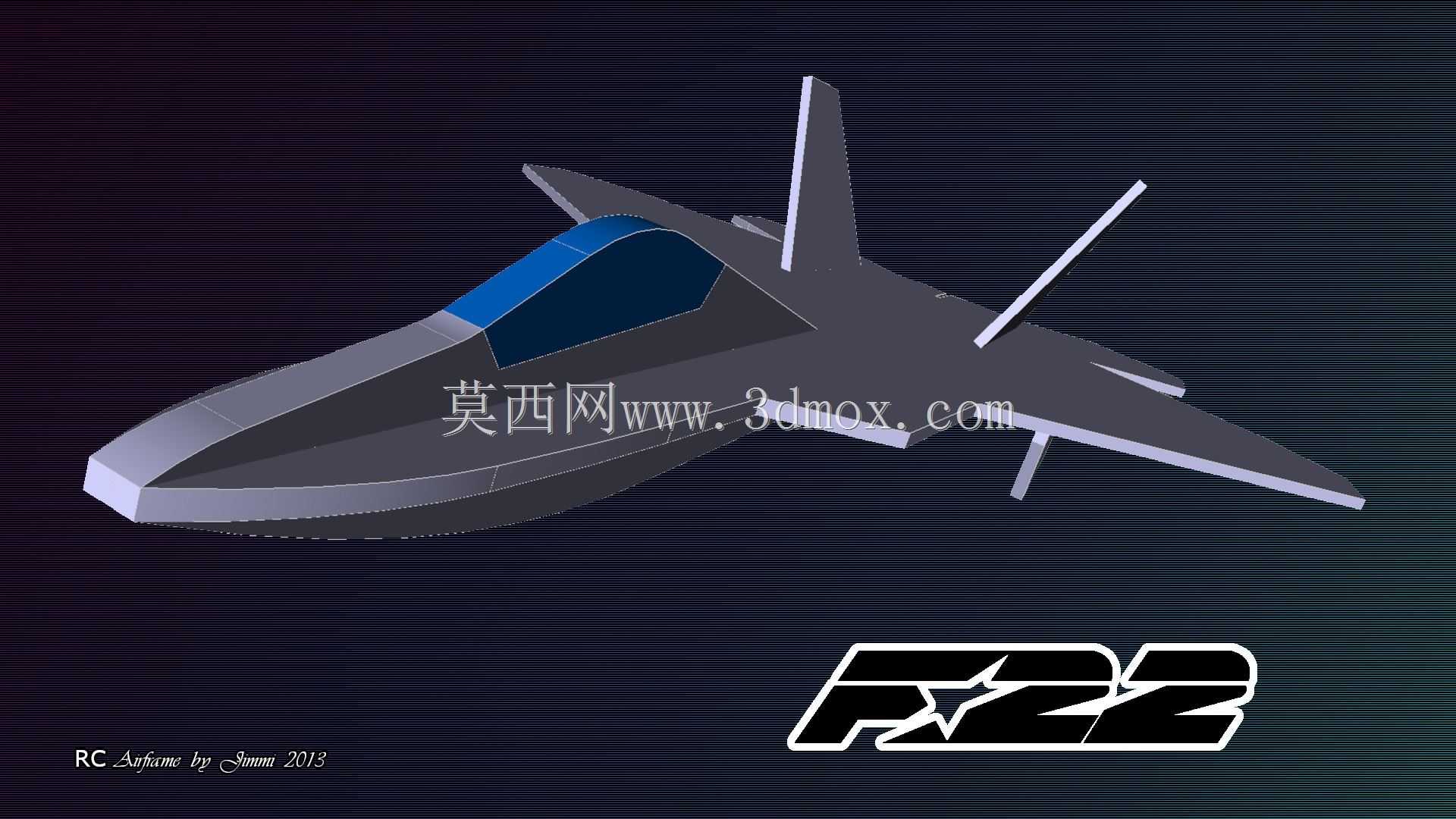

6mm泡沫材质F22像真RC航模平面结构设计

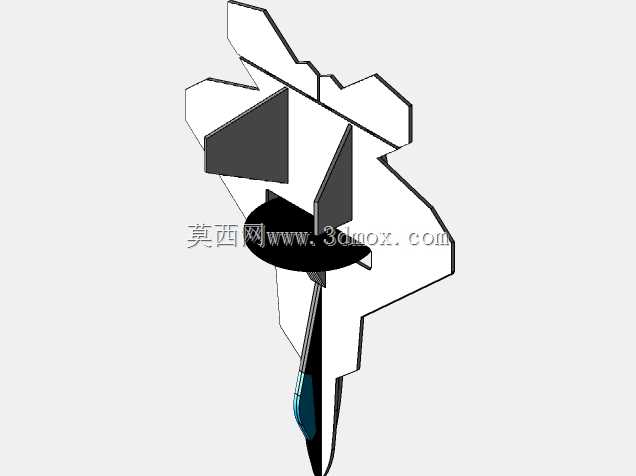

该RC航模以F22隐身战斗机为外形原型，适配6mm厚Depron泡沫板材切割制作，整体为平板拼接式结构设计，无需复杂曲面热压或模具成型工序，普通爱好者使用激光切割机、美工刀搭配切割垫即可完成全部零件加工，大幅降低像真航模的制作门槛。设计阶段充分考虑泡沫材料的力学特性，机身主承力段采用双层板材叠合加固结构，机翼与机身的连接位置预留插接定位槽，装配时无需额外制作复杂连接角件，涂覆泡沫专用胶即可完成固定，整机装配完成后重心落在机翼弦长30%位置，匹配常规电动动力系统即可获得稳定的低速飞行特性。

从实际应用场景来看，该结构方案适配室内外小场地休闲飞行，整机重量控制在合理区间，搭配低速大拉力动力组时，失速速度低，操纵容错率高，适合航模入门爱好者练习像真机基础操纵动作，也可作为航模教学活动的实操制作套件，帮助学习者理解固定翼航模的气动布局、重心配平、操纵面舵效匹配等核心知识点。设计过程中对平尾、垂尾的安装角度做了预设，垂尾外倾角度匹配真机的隐身外形特征，同时保证航向稳定性，平尾安装角预留微调余量，可根据实际飞行时的抬头、低头力矩表现做小幅打磨调整，适配不同重量的电池、动力设备安装需求。

外形尺寸方面，该航模整体翼展、机身长度比例严格匹配真机的长宽比，既保证视觉上的像真度，也避免尺寸比例失调带来的气动特性恶化，机身内部预留标准航模设备安装舱位，可容纳常规规格的无刷电机、电调、舵机、锂电池，设备舱盖板采用插接式固定，无需额外螺丝即可快速拆卸，方便日常飞行后的设备检修与电池更换。机翼前缘做了斜切处理，模拟真机的机翼边条涡流生成结构，低速大迎角飞行时可获得足够的涡流升力，减少失速尾旋的发生概率，副翼、升降舵的舵面尺寸经过反复验证，舵量设置在合理区间时，横滚、俯仰操纵响应线性，不会出现舵效过强导致的操纵过灵敏问题。

考虑到泡沫材料的易损特性，机头、机翼翼尖等易碰撞位置预留了可替换的模块化结构，飞行发生碰撞损坏时，只需切割替换对应位置的零件即可快速修复，无需重新制作整架飞机，大幅降低日常飞行的维护成本。整体结构无复杂异形曲面，所有零件均可从平面板材上切割获得，材料利用率高，单架航模的板材消耗控制在两张标准A1尺寸泡沫板以内，适合小批量切割制作，也适合个人爱好者手工加工制作。
