斑马鱼实验用低成本麻醉注射装置

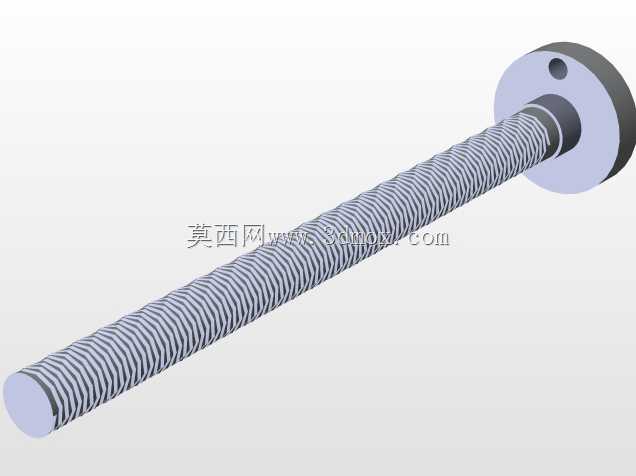

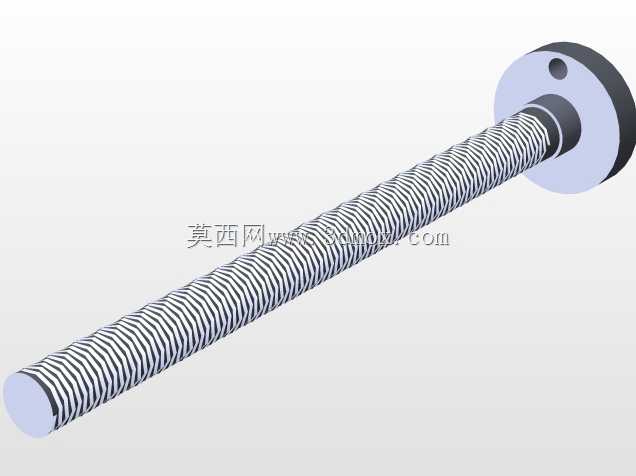

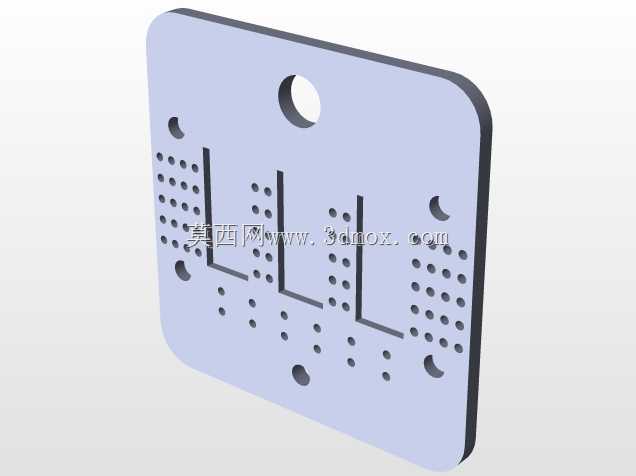

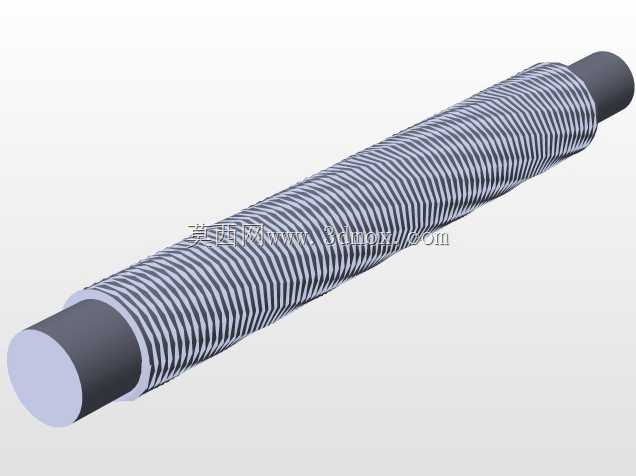

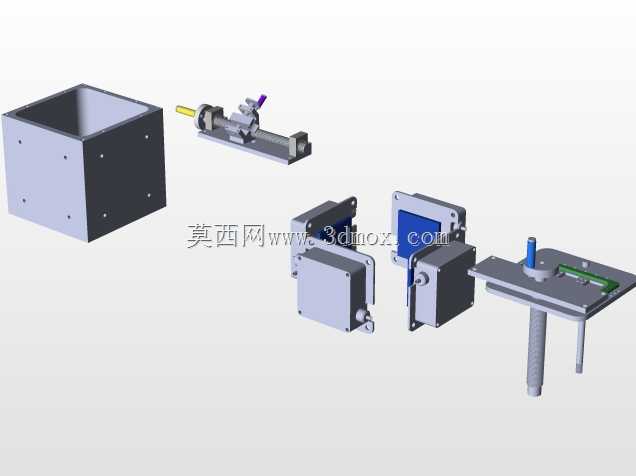

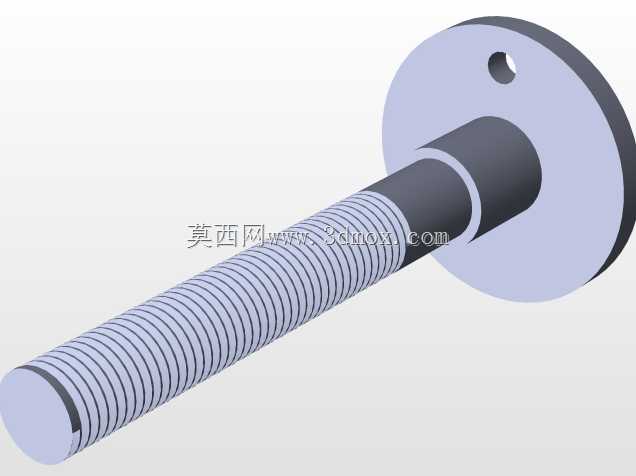

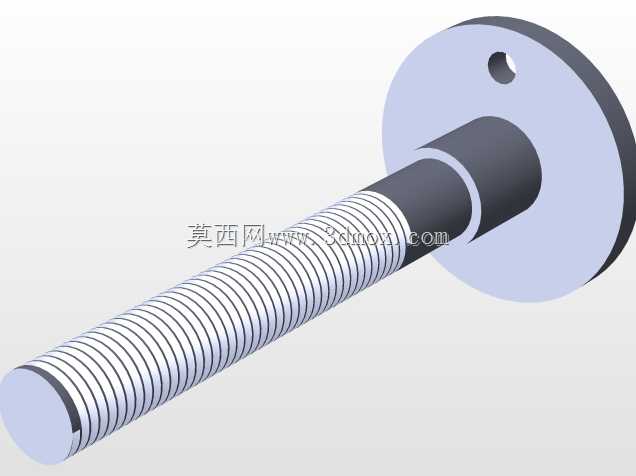

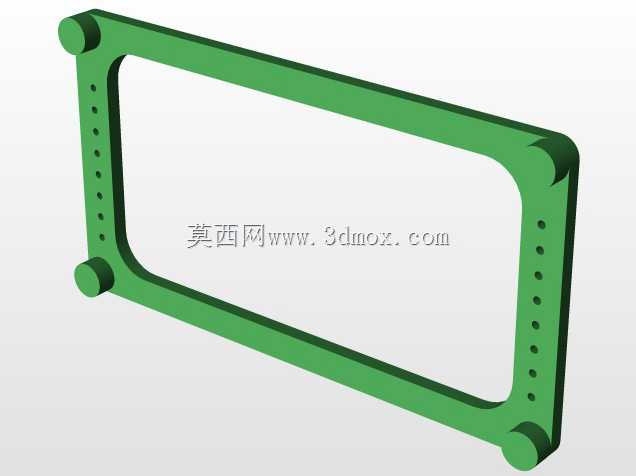

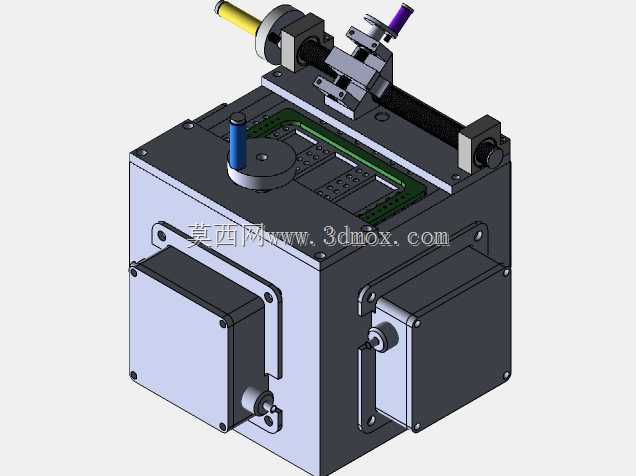

这套装置面向斑马鱼生物实验场景开发，核心解决常规实验操作中斑马鱼个体小、手动固定难度大、麻醉剂量难精准控制、注射操作一致性差的实际痛点，适配生命科学实验室中小规模斑马鱼药物筛选、基因操作、病理观察等日常实验流程。设备整体采用集成式箱体布局，下部为封闭的水族暂存腔体，可直接容纳实验用麻醉水体，腔体两侧设置快拆式密封侧盖，方便日常内部清洁与残留废液排出，侧盖边缘做密封槽结构，搭配硅胶密封条实现水体无渗漏，腔体正面预留透明观察窗位，可实时观察腔体内斑马鱼的麻醉状态，无需反复开盖扰动水体环境。上部集成双轴可调注射执行机构，横向采用燕尾槽导轨实现注射工位的水平位置调整，纵向设置细牙螺杆调节机构，可精准控制注射针头的下探深度，调节分辨率可达0.1mm，适配不同体长规格的斑马鱼个体操作，机构上预留标准注射针夹具位，可兼容常规实验室用微量注射器，无需额外定制专用注射配件。设计阶段优先控制加工与装配成本，主体承载结构采用标准铝型材拼接搭配钣金折弯件，非受力密封件采用3D打印件制作，整体零部件通用化率超过80%，无需开模即可完成单台或小批量制作，大幅降低实验室的设备采购成本。设备整体安装边界控制在300mm*250mm*280mm范围内，可直接放置在常规实验台面上使用，无需额外固定安装，底部设置四个可调橡胶脚垫，可调整设备水平度，避免台面不平整导致的注射机构偏移。麻醉水路采用内置循环结构，可在腔体内实现麻醉剂的均匀扩散，避免局部浓度过高导致的斑马鱼应激反应或过度麻醉，注射工位设置柔性定位槽，采用软硅胶材质制作，固定斑马鱼时不会造成鱼体表面损伤，符合生物实验的操作规范。整套机构的操作逻辑贴合实验人员的日常操作习惯，所有调节旋钮均设置在设备正面及上部易操作区域，无需俯身或探手即可完成所有工位调整与注射操作，单次操作可完成单尾斑马鱼的麻醉与注射流程，相比传统手动操作可降低60%以上的操作误差，提升实验数据的一致性。
