折弯机通用型上下模座配套结构

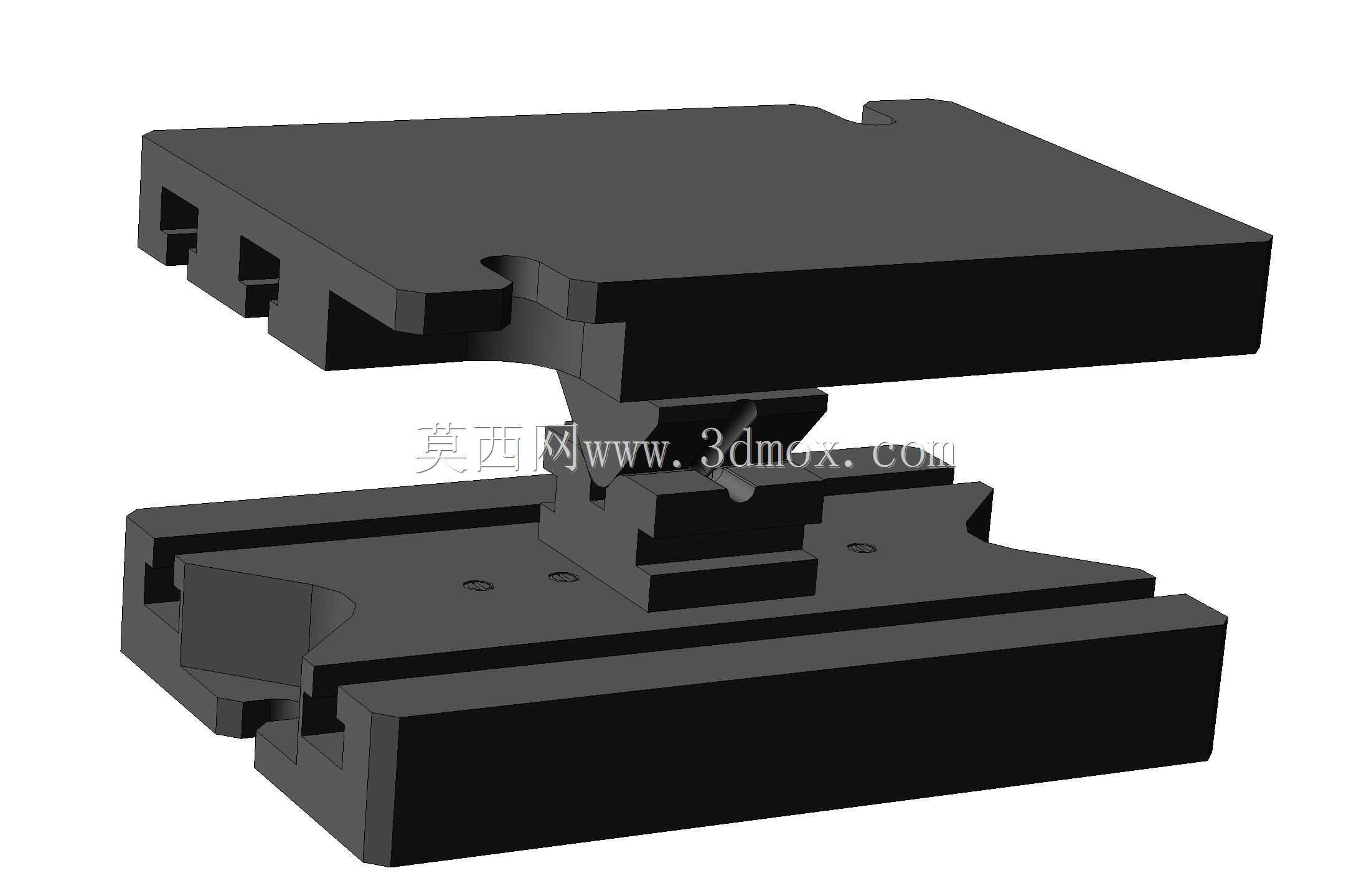

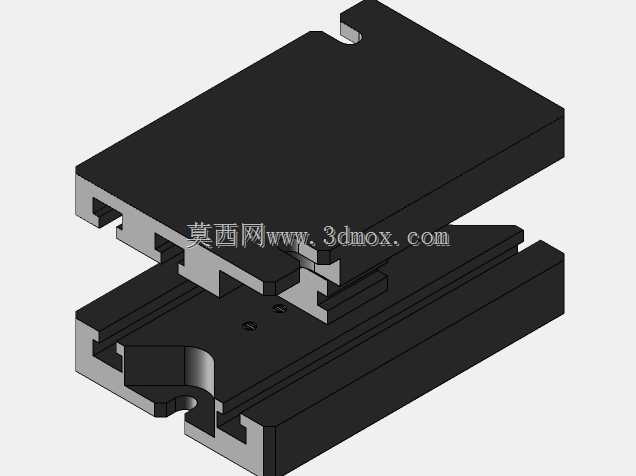

这套模座结构主要适配常规液压折弯设备的安装接口，日常多用于钣金加工车间的批量折弯工序，不管是普通碳钢板、不锈钢板还是薄铝板的折弯作业，都能通过更换对应上模、下模快速切换加工规格，不用反复调整设备滑块的基准定位，能大幅减少换模的辅助工时。从结构设计来看，上模座采用燕尾槽式快装接口，侧面预留的锁紧销孔可以和不同规格的折弯上模精准配合，安装时只需要将上模沿燕尾槽推入到位，插入锁紧销就能完成固定，配合间隙控制在0.02mm以内，能避免折弯过程中模具窜动导致的工件角度偏差。下模座同样采用和设备工作台匹配的梯形安装槽，槽位的平行度经过校准，安装时只需要对齐工作台的T型槽位，用压板压紧即可，不需要额外做基准找正。上下模座的对接位置设计了居中的导向定位结构，合模时导向凸台先进入对应凹槽，能抵消滑块下行过程中的微小偏载，保证上下模的贴合精度，避免出现折弯角度不均、工件压痕错位的问题。从安装边界来看，上模座的顶部安装面完全匹配常规折弯机滑块的标准安装尺寸，不需要额外加工转接板就能直接装夹，整体厚度经过受力校核，在满吨位折弯时不会出现形变，模座的侧面预留了微调螺丝孔位，可以针对不同长度的模具做分段锁紧，适配分段式折弯模具的安装需求。下模座的底部平面做了磨平处理，和工作台的贴合度达到0.01mm/100mm，不会因为接触面间隙导致折弯时模座翘曲。实际车间应用中，这类通用模座可以兼容90%以上的标准折弯上下模，不管是压平模、尖刀模、圆弧成型模都能直接安装，不用为每一套模具单独配置模座，能降低车间的工装采购成本。设计时还考虑了日常维护的便利性，所有滑动配合面都做了淬火处理，表面硬度达到HRC55以上，长期使用不会出现磨损凹陷，导向位置预留了润滑脂注油孔，定期加注润滑脂就能保证合模导向的顺畅，不会出现卡滞问题。针对长尺寸工件的折弯作业，模座可以沿长度方向拼接使用，拼接处的定位销能保证相邻模座的平面度一致，不会在工件表面留下拼接压痕。
