NE555与LM393组合振动检测电路板

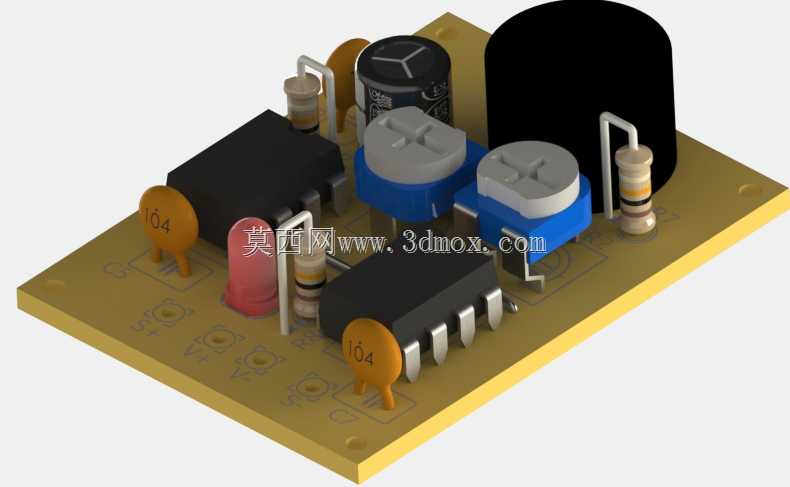

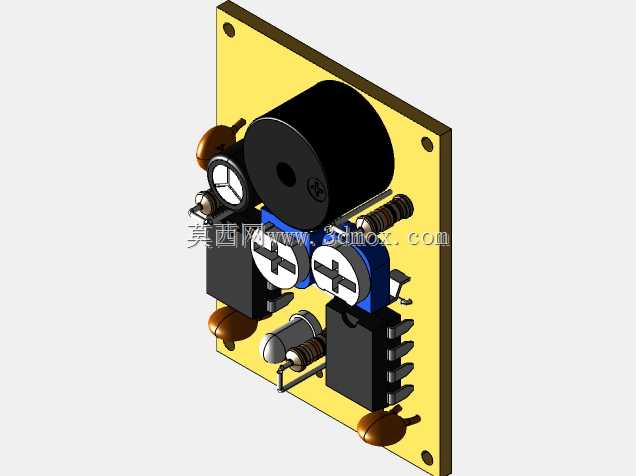

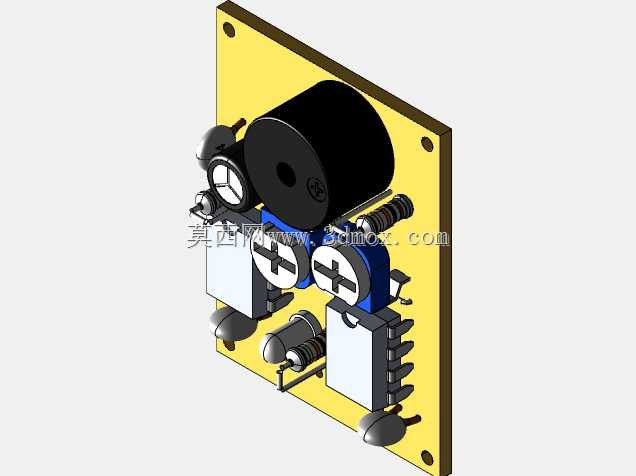

在工业设备状态监测、安防周界防护、小型机电产品故障预判场景中，这类基于NE555与LM393搭建的振动检测电路是应用极广的前端感知单元。不同于集成式数字振动传感器的封闭设计，这套分立元件搭建的模块从电路原理层面就保留了充分的参数调整空间，设计阶段优先考虑了不同场景下的触发阈值适配需求，板载的多颗可调电位器分别对应信号增益、触发延时、输出电平的调节，无需更换核心元件就能适配从高精度微振动检测到强冲击触发的不同工况。从PCB布局来看，整块板采用单面板FR-4基材设计，元件排布遵循信号流向逻辑，振动感应输入端口布置在板边一侧，信号处理链路从感应端依次经过滤波电容、运算放大单元、比较触发单元，最终从另一侧的输出端口引出接线，避免了输入输出信号的走线交叉干扰。板上的电解电容、陶瓷电容分别承担电源退耦、信号高频滤波的作用，两颗直插芯片采用标准DIP封装，既方便手工焊接调试，也预留了后期更换芯片、调整电路参数的操作空间，黑色的大型电解电容专门用于电源稳压滤波，能适配工业现场波动较大的供电环境，避免电源纹波造成的误触发。安装边界上，整块板的长宽尺寸适配常规的小型传感模块安装位，板边预留的固定孔位可以直接通过M2螺丝固定在设备壳体或者安装支架上，外围元件的最高高度控制在合理范围，不会和周边安装结构产生干涉，输出端兼容常见的TTL电平接口，可以直接对接PLC、单片机控制单元或者继电器触发模块。实际使用中，这套电路可以直接固定在电机、泵体等旋转设备的外壳上，通过捕捉设备运行时的振动幅值变化，判断设备是否出现轴承磨损、螺栓松动等异常工况，也可以布置在门窗、机柜等防护位置，检测外力撬动、撞击产生的振动信号触发报警。电路设计阶段特意保留了信号输出的冗余通道，既可以输出开关量触发信号，也能引出模拟量振动信号供后端采集分析，适配不同层级的监测系统需求，板载的状态指示元件可以直观显示模块的供电状态、触发状态，方便现场调试时快速判断模块工作是否正常，无需额外外接检测仪表就能完成基础功能校验。
