贴片式数字I2S拾音模块结构设计

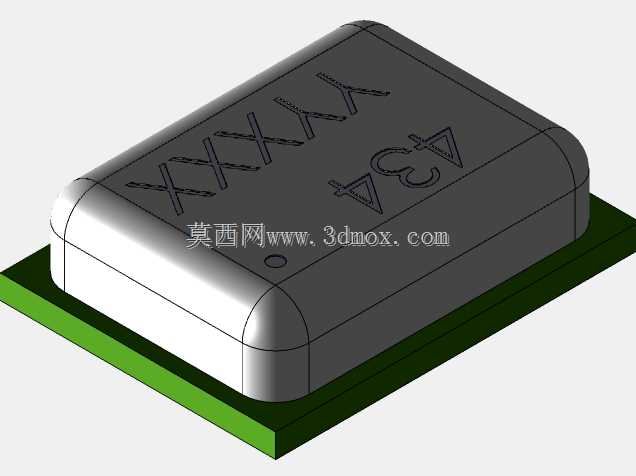

这款贴片式数字I2S拾音器件的结构设计，首先要适配消费电子、工业声学采集场景的板载安装需求，这类器件常被集成在智能语音终端、工业声纹监测节点、便携录音设备的PCB板上，不需要额外的外接拾音支架，直接通过表贴工艺完成焊接固定，能大幅缩减终端产品的组装工序。从实际使用的功能逻辑出发，I2S接口的数字拾音方案相比传统模拟咪头，能直接输出标准化的数字音频信号，省去了前端AD转换的外围电路，所以在结构设计上要充分考虑电磁屏蔽的需求，外壳采用半包覆的金属质感塑壳结构，上壳做圆角过渡处理，既避免生产转运过程中刮伤料带、影响SMT贴片吸嘴的取料精度，也能在器件贴装后减少周边电路的电磁串扰，保证音频采集的信噪比稳定。设计过程中首先锁定的是安装边界尺寸，器件整体采用矩形表贴封装，底部预留和PCB焊盘匹配的焊接引脚区域，绿色的安装基座部分和PCB板面完全贴合，焊接后不会出现悬空偏移的问题，上壳的凸起高度控制在常规板载元件的高度阈值内，不会和终端产品的外壳结构产生干涉，也不会遮挡周边其他表贴元件的布局空间。上壳表面的标识做内凹蚀刻处理，不会因为SMT过炉的高温出现标识脱落的问题，生产过程中可以通过表面标识快速区分器件的拾音朝向，避免贴装反向导致的拾音指向性偏差。壳体侧面预留的微小拾音开孔位置经过反复调整，正对内部拾音振膜的安装位置，既不会因为开孔过大导致焊接过程中锡膏渗入器件内部损坏振膜，也不会因为开孔过小影响声波的传入效率，保证频响曲线符合设计预期。在结构细节上，壳体的四个边角做R角处理，适配编带包装的料仓尺寸，适合高速SMT生产线的自动上料流程，不需要额外的人工摆盘工序，能匹配大批量生产的效率要求。壳体和底部基座的配合采用卡扣加超声焊接的固定方式，不需要额外的螺丝紧固件，整体装配完成后密封性能满足常规消费电子的防尘要求，在常规的温湿度工作环境下不会出现壳体松脱的问题，能适配多数非极端工况下的板载集成需求。
