X射线硅漂移探测设备结构设计

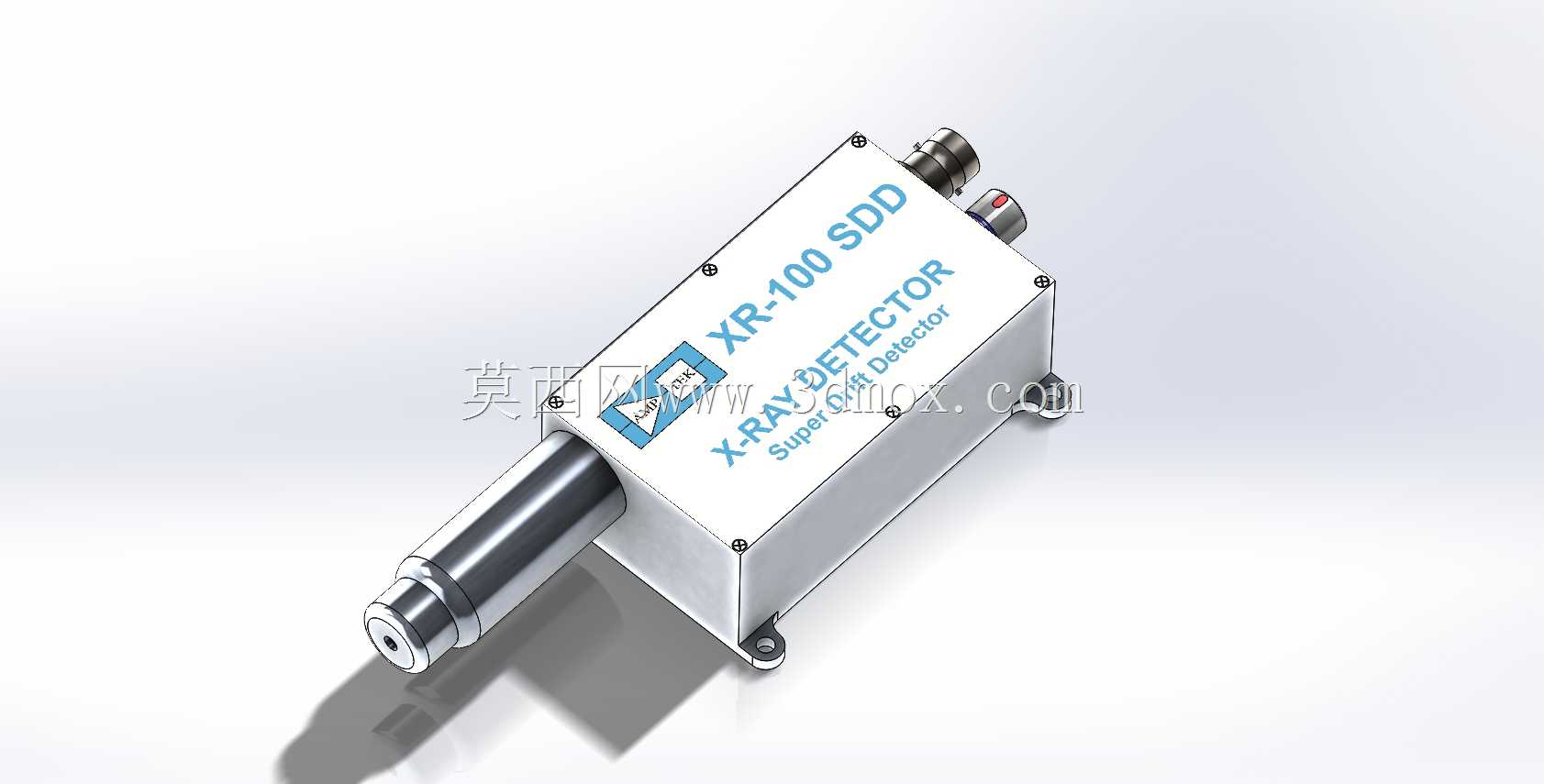

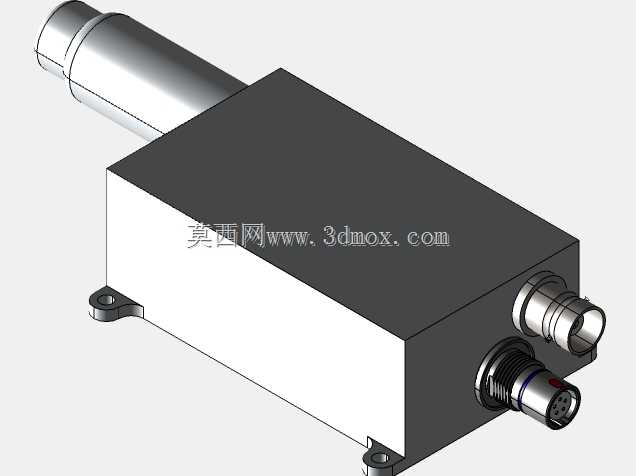

这款硅漂移探测单元的结构设计，核心围绕X射线荧光检测场景的实际使用需求展开，在实验室元素分析、合金材质分选、镀层厚度检测、环境样品重金属筛查这类场景中，这类探测单元是能谱分析设备的核心信号采集部件，负责将入射的X射线光子转化为可被后续电路处理的电信号，直接决定整套分析设备的能量分辨率与探测效率。从结构布局来看，主体采用方正的密封金属壳体设计，壳体侧面预留两个标准信号与供电接口，分别对应前置放大电路的信号输出与高压供电输入，接口选用常见的同轴航空接头规格，能适配多数商用能谱采集设备的接线标准，无需额外定制转接头即可完成装机对接。前端伸出的圆柱形探测头部分，是核心的传感单元安装位，内部预留了硅漂移芯片、制冷模块的安装空间，探测头端面设计有标准的螺纹接口，可直接搭配不同规格的准直器、滤光片使用，满足不同测试距离、不同能量段射线的检测需求。壳体底部设计有两个带安装孔的固定支脚，支脚与壳体为一体化加工结构，安装孔的孔位间距参考了通用实验室检测设备的安装基准，既可以通过螺栓直接固定在设备内部的安装平板上，也可以搭配调整支架实现探测角度的微调，适配不同的样品台布局。设计过程中充分考虑了电磁屏蔽需求，整个金属壳体做了连续导电处理，接缝处预留导电衬垫的安装槽，能有效隔绝外部电磁干扰对微弱探测信号的影响，避免信号噪声抬升导致的能量分辨率下降。壳体内部的腔体做了分区设计，靠近探测头的区域放置硅漂移传感芯片与半导体制冷片，后侧区域放置前置放大电路，两个区域之间预留隔热层安装位，减少制冷区域的冷量损耗，保证传感芯片能稳定工作在要求的低温区间，降低热噪声对探测精度的影响。整体外形尺寸控制紧凑，不会占用过多设备内部空间，壳体侧面的标识区域预留了型号标注位，方便生产装配时的型号识别与运维过程中的部件更换，所有边角都做了圆角处理，避免装机过程中划伤操作人员或损坏内部布线。
