BTA系列双向晶闸管电子元器件结构

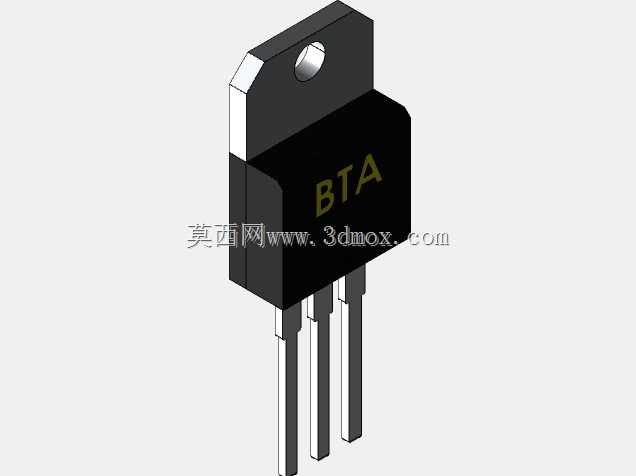

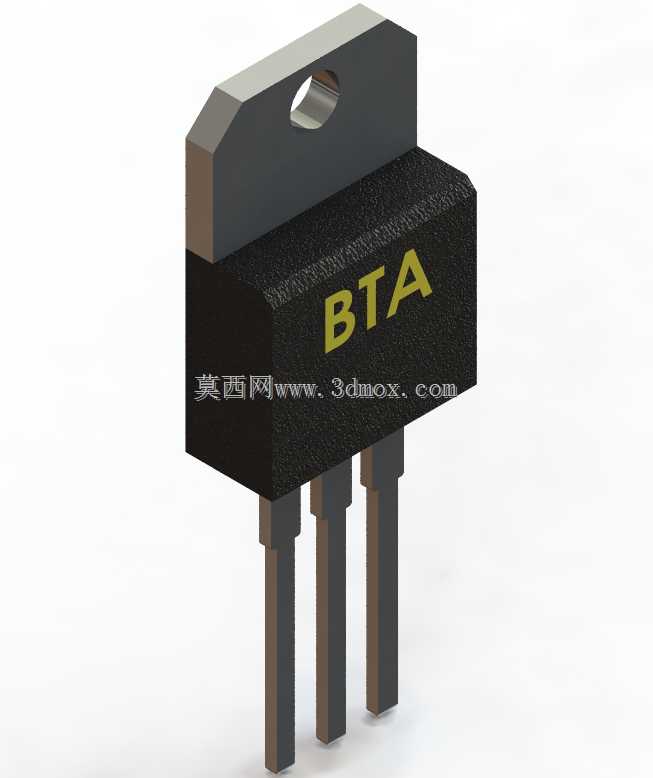

在交流调压、电机软启动、灯光调光、家电温控这类电力控制场景中，双向晶闸管是核心的功率开关器件，这款BTA系列双向晶闸管的三维结构，完全还原了量产器件的实际形态，可直接用于PCB布局干涉校验、整机装配模拟、散热结构匹配设计等工程环节。从实际应用角度看，这类器件主要承担交流回路的通断与相位控制功能，无需额外的整流环节即可实现双向导通，相比单向可控硅更适配交流负载的控制需求，在家用电器、工业调功设备、固态继电器内部都有大量应用，建模时优先还原了其安装与引脚的关键尺寸，确保结构设计阶段的装配校验精度。器件本体采用TO-220封装形式，顶部带安装固定孔的散热金属片是建模时重点还原的结构，该金属片与器件内部散热基板直接连通，实际装配时需要通过螺丝将其固定在铝制散热片上，建模时严格匹配了固定孔的孔径、孔位到引脚的距离、散热片的厚度尺寸，避免后续结构设计时出现安装干涉、螺丝长度不匹配的问题。三个引脚的排布间距、引脚截面尺寸、引脚伸出本体的长度都按照实际器件的公差范围做了还原，引脚根部与塑封本体的过渡圆角也做了写实处理，在做PCB封装匹配时，可以直接对照模型调整焊盘间距、引脚过孔尺寸，减少打样后的焊接适配问题。塑封本体的外形做了细节还原，表面的BTA标识位置、本体的倒角弧度、本体与金属散热片的贴合面结构都和实物一致，建模时特意区分了金属散热片与黑色塑封部分的材质边界，在做整机热仿真时，可以直接赋予对应材质参数，模拟器件工作时的热量传导路径，评估散热方案的合理性。在设计思路上，没有做多余的外观美化，所有结构特征都服务于工程设计需求：比如金属散热片顶部的倒角，是为了装配时避免划伤操作人员与绝缘垫片；引脚的轻微收腰结构，是为了插入PCB时的导向，同时提升焊接后的机械强度；塑封本体侧面的分型线痕迹也做了还原，方便结构工程师判断器件在整机内部的最小装配间隙，避免和周边的电容、接线端子等元件产生空间冲突。实际选型使用时，这类器件的安装边界需要重点关注：金属散热片带电，装配时必须根据绝缘需求选配云母垫片或者矽胶绝缘粒，模型中预留了绝缘件的装配空间，在做整机布局时，可以直接在模型中叠加绝缘件模型，校验绝缘距离是否满足安规要求。三个引脚的功能分别为主电极1、主电极2、门极，建模时的引脚排布顺序完全符合器件手册的定义，在做PCB布局时无需额外调整引脚定义对应关系，可直接匹配原理图的封装映射。对于做电力控制设备结构设计的工程师来说，这个模型可以直接放入整机装配体中，校验器件与周边结构件、PCB板、散热模组的空间位置关系，提前发现装配干涉、散热空间不足、安规距离不够等问题，减少样机试制阶段的改模次数，缩短产品开发周期。
