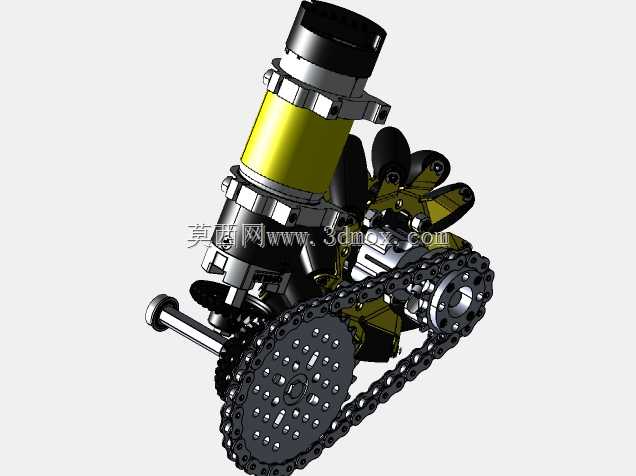

FTC赛事定制底盘左斜麦克纳姆轮牵引总成

这套左斜麦克纳姆轮牵引总成，是面向FTC机器人赛事定制底盘开发的行走执行部件，核心作用是为全向移动底盘提供单轮独立的动力输出与转向力矩支撑，适配竞赛场景下狭小场地内的横移、斜行、零半径回转等特殊移动需求，区别于普通差速轮组的运动逻辑，左斜排布的辊子结构可在多轮协同控制下实现任意方向的矢量运动，能大幅提升竞赛机器人在任务执行过程中的走位灵活性，减少调整车身朝向的冗余动作。从结构设计逻辑来看，总成采用驱动电机侧置布局，通过双排链条将电机输出轴的扭矩传递至轮组主轴，链条传动的选型充分考虑了赛事场景下的瞬时冲击负载，相比同步带传动具备更强的抗过载能力，也能在紧凑的安装空间内实现合适的传动比匹配，避免轮组输出扭矩不足导致的场地打滑问题。轮体周边的小辊子采用交错斜向安装，辊子轴线与轮体主轴呈固定夹角，每个辊子都可独立绕自身轴线转动，在轮组整体转动时，辊子与地面接触产生的分速度可通过四轮的转速差合成任意方向的合速度，实现全向移动功能。安装边界方面，总成的电机安装座预留了标准的孔位间距，可直接适配FTC赛事常用的铝型材底盘框架，轮轴的伸出长度、链轮的中心距都经过匹配校核，安装时无需额外对传动结构进行二次加工，链条张紧结构集成在电机安装座上，可通过调整电机固定位置实现链条张紧度的调节，日常维护时无需拆解整个轮组即可完成张紧操作。轮体主体采用镂空减重设计，在保证结构强度的前提下尽可能降低轮组自身重量，减少行走机构的转动惯量，提升机器人启停的响应速度，适配赛事中频繁加减速、快速变向的运动需求。轮组的输出轴端设计有标准的连接法兰，可直接固定在底盘的轮组安装位上，轴向定位通过轴肩与卡簧实现，能承受竞赛过程中碰撞产生的径向与轴向冲击，避免轮组出现窜动问题。整套结构的传动路径清晰，动力从电机输出端经小链轮、链条传递至大链轮，大链轮与轮体主轴通过键连接实现扭矩传递，主轴两端通过轴承支撑在安装支架上，转动阻力小，传动效率稳定，可长时间承受竞赛场景下的连续高负载运行。
