四引脚大功率RGB发光二极管结构设计

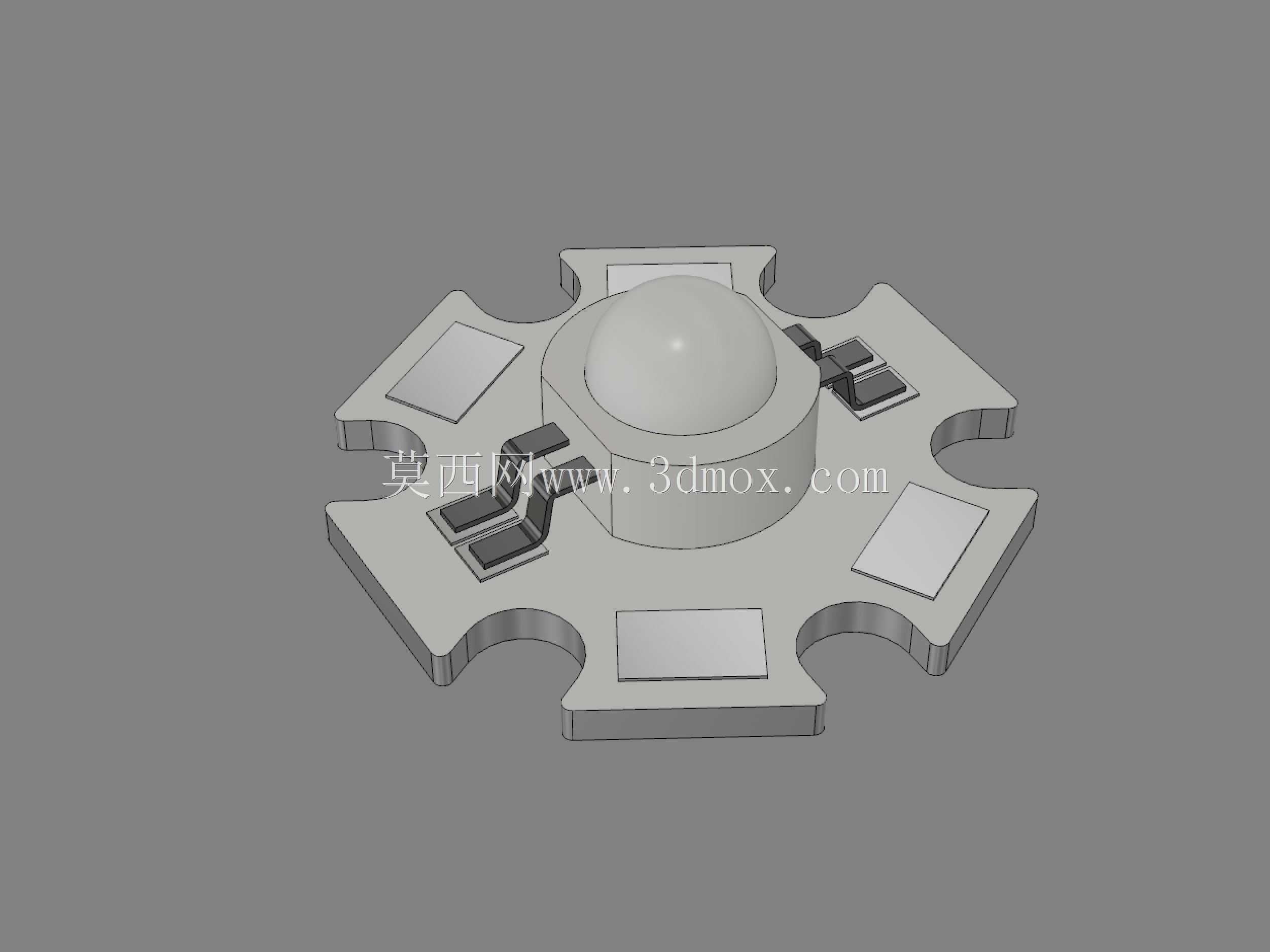

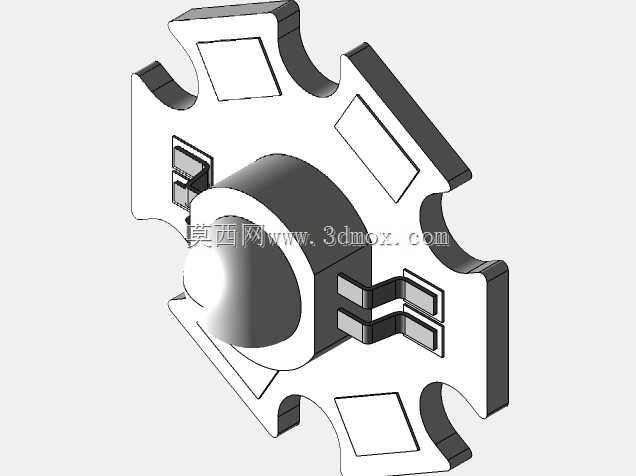

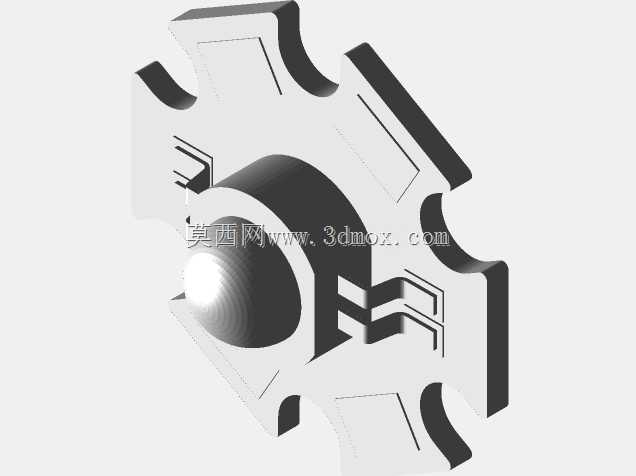

这款四引脚大功率RGB发光元件，常被应用在舞台氛围照明、智能装饰灯组、工业设备状态指示灯、创意广告光源等场景中，作为核心发光单元承担混光输出的作用。从实际使用需求出发，这类3W功率的RGB灯珠需要兼顾散热、引脚焊接可靠性、透镜出光角度三个核心设计点，建模过程中首先要匹配铝基散热基板的安装边界，基板采用六边异形结构，边缘预留的半圆缺口是为了适配常见的灯座卡扣定位，避免安装时出现周向转动，保证引脚与焊盘的对位精度。

中间的半球形透镜采用光学级弧度设计，建模时严格按照出光角120度的光学参数做曲面拟合，保证红、绿、蓝三个芯片发出的光线经过透镜折射后，混光均匀度满足照明要求，不会出现明显的色偏分区。四个引脚分别对应红、绿、蓝三色芯片的正极与公共负极，引脚的伸出长度、宽度以及焊盘区域的尺寸，都匹配常规SMT回流焊的工艺要求，引脚根部做了圆弧过渡处理，避免焊接时应力集中导致引脚断裂。

散热基板的厚度设定为1.6mm，和常规铝基板的标准厚度一致，基板表面预留的三个方形焊盘区域，分别对应三个单色芯片的固晶位置，固晶区的平整度在建模时做了平面度约束，保证芯片贴合时的热阻处于合理区间，避免大功率工作时热量堆积导致光衰过快。灯珠整体的安装高度控制在5mm以内，适配多数薄型灯具的内部安装空间，不会因为元件高度过高导致灯罩装配出现干涉。

在结构细节上，透镜与基板的配合位置做了环形定位槽，装配时透镜可以通过胶层固定在定位槽内，避免长期使用后透镜出现移位，影响出光效果。基板边缘的异形轮廓除了定位作用，还能在多颗灯珠阵列排布时，减少相邻灯珠之间的基板干涉，提升阵列排布的密度，适合做高密度的像素屏或者线条灯使用。建模过程中对所有的倒角、圆角都做了工艺性处理，没有出现尖锐的直角结构，既符合冲压加工基板的工艺要求，也避免生产过程中划伤操作人员。

从选型适配的角度看，这个模型的所有安装尺寸都匹配市售常规3W RGB灯珠的安装孔位，结构设计人员在做灯具设计时，可以直接调用这个模型做装配干涉检查，不需要反复测绘实物尺寸，能有效缩短灯具的开发周期，也能提前验证散热空间、走线空间是否满足装配要求，避免开模后出现结构不匹配的问题。
