按摩椅用RF545双振动驱动结构

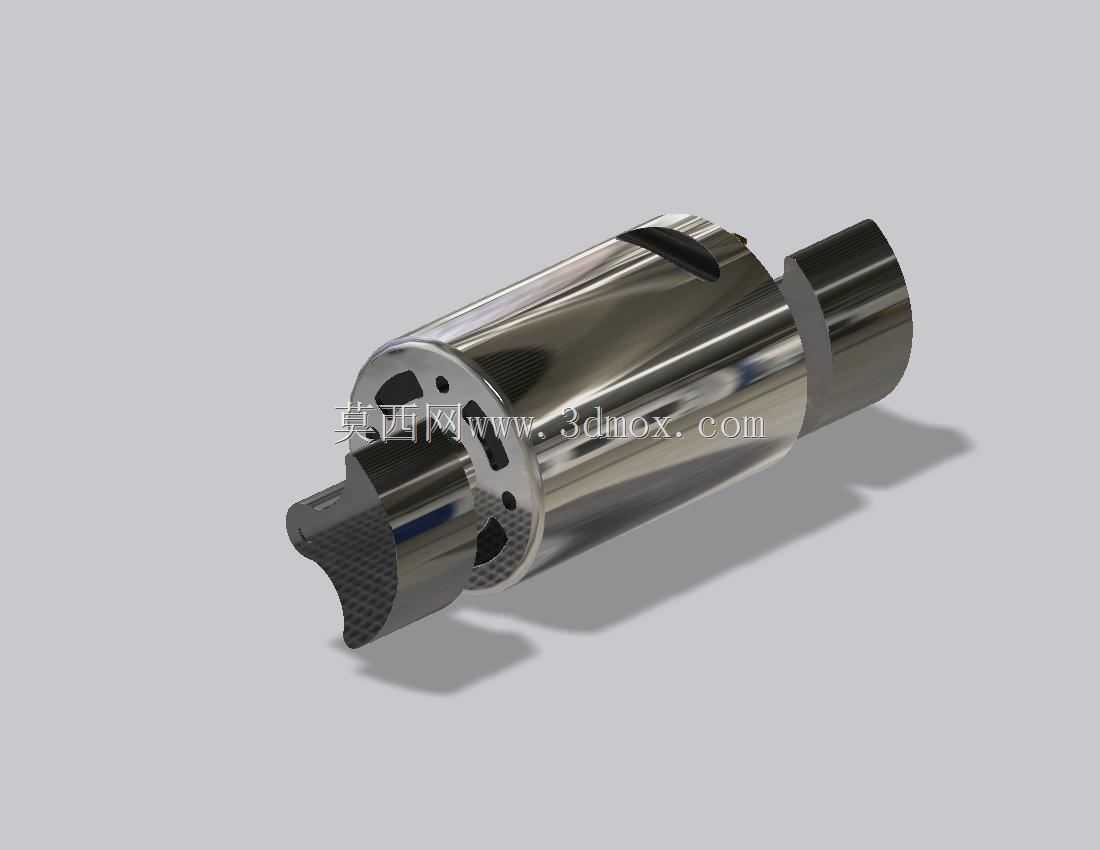

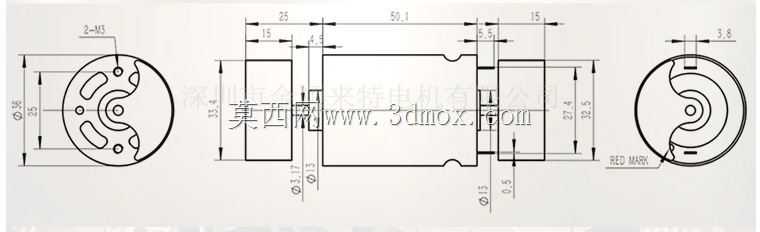

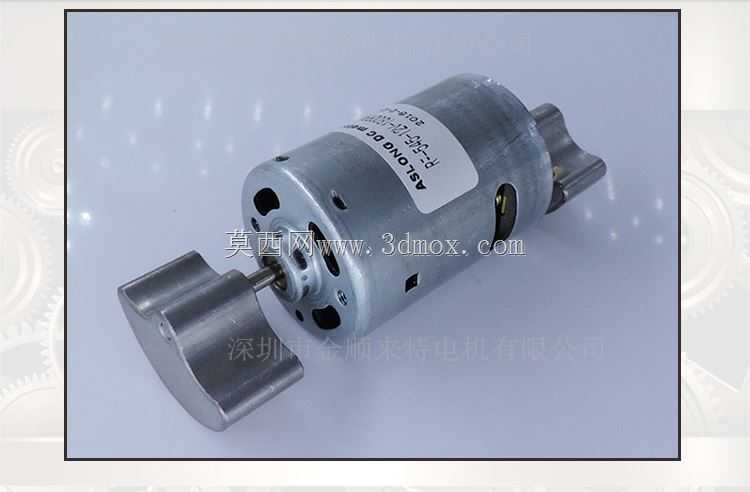

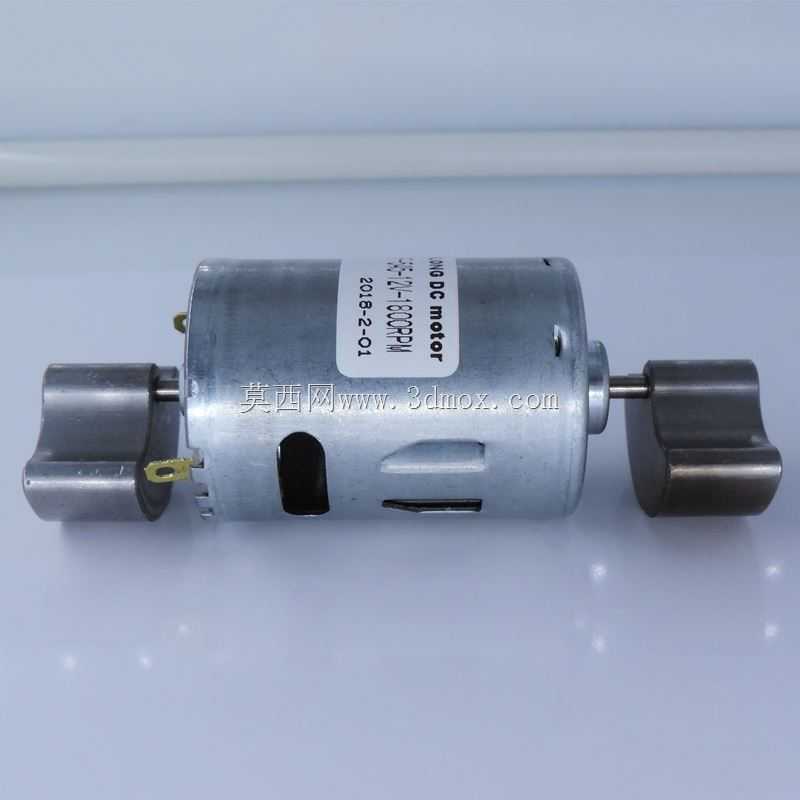

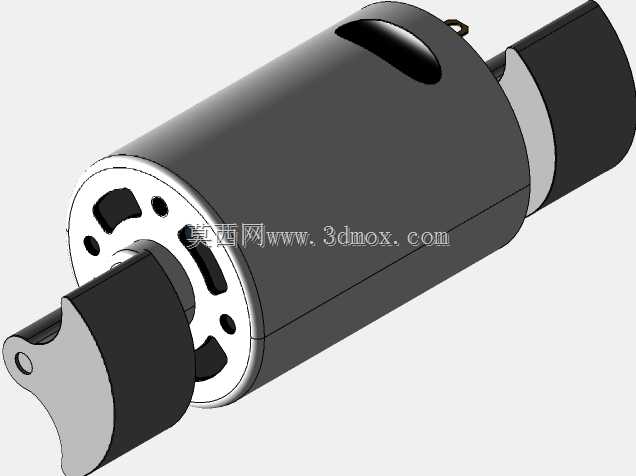

在民用按摩器具的结构设计领域，振动类执行元件的选型与适配直接决定了终端产品的按摩体感与运行可靠性，这款双振动驱动结构正是针对按摩椅的局部点位按摩需求开发的动力部件。不同于常规单输出轴的振动电机，该结构采用双出轴设计，可同时对接两组偏心配重块，在相同安装空间内实现更均匀的振动传导，避免单轴振动带来的局部振感过强、相邻区域振感不足的问题，适配按摩椅靠背、座垫区域的多点位同步振动需求。从安装边界来看，该电机本体直径控制在36mm，本体长度约50mm，整体结构紧凑，可嵌入按摩椅靠背的填充层内部，不会占用过多的发泡层空间，也不会因结构突出导致按摩椅表面出现硬点硌压用户的问题。输出轴直径为3.17mm，属于小型驱动结构常用的轴径规格，配套的偏心轮、传动连接件都有成熟的标准件可选，能减少结构开发阶段的非标件开模成本。安装端采用m3规格的安装孔，孔距设定为25mm，这个尺寸是经过多轮样机验证的适配值，既可以通过螺丝直接固定在按摩椅的内部塑料支架上，也能搭配橡胶减震垫使用，阻断振动向非按摩区域的传导，降低整机运行时的结构异响。在功能特性上，该结构支持DC12V到24V的宽电压输入，可适配按摩椅不同档位的振感调节需求，低压供电的特性也符合民用家电的安全规范，避免用户使用过程中的触电风险。空载状态下，12V供电时转速可达1800rpm，对应轻柔按摩档位的振感，24V供电时转速提升至4000rpm，可实现深度捶打类的按摩效果，不同转速下的负载电流控制在合理区间，不会给按摩椅的驱动电路板带来过大的供电负载。设计阶段特意将双输出轴的同轴度公差控制在较高精度等级，避免高速运转时出现轴系窜动，降低长时间运行后的轴承磨损速度，延长部件的使用寿命。外壳采用金属材质一体成型，既可以屏蔽电机运转时产生的电磁干扰，避免影响按摩椅的控制电路信号，也能提升结构的散热效率，长时间连续运行也不会出现过热保护停机的问题。重量控制在232g，不会给按摩椅的整体配重带来过多负担，也方便产线工人进行装配作业。对于从事按摩器具结构设计的工程师来说，该结构的三维数模可直接导入装配体进行干涉检查，提前验证安装空间、走线位置、减震垫压缩量等关键参数，减少样机试装阶段的改模次数，缩短产品开发周期。
