NEMA14规格法兰式步进电机结构设计

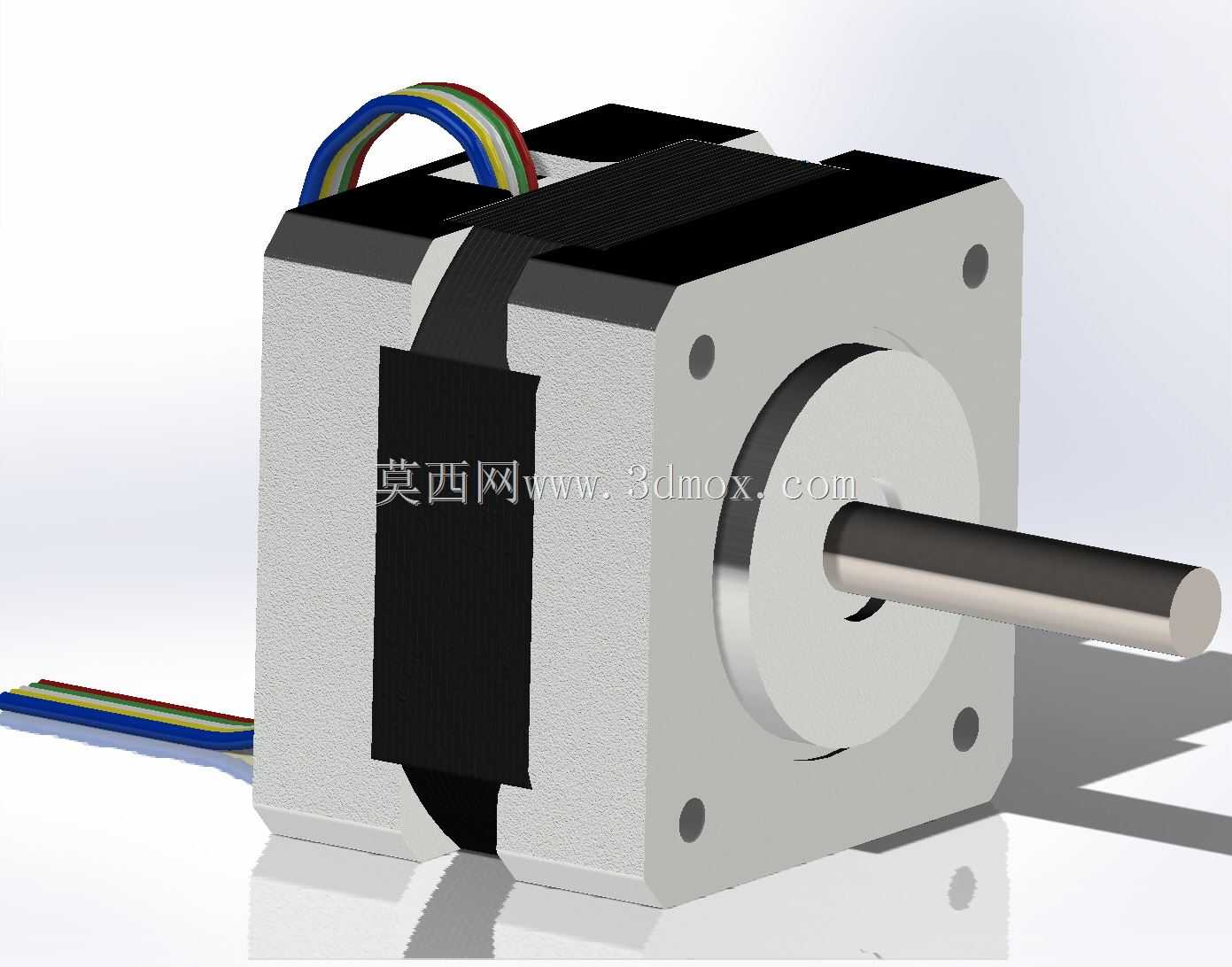

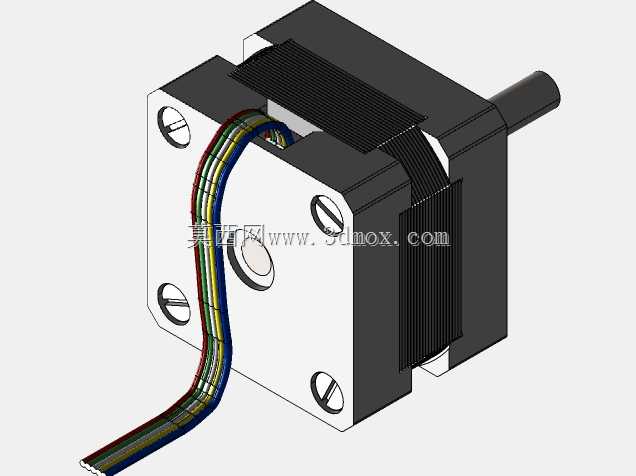

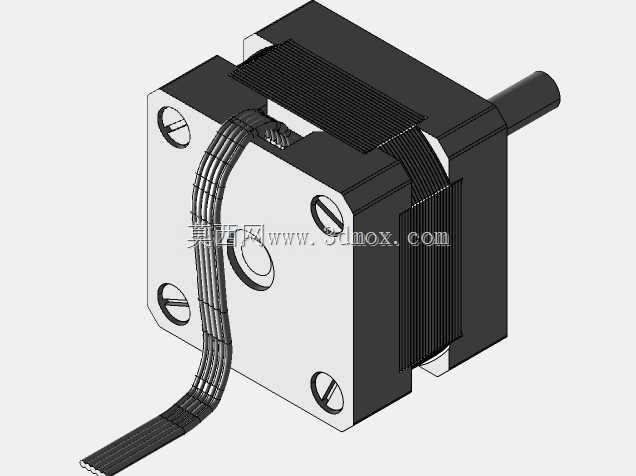

这款NEMA14法兰规格的步进电机，是小型自动化传动场景里的常用执行部件，常见于桌面级3D打印机进给轴、小型点胶设备位移平台、实验室精密取样机构、桌面机械臂关节驱动这类对安装空间有严格限制的场合，能在开环控制场景下提供精准的角位移输出，无需额外加装反馈编码器即可满足多数轻载定位需求。从结构设计来看，电机本体采用方形机座搭配前端定位法兰的经典布局，法兰端面预留四个对称分布的安装沉孔，安装孔位完全遵循NEMA14标准的尺寸规范，安装孔中心距、轴伸直径、轴伸长度、法兰定位止口的尺寸都严格对齐通用安装边界，设计人员在做设备结构排布时，可以直接套用标准安装位，不需要额外做定制转接板，能大幅缩短整机的设计迭代周期。电机出线端采用多色芯线引出，不同颜色线芯对应不同的绕组相位，现场接线时可以通过线色快速区分相序，减少接线排查的时间成本；机身中部的绑扎结构将引出线做了固定处理，避免设备运行过程中走线晃动拉扯绕组接线端，提升长期运行的接线可靠性。从功能特性上，这款步进电机依靠电磁脉冲信号转换为对应步距角的机械转动，每接收到一个驱动脉冲就会转动固定角度，搭配对应的细分驱动器可以实现更小的步进分辨率，满足低速平稳运行的需求，在轻载传动场景下不会出现丢步问题，能稳定输出额定转矩。设计过程中充分考虑了安装兼容性，机座的外形尺寸做了严格控制，不会和周边的安装支架、传动轮、走线槽产生结构干涉，轴伸端采用标准圆柱轴设计，可以直接搭配同步轮、联轴器、小型齿轮等传动连接件，不需要对轴做二次加工。机身表面的端盖采用压铸成型后做平整处理，既能保证绕组的散热效率，也能确保安装时法兰端面和设备安装面完全贴合，不会出现安装倾斜导致的轴系同轴度偏差问题，避免长期运行出现轴磨损、异响等故障。
