Halbach磁体阵列运动结构三维设计

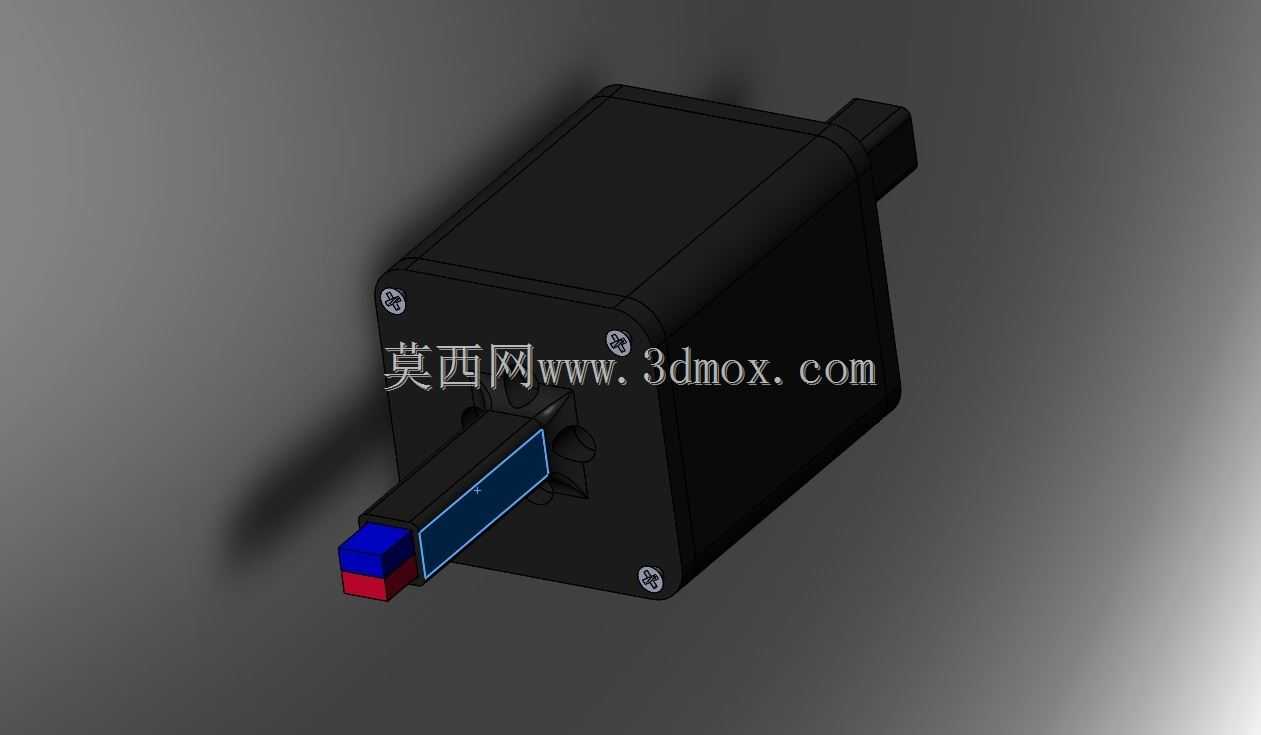

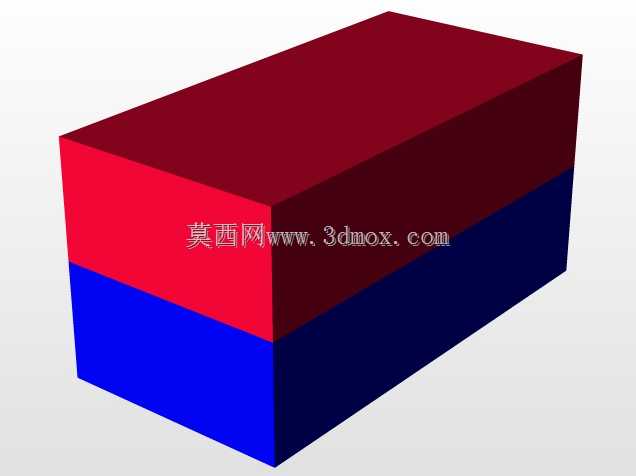

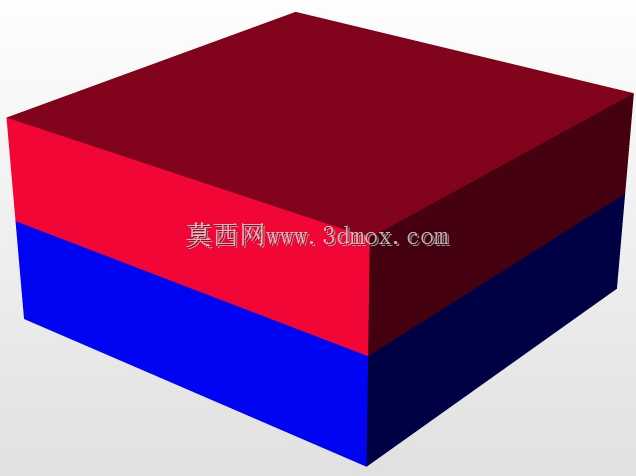

　　这套磁体运动结构采用Halbach阵列排布逻辑设计，核心应用场景覆盖磁悬浮输送、无接触传动、精密定位平台等对传动无磨损、洁净度要求高的工业领域，比如半导体晶圆传输工位、生物医药试剂分拣线、高精度检测设备的无接触驱动单元，都能看到这类磁阵列结构的实际落地。从结构功能来看，Halbach阵列的核心特性是通过磁块磁化方向的有序偏转，让阵列一侧的磁场强度大幅增强，另一侧的磁场被有效抵消，相比普通同极性排布的磁组，单侧磁通量密度能提升40%以上，同时大幅降低背侧磁漏对周边金属构件、传感元件的磁干扰，这也是这类结构在精密设备中被广泛采用的核心原因。设计过程中首先要确定单块磁体的磁化角度，按照Halbach阵列的排布规则，

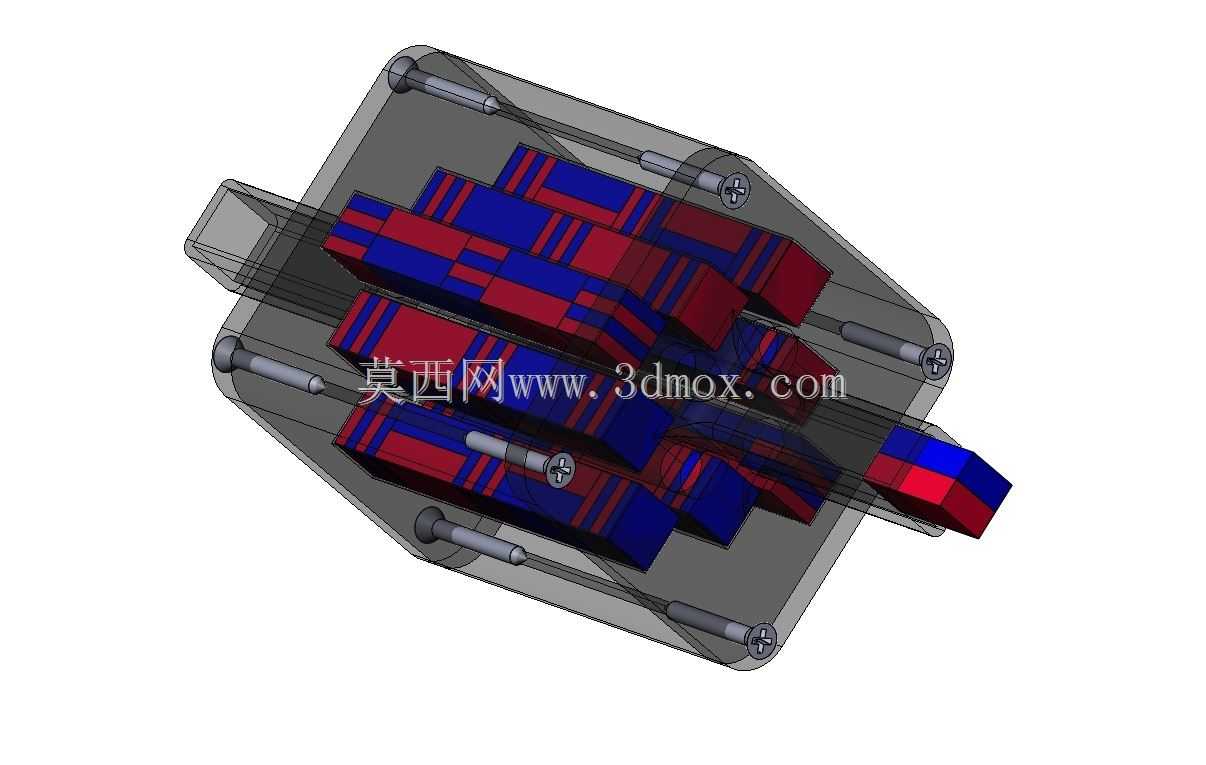

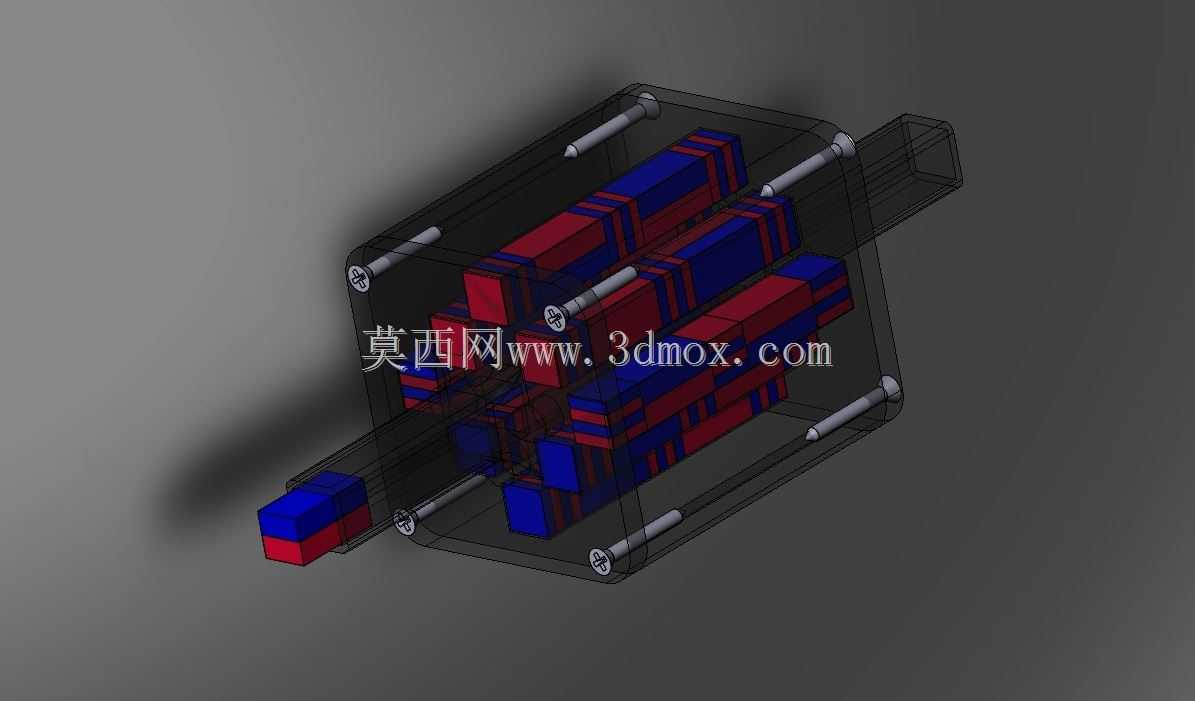

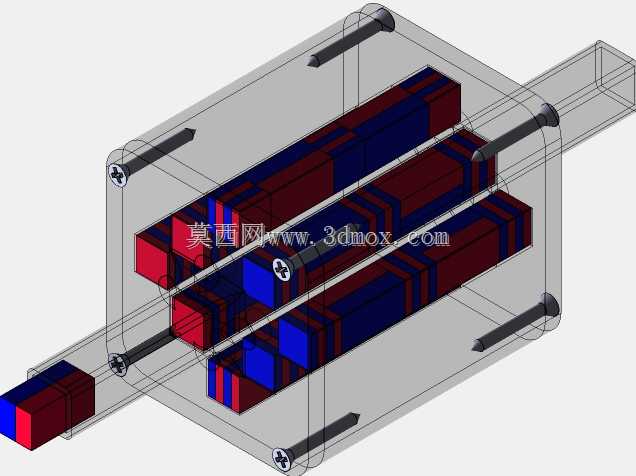

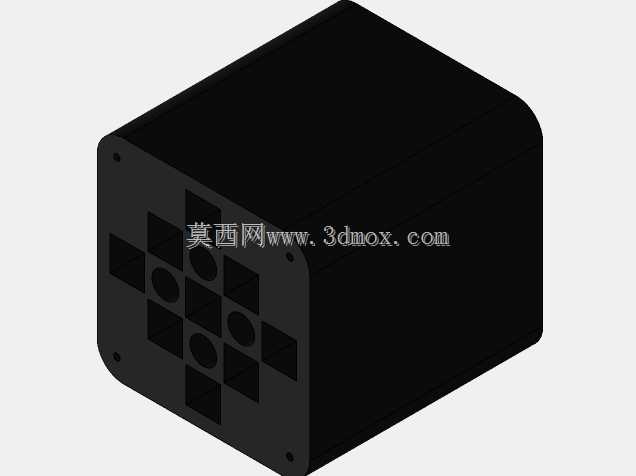

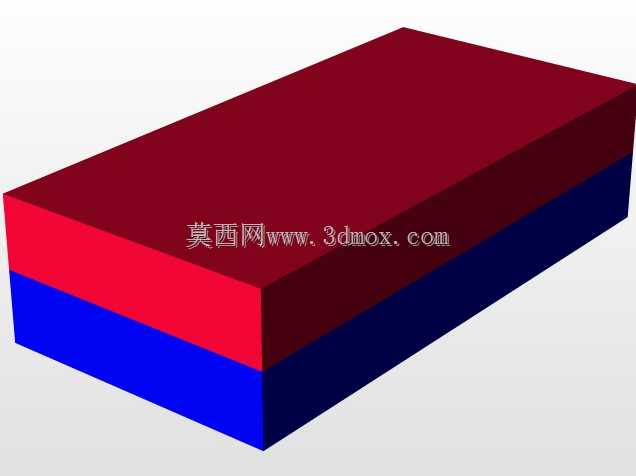

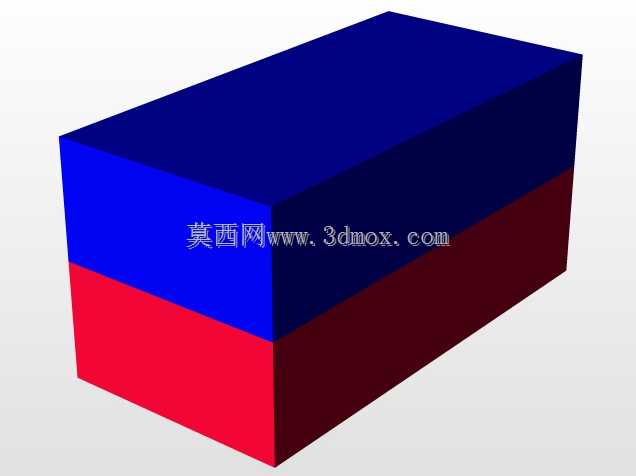

　　相邻磁块的磁化方向依次偏转90度，形成N极、斜向、S极、反向斜向的循环排布，磁块之间通过定位卡槽固定在透明的非金属安装框架内，框架采用聚碳酸酯材质加工，既不会干扰磁场分布，也能直观观察内部磁块的排布状态，方便调试阶段快速排查磁块装反、错位的问题。结构两侧设置了导向光轴安装位，光轴采用304不锈钢材质，避免被磁体吸附影响运动顺畅度，动子部分的磁块组与定子磁阵列保持均匀气隙，气隙大小根据所需推力调整，常规工况下1.5mm气隙即可满足10N以内的无接触推力输出，安装边界上整体结构的长宽高控制在120mm80mm60mm范围内，安装孔位按照标准工业铝型材的孔距设计，可直接固定在欧标2020铝型材机架上，不需要额外加工转接板。

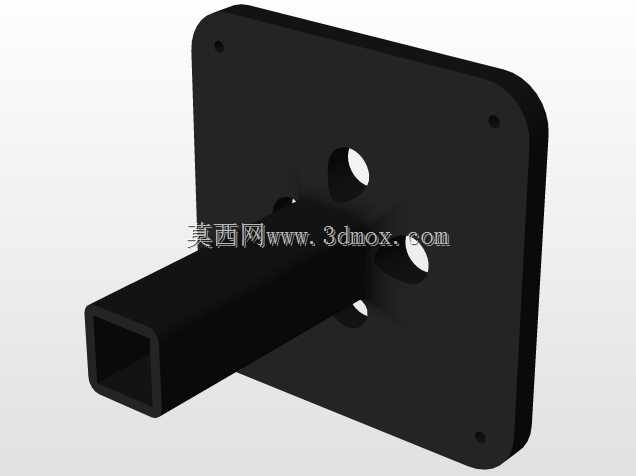

　　动子输出端预留了标准的负载安装接口，可根据实际需求加装载台、夹具等执行部件，运动过程中没有机械接触摩擦，不需要定期润滑维护，也不会产生摩擦粉尘，完全适配洁净车间的使用要求。设计时还特意在磁块组两端设置了限位缓冲位，避免动子运动超程时磁块直接碰撞导致碎裂，框架边角做了R3圆角处理，防止装配过程中划伤操作人员。这类磁阵列结构相比传统的丝杆、皮带传动，没有回程间隙，运动响应速度快，重复定位精度可以达到微米级，在高速往复运动的工况下也不会出现传动件磨损老化的问题，长期运行的稳定性远高于接触式传动结构。需要注意的是装配过程中要使用非磁工装辅助定位，避免强磁吸附导致磁块夹手或者磁体碎裂，磁块安装时要严格按照磁化方向标识装配，一旦单块磁体方向装反，会直接破坏整组阵列的磁场分布，导致单侧磁场增强效果失效，推力出现大幅波动。
