工业挤压铝型材截面结构三维建模

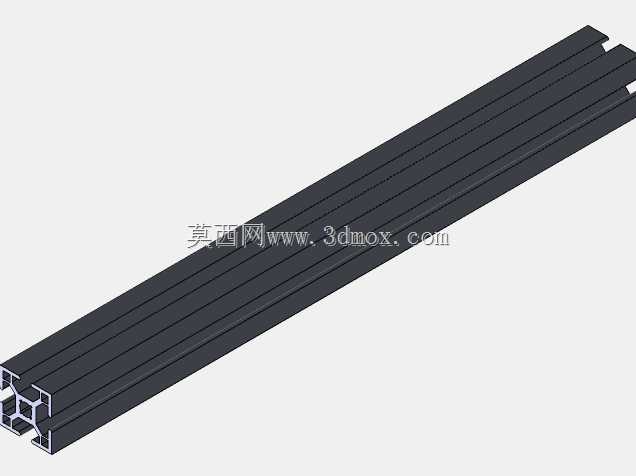

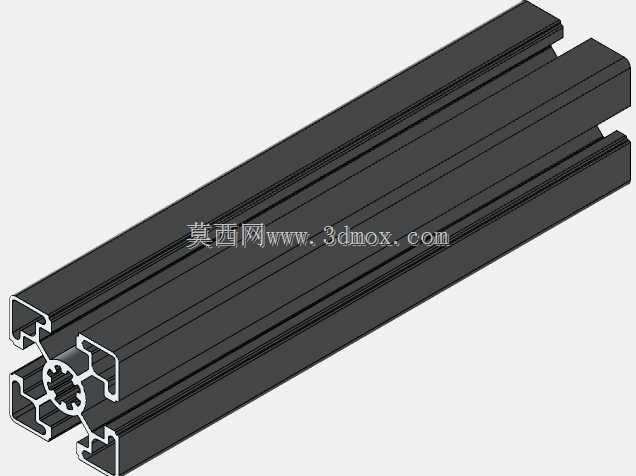

做非标设备机架设计时，铝型材选型永远是绕不开的基础环节，这次建模的这款挤压型材，是日常做中小型自动化设备机架、防护栏、工作台架时常用的规格。先从安装边界说起，这款型材的截面外轮廓包含30mm与45mm两种尺寸规格，槽口采用工业铝型材通用的标准槽型，适配常规的T型螺栓、弹性螺母等紧固件，不需要额外做打孔攻丝处理，拼接时只需要将对应紧固件卡入槽内，配合角码、端盖等配件就能快速完成框架组装，能大幅缩短现场装配的周期。从截面结构设计来看，这款型材采用了中空带加强筋的结构，中心预留的圆孔可以走气路管线或者穿设线缆，四个方向的槽口对称分布，不管是做正交拼接还是斜向支撑，都能找到对应的安装面，截面四周的C型槽除了用来安装紧固件，还可以嵌装密封条、有机玻璃板、钣金封板等配件，满足设备防护、走线遮挡的需求。实际应用场景里，这类型材常用来做小型检测设备的主机架、流水线旁的物料工作台、设备周边的安全防护围栏，也可以用来做工业机器人的外围走线支架，相比焊接方管框架，它的优势在于组装后不需要做喷漆、打磨等表面处理，型材本身的阳极氧化层就有不错的防锈耐磨能力，后期如果需要调整框架结构，只需要松开紧固件就能重新拆装，不会像焊接框架那样改动就需要切割重焊，浪费材料还耽误工期。建模的时候特意还原了截面的所有细节，包括槽口的倒角、加强筋的壁厚、中心孔的尺寸，这些细节直接关系到后续做装配仿真时的干涉检查，如果建模时忽略了槽口的实际尺寸，后续选紧固件的时候很容易出现螺栓卡不进槽、螺母滑牙的问题，做型材框架的三维建模，最核心的就是截面尺寸的准确性，因为所有的安装配件都是基于标准截面尺寸来匹配的，差0.5mm都可能导致配件装不上。另外这款型材的壁厚设计兼顾了承重和轻量化需求，日常承载几十公斤的工作台面完全不会出现变形，做两米以内高度的防护栏也不需要额外加加强衬钢，对于大部分中小型非标设备来说，这个规格的型材通用性极强，很多标准件厂商都有同规格的现货，采购周期短，成本也比较可控，做设计时选这类通用型材，还能减少后期的维护成本，设备使用过程中如果某段型材出现磕碰损坏，直接采购同规格型材替换就行，不需要重新开模定制。
