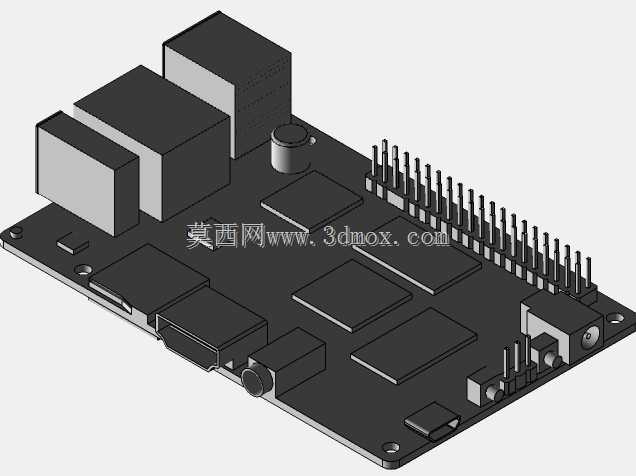

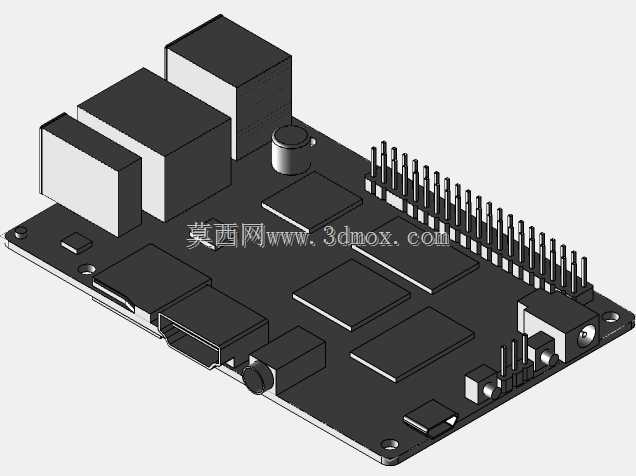

开源嵌入式开发控制板结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:295275
  • 开源嵌入式开发控制板结构设计方案
  • 开源嵌入式开发控制板结构设计方案
  • 开源嵌入式开发控制板结构设计方案

这款嵌入式控制板的结构设计,首先要适配创客开发、小型智能设备主控、教学实验平台等多场景的安装需求,板载接口布局充分考虑了外接扩展模块的插拔空间,排针引脚统一排布在板边单侧,既避免了多方向接线时的线缆干涉,也能适配常规亚克力外壳、3D打印外壳的安装孔位,安装孔采用标准M3铜柱固定规格,孔位间距匹配通用开发板载具的固定基准,不需要额外定制转接件就能完成整机装配。板上的功率模块、存储芯片、接口元件的高度差经过精准测算,最高的电源模块元件高度控制在18mm以内,HDMI、USB、电源接口的伸出长度与外壳开孔位置完全对齐,不会出现接口凹陷或者外凸过多的问题,圆柱形电容的排布避开了外壳的加强筋位置,装配时不会产生元件挤压。设计过程中优先考虑了量产时的PCB贴片工艺可行性,所有贴片元件的间距满足回流焊的最小安全距离,接插件的位置避开了分板工艺的应力集中区域,减少生产过程中的元件虚焊、板件弯折损坏概率。散热层面没有额外加装散热鳍片,依靠板载铜箔的铺铜设计完成核心芯片的热量传导,外壳预留的通风槽位置正对核心发热元件区域,在密闭外壳内也能保证长时间运行的温度处于元件额定工作范围内。接口端的防呆设计做了充分考量,电源接口采用内正外负的标准DC座,不会出现反插烧板的问题,USB接口采用沉板设计,既降低了板件整体高度,也能提升接口的插拔寿命,反复插拔不会出现接口松脱。排针引脚的丝印标注在板件正面靠近引脚的位置,外接模块时不需要翻转板件就能确认引脚定义,降低接线错误概率。板边做了圆角处理,没有尖锐的毛刺棱角,手工操作时不会划伤操作人员,整体板型为矩形结构,能适配标准DIN导轨安装配件,也可以直接用螺丝固定在设备内部的安装平面上,不需要额外调整安装空间。
