工业级多制式移动无线路由设备结构设计

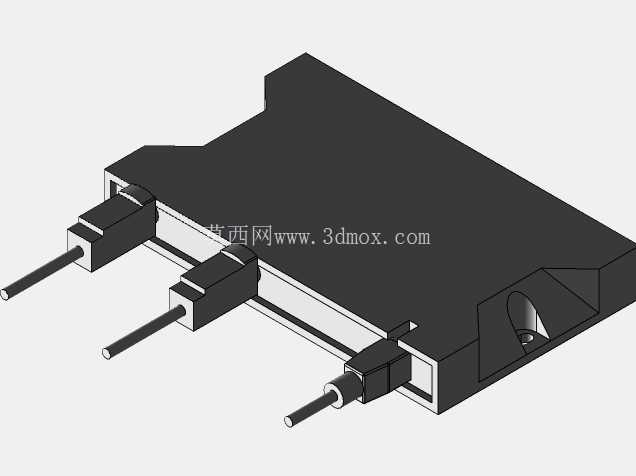

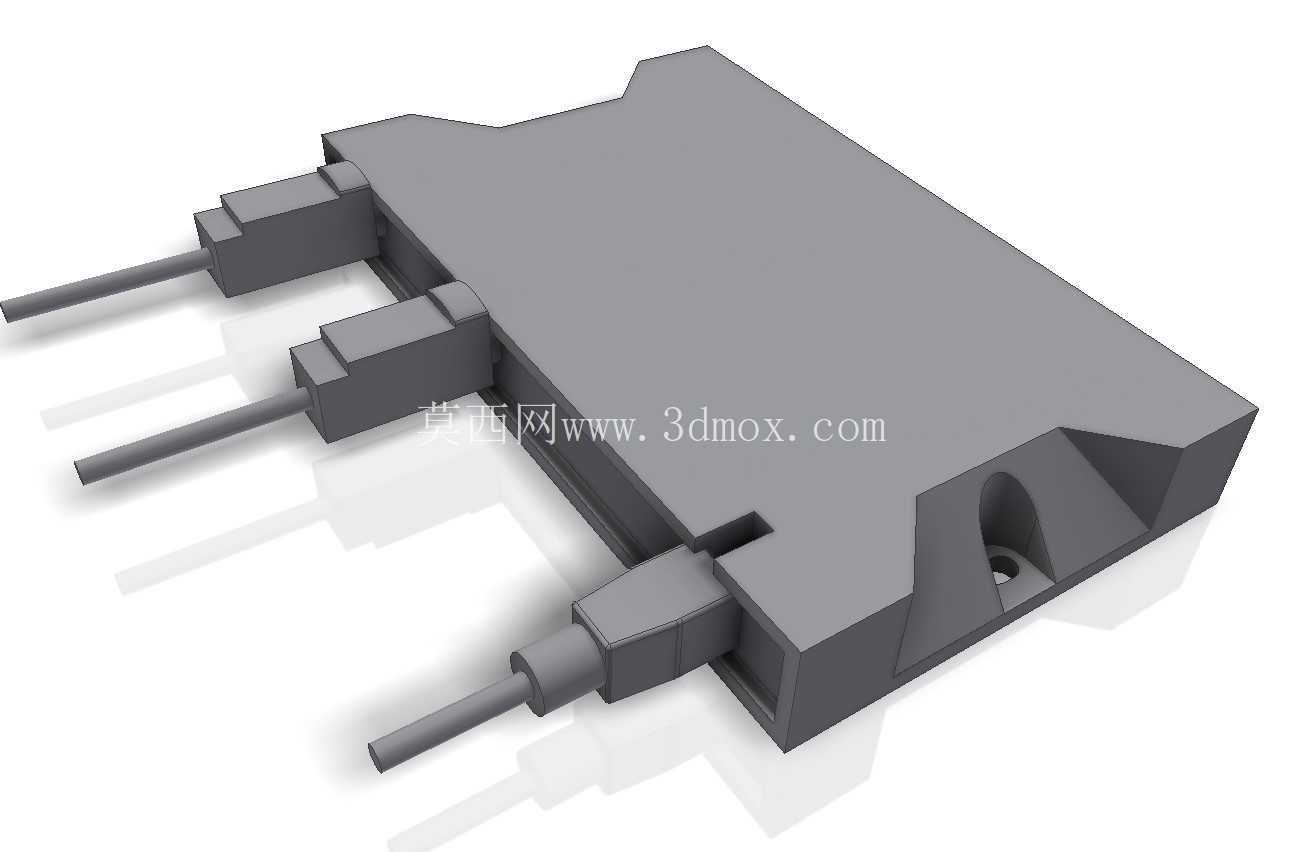

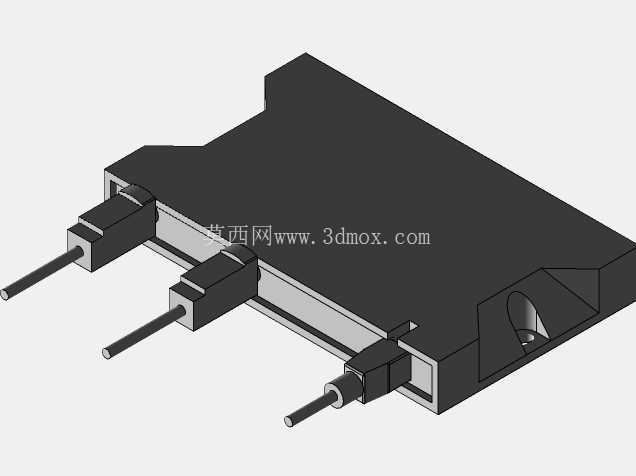

　　在工业现场组网、户外临时通信点位搭建、移动作业单元网络覆盖这类场景里，稳定的多网接入路由设备是整个数据链路的核心节点，本次呈现的这款路由设备结构，就是针对这类复杂部署环境做的适配设计。从实际使用需求出发，这类设备需要同时兼顾多运营商网络接入、本地WiFi覆盖、严苛环境下的安装可靠性，所以在结构布局上没有沿用消费级路由的轻薄化思路，反而采用了带安装固定位的硬质壳体设计，壳体侧边预留的三个外接天线接口，分别对应不同频段的蜂窝网络信号接入，接口做了凸台加固处理，避免现场布线拉扯时造成接口松脱或者壳体开裂。

　　设备的接口布局全部集中在单侧端面，除了天线接口之外，还预留了电源接入、有线网口的安装位，这种单侧集中布线的设计，非常适合导轨安装、壁挂安装这类工业场景的布线需求，施工时所有线缆从同一侧排布，既方便整理线束，也能减少线缆弯折带来的信号损耗或者接触不良问题。壳体本身采用上下扣合加侧边螺丝固定的结构，接缝处做了阶梯式止口设计，能够在不额外增加密封胶条的情况下，阻挡大部分现场的粉尘侵入，适配车间、户外机柜这类多尘的部署环境。

　　从安装边界来看，设备整体外形为规整的长方体结构，底部预留了标准DIN导轨安装的卡扣位，同时也预留了壁挂安装的螺丝孔位，两种安装方式不需要额外加装转换配件，直接通过壳体本身的结构就能实现，安装时需要预留的空间除了设备本体的长宽尺寸之外，还要在天线接口一侧预留至少100mm的线缆弯折空间，避免天线接头过度弯折影响信号传输。设备内部的PCB安装位做了多层限位筋设计，主板固定时不需要额外加装支撑柱，通过壳体上下盖的筋位就能夹紧固定，既减少了装配零件数量，也能在设备受到振动时避免主板移位，适配车载、移动作业设备这类有持续振动的使用场景。

　　功能层面的结构适配也做了针对性设计，WiFi天线的内置安装位在壳体远离外接天线的一侧，避免蜂窝信号和WiFi信号之间产生干扰，壳体对应内置天线的位置没有做金属遮挡，保证WiFi信号的覆盖范围。设备的散热结构没有采用外露的散热孔，而是通过壳体本身的金属材质（工业款通常采用铝合金壳体）将内部芯片的热量传导到整个壳体表面散热，这种设计既能够满足长时间高负载运行的散热需求，也能避免粉尘、水汽通过散热孔进入设备内部，提升复杂环境下的运行稳定性。

　　在做这款设备的三维建模时，重点还原了各个接口的安装公差、壳体扣合的配合间隙、安装位的定位尺寸，所有接口的位置尺寸都匹配实际工业布线常用的接头尺寸，比如天线接口采用标准SMA接头的安装尺寸，电源接口匹配工业常用的DC端子或者端子台安装尺寸，网口位置预留了标准RJ45接头的插拔空间，不会出现接头插不到位或者和周边结构干涉的问题。对于结构设计从业者来说，这类工业通信设备的建模核心不是外观曲面的复杂度，而是各个安装位、接口的尺寸精度，以及装配逻辑的合理性，要保证模型导出后能够直接用于壳体开模、安装支架设计、机柜布局排布等实际工程环节，而不是仅做外观展示。

　　从实际选型适配的角度，这款设备的结构尺寸能够适配大部分标准工业机柜的安装位，也能直接固定在设备箱体的侧壁上，不需要额外定制安装支架，对于需要快速搭建现场通信网络的项目来说，这种标准化的结构设计能够大幅减少现场施工的工作量，同时可靠的固定结构也能降低后期维护的频率，避免因为设备松动、接口脱落造成的网络中断问题。建模过程中对各个受力部位做了结构加强处理，比如安装孔位、接口位置都做了局部加厚，避免安装时螺丝锁紧造成壳体开裂，或者插拔接头时造成接口部位的结构损坏，这些细节都是基于实际工业现场的使用反馈做的优化，也是工业级设备和消费级产品在结构设计上的核心差异。
