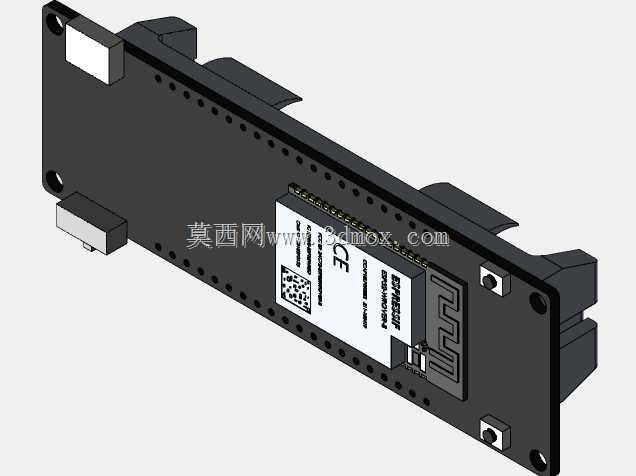

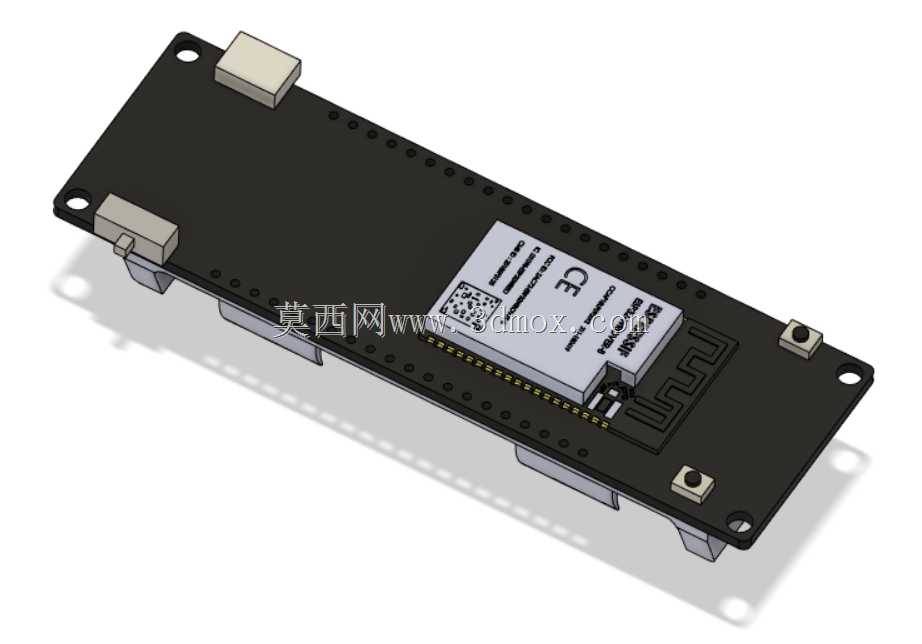

TTGO T-Energy ESP32开发板结构模型

在嵌入式智能硬件开发、物联网终端设备结构适配工作中，主控电路板的外围结构设计往往需要精准的板件尺寸参考，避免出现安装干涉、接插件对位偏差、固定孔位错位等常见工程问题，这款ESP32主控板的结构模型，正是为解决这类结构适配需求而搭建。模型还原了板件的核心安装边界，包括四角的固定通孔位置、孔径参数，板身整体长宽厚尺寸，以及板上搭载的核心模块、接插件、固定座的凸起高度与占位轮廓，能够直接导入结构设计软件中，作为外壳设计、安装支架设计、电池仓布局的参考基准，无需设计人员反复测量实物板件尺寸，大幅缩短前期结构适配的周期。

从实际应用场景来看，这类带电池支架的ESP32主控板常被用于低功耗物联网节点、便携式数据采集终端、户外环境监测设备的主控单元，结构设计时不仅要考虑板件本身的固定，还要预留天线的净空区域、电池的安装空间、外接接口的对位开口，模型中对板载WROVER B模块的占位、侧边接插件的伸出长度、底部电池支架的卡扣轮廓都做了精准还原，设计人员可以直接基于这些轮廓做避让设计，避免后期打样出现外壳压到板载元件、接口与外壳开口错位、电池安装后与板上元件干涉的问题。

设计思路上，模型没有对板上所有微小阻容元件做逐一建模，而是优先还原影响结构设计的关键特征：比如板身的安装孔位公差参考、高元件的高度轮廓、接插件的插拔空间预留边界、电池支架的卡扣配合尺寸，这些都是结构设计中最容易出现适配问题的部位，忽略无关的微小元件既可以降低模型的复杂度，提升结构设计时的软件运行流畅度，又不会影响核心的尺寸参考价值。对于需要做整机装配仿真的设计人员来说，模型的安装边界完全满足干涉检查的需求，可以直接将外围结构件与该板件模型做装配配合，验证固定螺丝的长度是否合适、外壳内壁与板上最高元件的安全间隙是否达标、外接插头插入后是否会和周边结构产生冲突。

在做便携式设备的结构布局时，还可以借助该模型评估板件与电池、天线、开关元件的相对位置，优化整机内部的空间利用率，避免因为尺寸预估偏差导致的内部空间浪费或者元件挤压问题，尤其对于小体积的手持类智能硬件，内部每一寸空间的布局都需要精准的尺寸参考，这类精准的板件模型能够帮助设计人员在方案阶段就完成合理的空间排布，减少后续反复改模的成本。
