十字型高扭矩螺丝刀批头结构设计

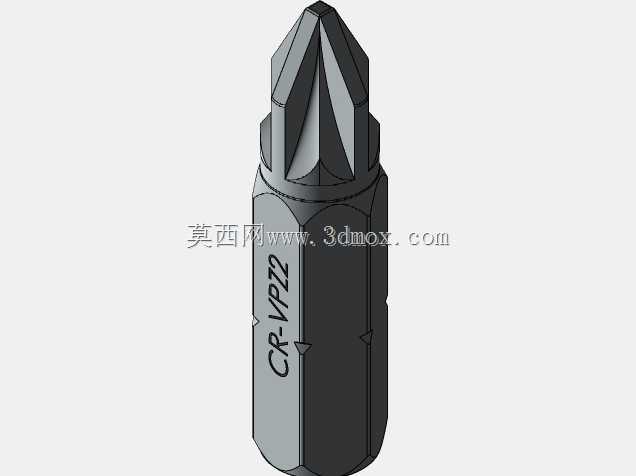

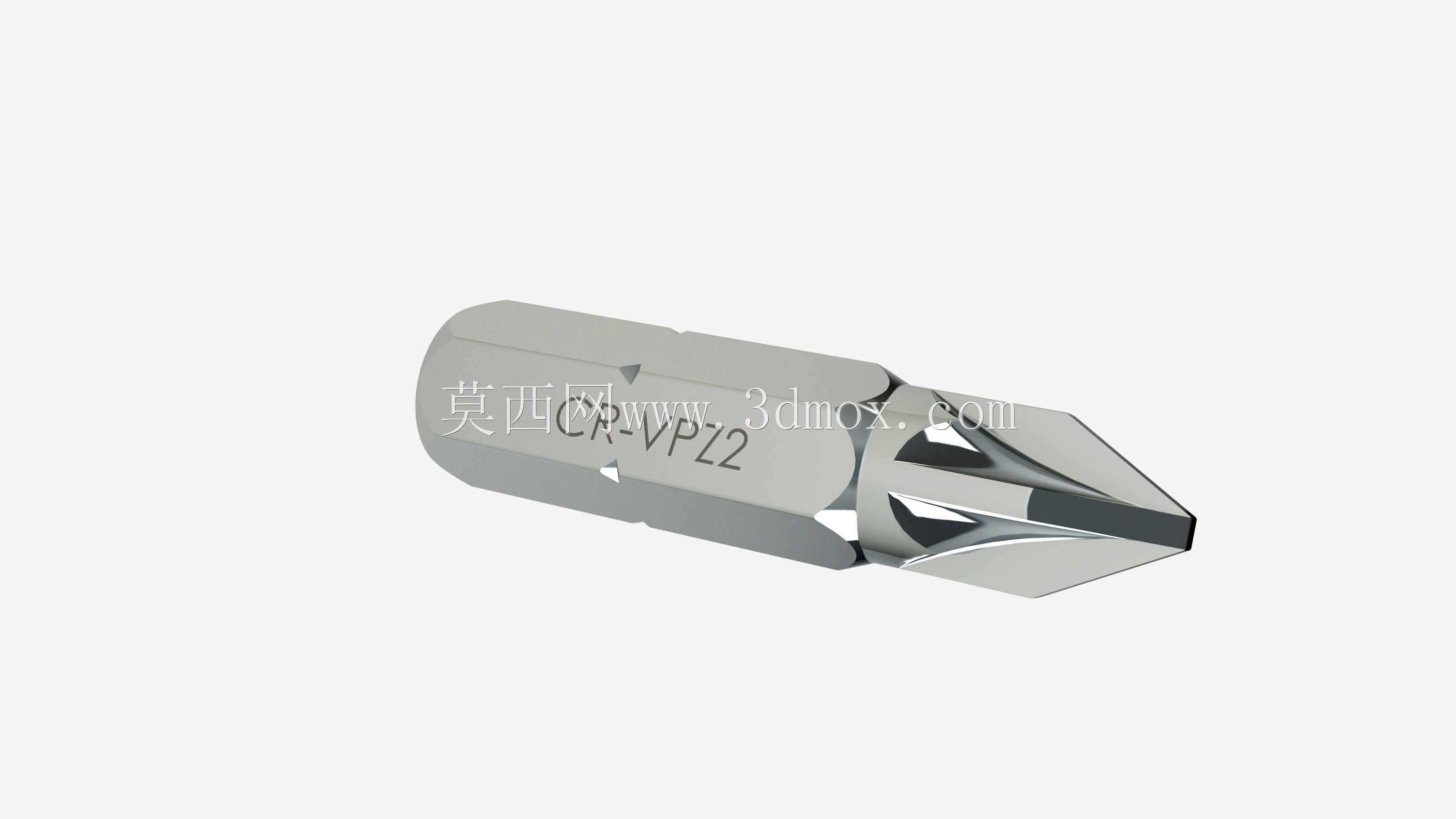

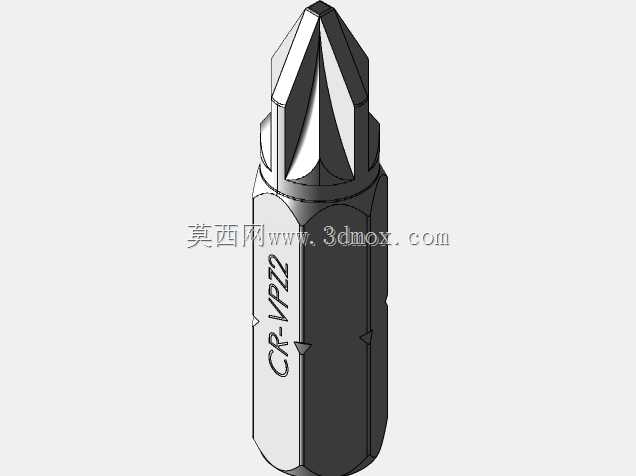

日常装配、设备维保、生产线锁付工位里，这类十字批头是最常用的旋具消耗件，区别于长杆螺丝刀的一体式结构，可换式批头能适配不同手柄、电动起子的快换夹头，大幅降低工具更换成本，覆盖从电子元器件小螺丝紧固到大型设备M6-M8规格螺栓锁付的多数场景。设计时首先要匹配十字槽螺丝的啮合角度，批头尖端的十字楔角做了精准的公差控制，插入螺丝槽后不会出现滑牙、跳头的问题，工作段的锥度过渡经过反复验证，既保证插入深度足够传递扭矩，又不会因为楔度过大撑裂螺丝十字槽。批头的尾端采用标准六角柄结构，直径控制在6.35mm通用规格，能直接适配市面上绝大多数电动起子、气动螺丝刀、手动棘轮手柄的快装夹头，插入深度的限位台阶做了圆角过渡，避免长期插拔磨损夹头内部的定位钢珠。批头整体长度控制在25mm短款规格，适合狭窄空间内的锁付作业，比如设备内部框架、电控柜接线端子旁的螺丝紧固，长柄工具无法伸入的位置，短批头搭配短款接杆就能获得足够的操作空间。刀头的工作段做了表面硬化处理的结构预留，建模时特意在刃口位置留了0.02mm的硬化层厚度余量，后续热处理后硬度能达到HRC60左右，应对普通碳钢、不锈钢螺丝的锁付不会出现刃口卷边、变形的问题。建模过程中先从尖端十字轮廓开始绘制，先确定十字四个翼的对称度，保证每一个翼的角度、厚度完全一致，避免锁付时单侧受力导致批头断裂；之后做柄部的六角拉伸，中间的过渡段采用圆弧平滑连接，消除应力集中点，毕竟批头断裂大多出现在截面突变的位置，圆弧过渡能大幅提升抗扭强度。实际使用中这类批头的损耗主要来自两个方面，一是长期高扭矩锁付导致的刃口磨损，二是倾斜操作导致的翼部断裂，所以建模时特意在十字翼的根部做了加厚处理，在不影响插入螺丝槽的前提下，尽可能提升根部的结构强度，就算操作时存在15度以内的倾斜角度，也不会轻易出现断尖的问题。批头表面的标识槽设计在中段位置，不会影响结构强度，同时方便现场作业人员快速识别批头规格，不用反复比对螺丝槽型，提升装配效率。整个模型的装配边界完全遵循通用快换批头的行业标准，不需要额外定制夹头就能直接适配现有工具，不管是生产线的自动化锁付设备，还是维修人员随身的手动工具，都能直接换装使用。
