燃气轮机配套VRT100高流量空载卸荷阀

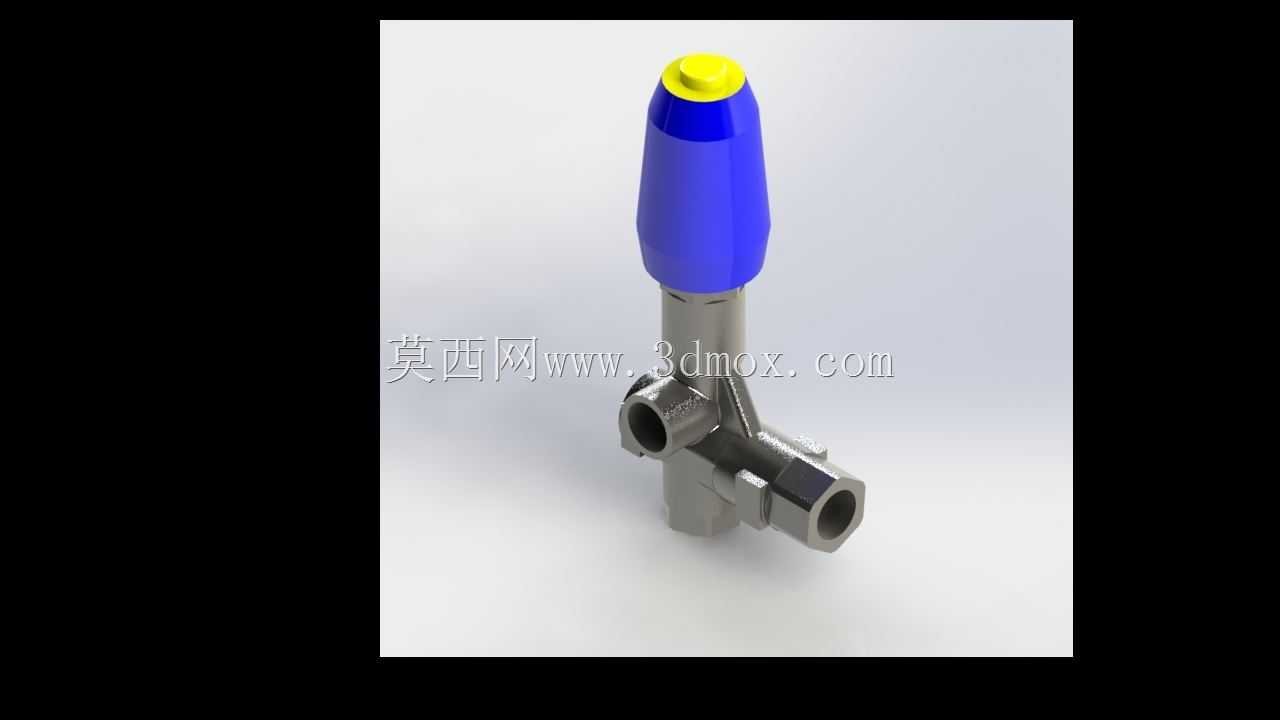

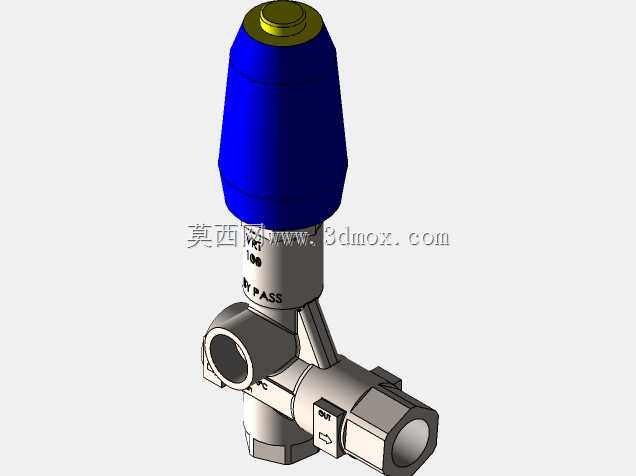

在燃气轮机的辅助流体管路系统中，这类卸荷阀的核心作用是在机组空载启动、低负荷运行阶段，自动旁通部分高压流体，将系统压力稳定在设定阈值内，避免泵组长时间带压过载，同时减少管路水锤、压力脉动对密封件、仪表测点的冲击损伤。VRT100这款高流量带旋钮的卸荷阀，适配19/35兆帕两个压力等级的系统工况，顶部的蓝色旋钮结构是手动压力调节端，建模时特意做了防滑棱面的细节还原，方便现场运维人员在调试阶段手动微调泄压阈值，旋钮顶部的黄色端盖是压力锁定标识位，调整到位后可通过内置的锁止结构固定旋钮位置，防止运行过程中受振动影响出现压力漂移。阀体采用角式流道结构，三个接口分别对应高压入口、泄压旁通口、下游出口，建模时严格还原了各接口的外螺纹安装边界，接口端面的密封倒角、螺纹退刀槽都做了1:1的结构还原，方便设计人员直接调用模型完成管路布管时的干涉检查。从设计思路上看，这款阀的流道做了圆弧过渡处理，没有直角节流突变，能降低高流量工况下的流阻损失，减少流体冲刷带来的阀体磨损，阀体上标注的BYPASS旁通标识位也做了细节还原，方便现场安装时快速识别接口功能，避免接错管路引发的系统故障。安装边界上，这款阀的顶部调节旋钮预留了足够的手动操作空间，建模时将阀体各棱角的铸造圆角、金属表面的加工面与非加工面的分界都做了区分，阀体侧面的流向箭头标识也完整还原，方便装配人员快速确认安装方向。在燃气轮机辅机系统的选型匹配中，这类阀的通径匹配是核心要点，模型还原的接口尺寸可直接对接管路法兰、快插接头的标准模型，不需要二次调整尺寸，能大幅缩短辅机管路的设计周期。同时模型还原了阀体内置的弹簧腔、阀芯滑动腔的外部结构轮廓，在做设备整体布局时，可以提前预留出阀体检修的操作空间，避免后期运维时出现拆装空间不足的问题。不同于普通低压管路的卸荷阀，这款适配燃气轮机工况的阀件在结构上做了加强处理，阀体壁厚满足高压工况的强度要求，调节旋钮的阻尼结构也做了对应设计，避免高压流体冲击下旋钮出现误转动，建模时这些结构的外部特征都做了精准还原，能为后续的有限元受力分析、装配仿真提供准确的模型基础。
