广电级光纤信号微型转换设备结构设计

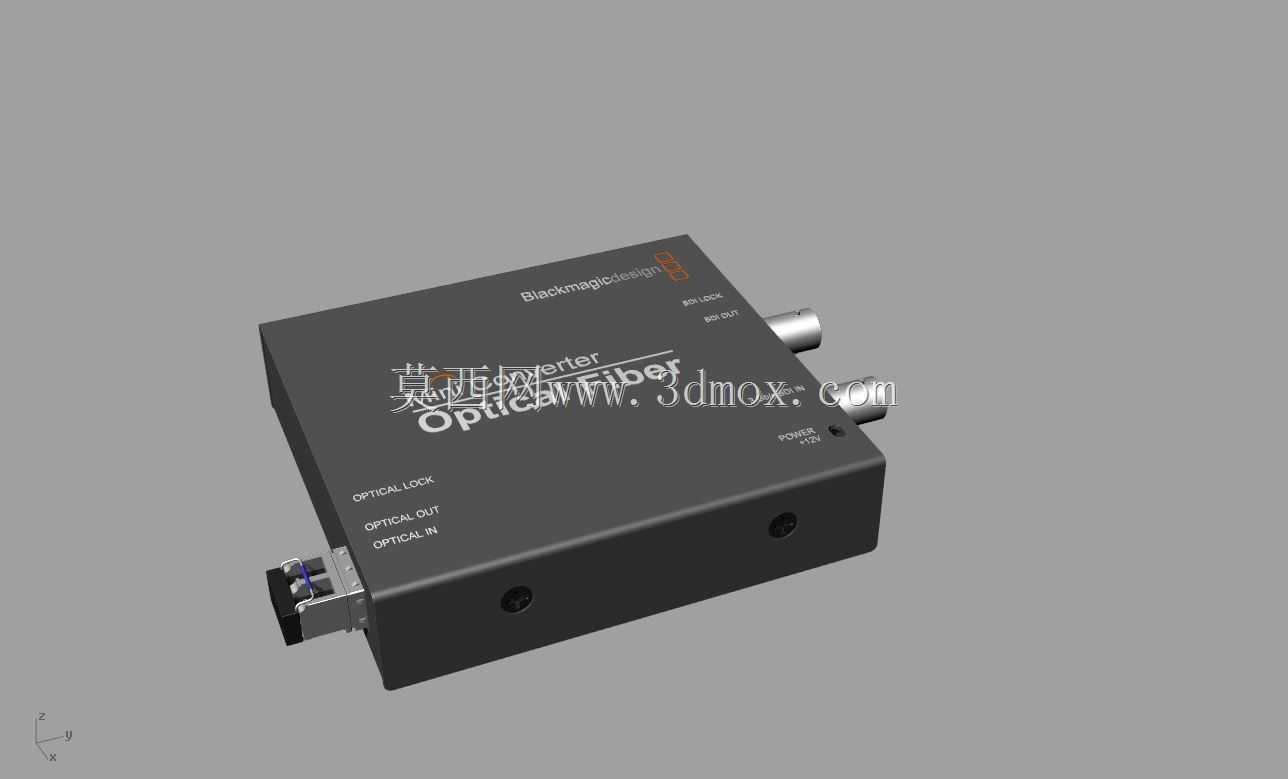

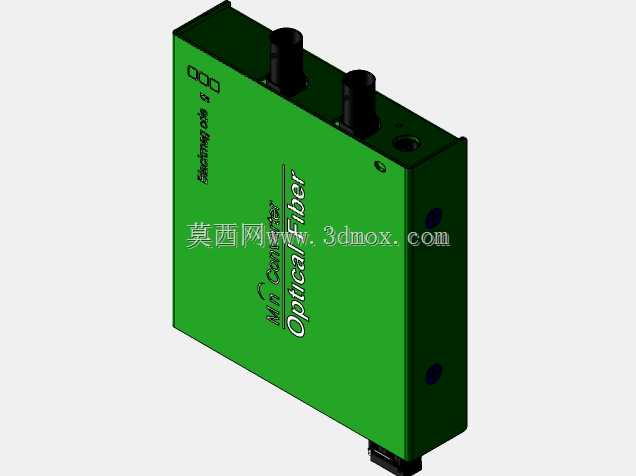

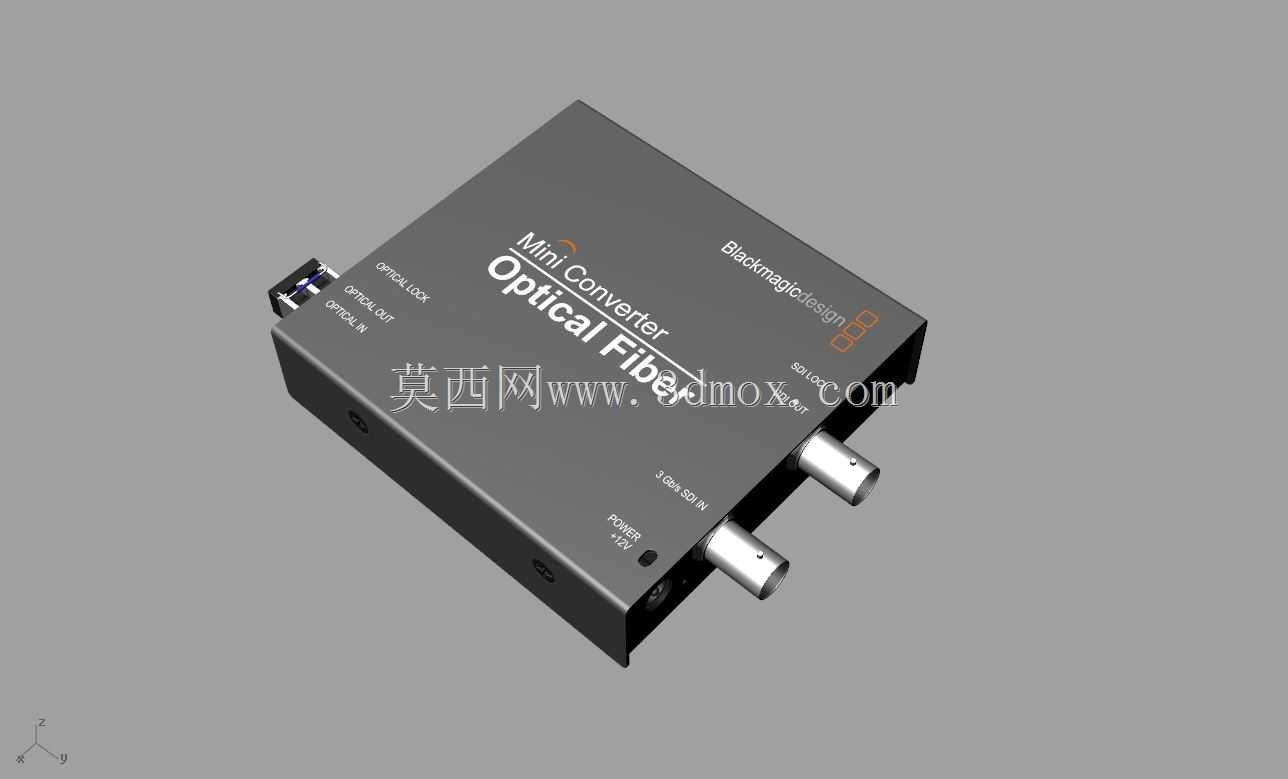

这款微型光纤转换设备主要面向广电演播室、户外赛事转播、远距离高清视频传输场景设计，核心作用是完成SDI电信号与光信号的双向互转，解决同轴电缆传输高清视频信号距离不足、易受电磁干扰的痛点，在演播室机位集群部署、转播车远距离机位布设、影视拍摄现场信号回传等场景中，可直接嵌入现有信号链路，无需额外调整原有布线架构。从结构设计角度看，整机采用紧凑的长方体金属壳体，外壳选用一体拉伸的铝合金材质，表面做哑光硬质氧化处理，既可以屏蔽外界电磁干扰对内部信号处理电路的影响，也能提升设备在频繁移动使用场景下的抗磕碰、抗磨损能力，壳体边角做小角度倒角处理，避免安装调试过程中划伤操作人员或线缆外皮。设备接口布局充分考虑现场布线的操作便利性，两个BNC同轴接口布置在壳体同侧端面，分别对应SDI信号的输入与环出，光纤接口布置在相邻侧端面，与电源接口、状态指示灯分区排布，避免不同类型线缆插接时互相干涉，每个接口旁都做了激光蚀刻的标识，即使在演播室弱光环境下也能快速识别接口定义，减少接错线的概率。设备的安装边界设计兼顾了固定安装与临时使用两种需求，壳体底部预留了标准1/4英寸螺孔，可直接固定在摄像机热靴配件、桌面支架或者标准机柜的盲板上，整机厚度控制在常规广电周边配件的兼容尺寸范围内，多台设备并排安装时不会占用额外的机柜空间，壳体侧面预留了散热格栅，内部电路与外壳之间填充导热硅胶垫，将工作产生的热量直接传导到金属外壳散出，长时间连续工作也不会出现过热导致的信号丢帧问题。内部结构采用分层堆叠设计，信号处理主板与电源模块做物理隔离，避免电源纹波干扰高清信号的传输质量，光纤模块采用插拔式固定结构，后期维护更换时无需拆解整个壳体，只需要拆开对应侧的端盖即可完成模块替换，降低现场运维的难度。设备的状态指示灯嵌入在壳体侧面接口旁，分别对应电源状态、光信号锁定状态、SDI信号状态，指示灯采用柔光扩散设计，亮度适中，既不会在暗环境下产生多余光干扰拍摄，也能让操作人员快速判断设备工作状态。
