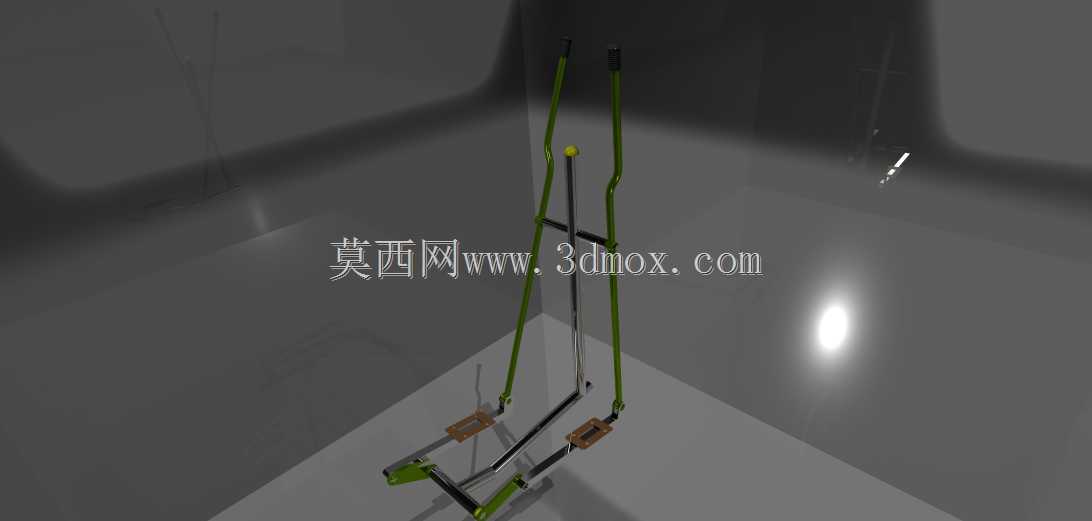

社区户外交叉训练健身器械结构设计

这类交叉训练户外健身器械，主要布设场景覆盖城市社区公共健身区、乡镇文体活动广场、公园配套健身带以及企事业单位的户外职工活动场地，面向全年龄段有基础锻炼需求的人群使用，可同时满足上肢、腰腹、下肢的多肌群协同训练需求，无需外接电源，依靠纯机械结构实现训练动作的阻尼反馈，适配露天长期放置的使用环境。从结构设计逻辑来看，整体采用落地式预埋安装方案，底部支撑脚预留膨胀螺栓固定点位，安装时需保证基础混凝土硬化层厚度不低于200mm，安装完成后设备整体水平度偏差需控制在千分之二以内，避免长期使用出现结构倾斜引发的安全隐患。主体框架采用圆管与方管组合焊接结构，主受力杆件壁厚不低于3mm，所有焊接位置做满焊处理后打磨焊渣，表面经抛丸除锈后做户外聚酯粉末喷涂，可耐受日晒雨淋的户外环境，降低锈蚀概率。设备的活动连接部位均配置自润滑轴承，无需频繁加注润滑脂即可保证转动顺畅，转动副位置设置有限位结构，避免动作幅度过大造成关节拉伤，同时在所有可能存在夹手风险的缝隙位置设置防护挡边，提升使用安全性。功能层面，该器械整合了推、拉、蹬踏、转体四类基础训练动作的结构支撑，使用者可根据自身锻炼需求选择不同的握持与支撑点位，分别完成胸部、背部、腿部、腰腹核心的力量训练，不同训练位的阻尼通过杆件力臂比例做适配设计，无需额外配置配重块即可提供适合普通人群的训练阻力，整体结构无易损易耗的复杂部件，后期运维仅需定期检查连接螺栓紧固度即可。外形尺寸方面，设备整体占地长度约1800mm，宽度约1200mm，安装时需在设备周边预留不小于800mm的安全活动空间，避免使用者运动时与周边障碍物发生碰撞，设备最高点距离安装完成面高度约1500mm，符合户外公共健身器材的安全高度规范，不会对周边行人通行造成视线遮挡。设计过程中针对不同身高人群的使用适配性做了点位优化，握持把手设置了多档高度适配区间，可满足150cm至190cm身高人群的使用需求，所有与人体接触的握持部位均做防滑纹理处理，冬季使用也可降低打滑风险，踏板表面设置凸起防滑纹，雨天使用时可快速排走表面积水，避免踩踏打滑。
