重载槽轮导向支撑滚轮支座结构

　　该支撑滚轮总成主要用于直线轨道导向、移动门体承载、工装台车侧向限位以及轻型输送设备的行走支承场景。结构采用两块折弯立板夹持槽轮的布置方式，轮体中部加工有环形凹槽，可与圆钢导轨、钢丝绳或凸出轨道配合，在承受径向载荷的同时限制横向窜动，避免运行过程中出现脱轨、偏摆。底座为平板焊接或折弯成型，板面预留四个安装孔位，通过外六角螺栓将整套组件固定在设备机架、移动小车或门体下方；立板与底板之间形成稳定的L形承力区域，载荷从轮轴传递到两侧立板，再经底板分散到安装基面，受力路径短且刚性较好。

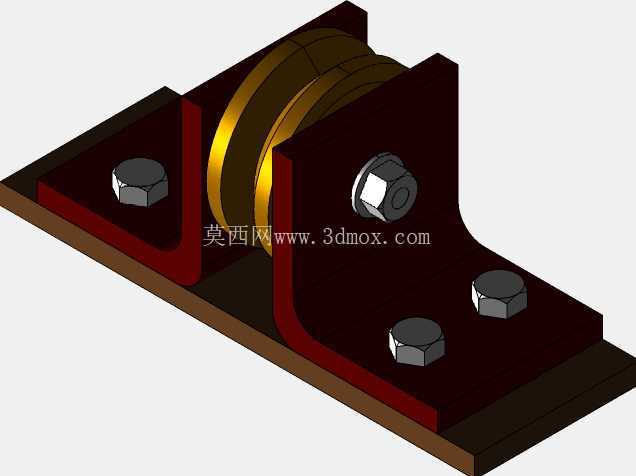

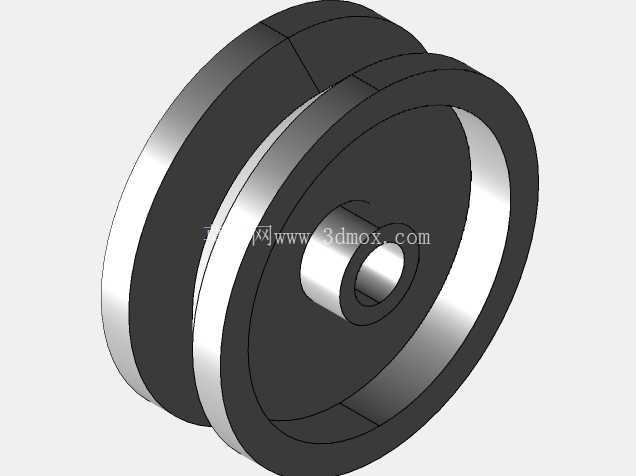

　　从建模细节看，槽轮位于两立板之间，轮缘两侧保留间隙，既保证转动空间，又防止轮体与支架发生摩擦。轮轴一端采用六角头结构，另一端配合螺母锁紧，轴肩与板孔形成定位关系，装配时可控制轴向预紧，使轮子灵活转动而不产生明显晃动。底板上的紧固件按矩形分布，靠近立板折弯根部布置，能够减小倾覆力矩对连接点的影响；对于冲击较大或频繁往复的工况，可在安装面增加定位销或焊接加强筋，进一步提高支座的抗疲劳能力。

　　外形边界方面，整体高度由轮径、底板厚度及立板折弯高度共同决定，长度方向需覆盖四个安装孔并留出扳手空间，宽度方向则以槽轮外径和两侧板间距为控制依据。现场布置时，应核对导轨中心线与槽轮凹槽中心的重合度，保证底板贴合面平整；若多组滚轮共同支承同一移动部件，还需调整各支座高度，使轮槽与轨道均匀接触，防止个别滚轮过载。该结构兼顾承载、导向和安装便利性，适合在防护门、牵引滑道、仓储移动架、焊接工装变位机构以及小型轨道设备中使用。三维设计中对板厚、轮槽半径、轴孔配合、螺栓间距和螺母避让区域均进行了实体表达，可直接用于干涉检查、装配关系确认和非标支座改型参考。
