减压阀配套双轴承支撑座结构件

　　该支撑构件属于压力调节类阀门内部轴系的核心承载部件，在减压阀的阀杆传动、阀芯启闭动作链路里承担径向载荷约束与同轴度定位作用，日常运行中要承受阀杆往复转动带来的交变径向力，同时抵消介质压力波动传递到轴端的附加冲击，避免轴系运行出现挠曲、卡滞，保障阀门调压动作的平顺性。

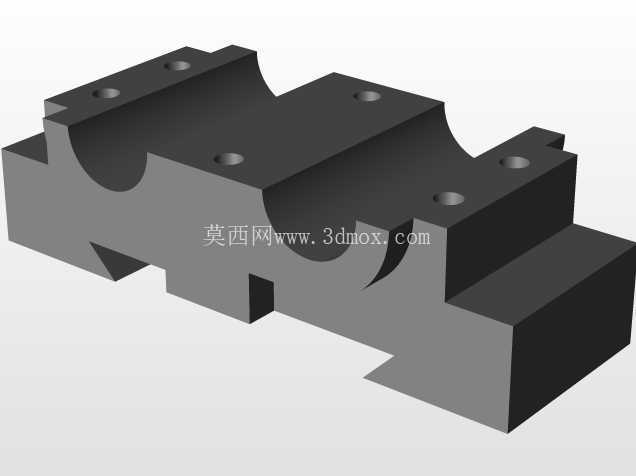

　　从结构布局来看，构件采用分体式双半圆轴承窝的排布形式，两个同轴的半圆弧承托槽沿长度方向对称布置，可分别对应两根平行传动轴或者同一长轴的两个支撑点位，相比单点位支撑，跨距布置的双支撑结构能大幅降低轴的悬臂长度，把轴的最大挠度控制在密封件允许的偏移范围内，减少阀杆填料处的偏磨泄漏风险。构件顶部的安装法兰面预留了多个沉头紧固孔，孔位沿支撑座的长度方向均匀分布，装配时可通过内六角紧固件将整个组件固定在阀门的中腔壳体安装基面，沉孔设计能够让螺栓头部完全埋入构件端面以下，不会和上方其他装配部件发生运动干涉。

　　建模过程中优先还原了铸件的工艺特征：主体承力部分采用等壁厚的块体构型，侧壁过渡处预留了铸造拔模斜度，底部设置的定位凸台可以和壳体上的限位凹槽快速嵌合，装配时无需反复调整对位就能保证两个轴承窝的同轴度公差。构件侧面的缺口结构是为了避让阀体内的流道凸起与配套传动连杆，在不削弱主体承载截面的前提下压缩了整个组件的占用空间，适配减压阀紧凑型中腔的安装边界。

　　实际选型适配时，该支撑座的安装基面平面度需要和壳体安装面匹配，两个半圆槽的孔径公差按照滑动轴承配合要求设定，既保证轴瓦或者衬套可以顺利压入槽内，又能避免工作状态下衬套随轴转动发生移位。构件底部的阶梯凸缘同时承担轴向限位作用，当轴系受到介质轴向推力时，凸缘侧面可以将载荷传递到阀体壳体，不需要额外增设轴向挡圈，简化了阀门内部的装配工序。这类支撑结构也可通用在其他中小通径的工业调节阀、截止阀的传动腔内部，在泵类、小型减速机的平行轴支撑场景中，同构型的轴承座也能通过调整安装孔位直接复用，兼顾了零件的通用性与工况针对性。
