带键槽单槽V型传动滑轮结构设计

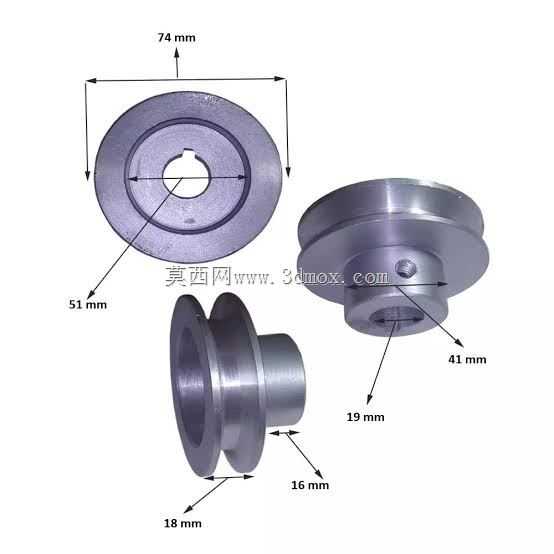

这类带键槽的单槽V型滑轮，在轻工输送线、小型物料提升装置、台式加工设备的传动系统中应用十分广泛，核心作用是通过V带的楔面摩擦传递旋转扭矩，相比平带轮能提供更大的传动摩擦力，降低带体打滑概率，适合中心距不大、传动比要求稳定的中低速传动场景。从结构设计来看，轮体采用一体式台阶轴孔结构，轮毂侧延伸出的定位轴段长度16mm，可直接穿入设备安装板的对应孔位，配合轴端挡圈就能完成轴向定位，不需要额外加装轴套来调整安装间隙，能减少装配环节的零件数量。轮缘的V型槽尺寸适配常规截面的三角带，槽面做了等厚处理，保证带体与槽面的接触面积均匀，避免局部应力集中导致带体过早磨损；中心孔开设的标准键槽，能与传动轴上的平键紧密配合，彻底消除传动过程中轮体与轴的相对转动，保证扭矩传递的可靠性，不会出现长期运行后轮体空转的问题。尺寸参数上，轮体外缘总直径74mm，V型槽的槽底基准直径51mm，这个直径配比能保证V带嵌入槽内后，带体顶面与轮缘顶面基本齐平，不会出现带体嵌入过深加剧磨损、或是嵌入过浅容易脱带的问题；轮毂侧的安装轴段直径18mm，适配常规的同直径光轴传动结构，轮体总宽度41mm，其中V型槽的有效工作宽度19mm，刚好容纳单根标准V带的安装空间，不会出现带体在槽内左右窜动的情况。设计过程中需要重点控制几个形位公差：首先是V型槽的槽面与中心孔的同轴度，要是同轴度偏差过大，传动过程中会出现带体周期性松紧变化，引发设备振动、带体疲劳损坏；其次是键槽的对称度，要保证平键安装后两侧受力均匀，避免单侧挤压导致键变形、键槽崩裂；另外轮体的动平衡也要做基础校核，因为这类滑轮常用在转速每分钟几百转的传动场景，轻微的重量不均就会引发支架共振，影响整套设备的运行稳定性。实际选型适配时，要注意安装侧的空间预留，因为轮毂突出段长度16mm，安装板与轴承座之间需要留出至少20mm的避让空间，避免轮体旋转时与固定结构发生刮擦；同时V型槽的表面粗糙度要控制在合理范围，过于光滑会降低摩擦系数容易打滑，过于粗糙则会加速带体的磨损，一般加工到Ra3.2的粗糙度就能兼顾摩擦性能与耐磨寿命。这类滑轮相比分体式结构，整体刚性更好，能承受一定的短时过载冲击，在小型农机、家用加工设备、自动化输送工位的动力传递环节都能稳定适配，不需要复杂的维护，只需要定期检查V带的张紧度与键槽的配合间隙即可。
