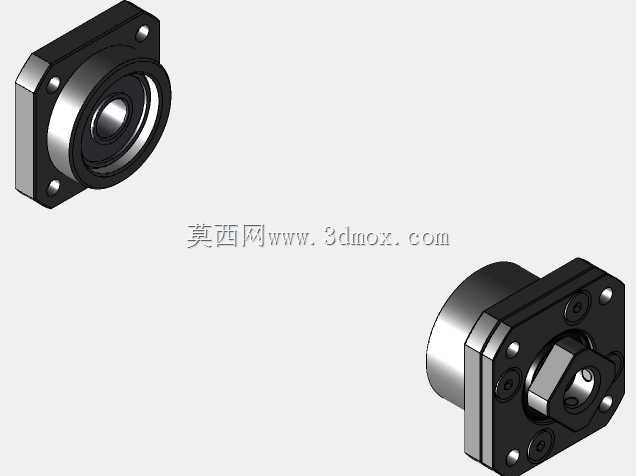

这类法兰式支撑座主要配套滚珠丝杠副使用,在数控进给传动链路里承担丝杠端部的径向与轴向载荷约束,是线性传动系统里保障传动精度、抑制丝杠运行挠曲的核心支撑部件,常见于数控加工设备、精密检测平台、自动化移栽模组、电子制造贴装设备的进给单元中,也会出现在木工开料机、激光切割设备的传动工位上。从结构设计来看,该支撑座采用方形法兰安装面,四个角位预留沉头安装孔,安装时可直接通过内六角螺栓将座体锁紧在设备安装立板或型材端面,相比圆形法兰座,方形结构的安装定位更便捷,无需额外加工止口防转,适配常规的平板安装面,安装边界上法兰边的外廓尺寸略大于内置轴承的外圈直径,既保证螺栓安装空间充足,也不会过度占用设备安装区域的空间。座体内部集成了适配丝杠轴径的角接触轴承组,可同时承受径向载荷与双向轴向载荷,预紧结构设置在法兰端的压盖位置,通过压盖上的小螺栓锁紧即可调整轴承预紧量,消除轴承游隙,保障丝杠高速回转时的支撑刚性,避免运行过程中出现轴向窜动影响传动定位精度。支撑座的伸出端为圆柱定位段,可与设备安装板上的预制定位孔配合,保证座体安装时与丝杠轴线的同轴度,降低安装调试时的找正难度,伸出段的长度根据配套轴承的厚度设计,不会与丝杠端部的锁紧螺母、联轴器产生运动干涉。在实际选型应用中,这类支撑座通常成对使用,一端作为固定端承担双向轴向载荷,另一端作为支撑端允许丝杠因温升产生的轴向伸长,适配不同行程的滚珠丝杠传动场景,座体采用发黑处理的碳钢材质,表面硬度与防锈能力满足车间常规工业环境使用需求,内置轴承的密封结构可阻挡加工过程中的切屑、切削液、粉尘进入轴承滚道,延长支撑部件的维护周期。设计建模时需要重点保证安装孔的位置度、轴承安装孔的圆柱度与同轴度,以及压盖安装面与轴承孔轴线的垂直度,这些形位公差直接影响后续装配后丝杠的回转精度,若公差控制不当,会导致丝杠运行时出现卡顿、温升过快、定位精度超差等问题,建模过程中需预留轴承安装的配合公差,座体与轴承外圈采用过渡配合,压盖与轴承外圈的接触端面需保证平面度,避免锁紧后轴承外圈出现偏斜。
