小型电动辊式卷板成型设备结构设计

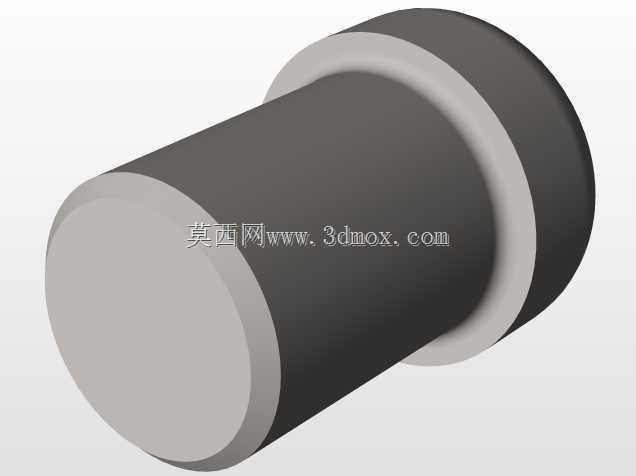

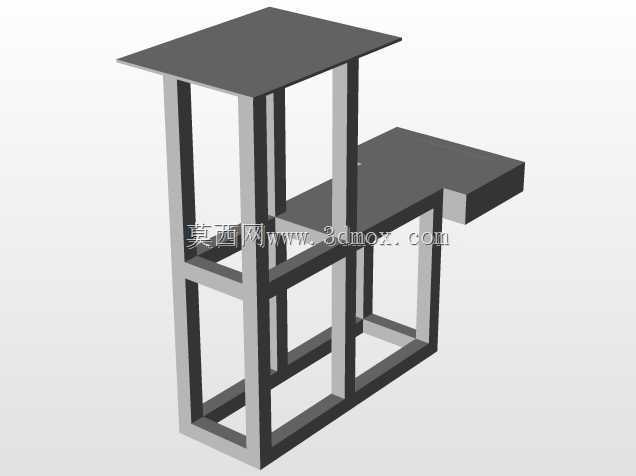

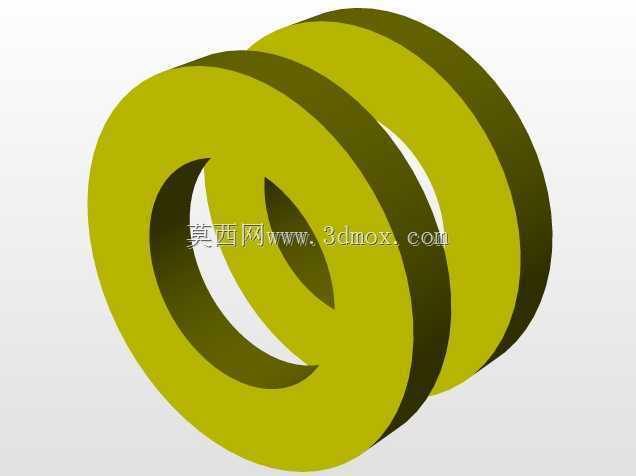

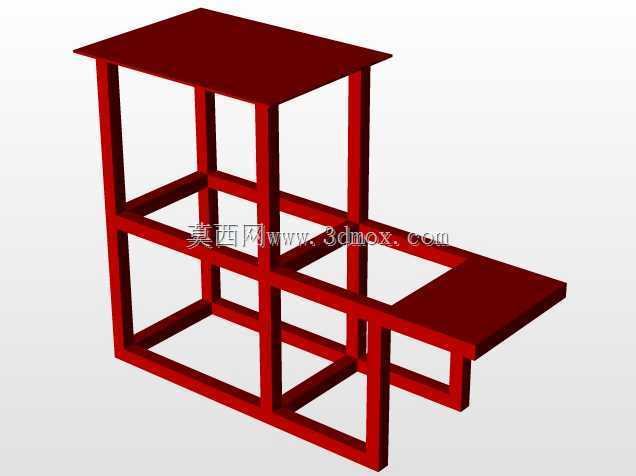

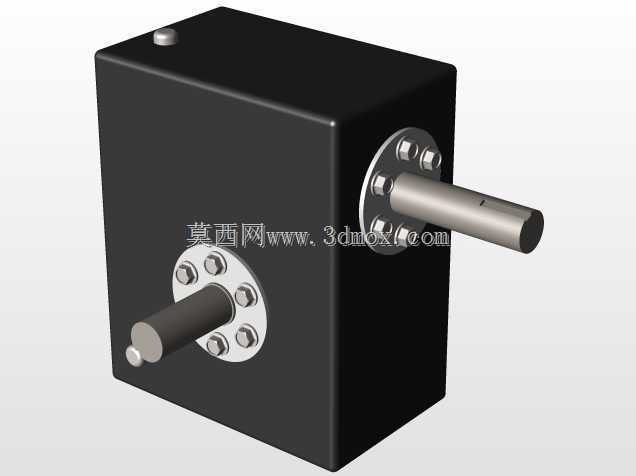

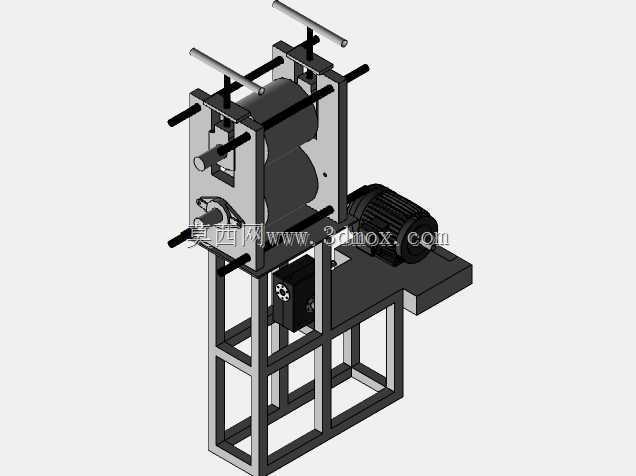

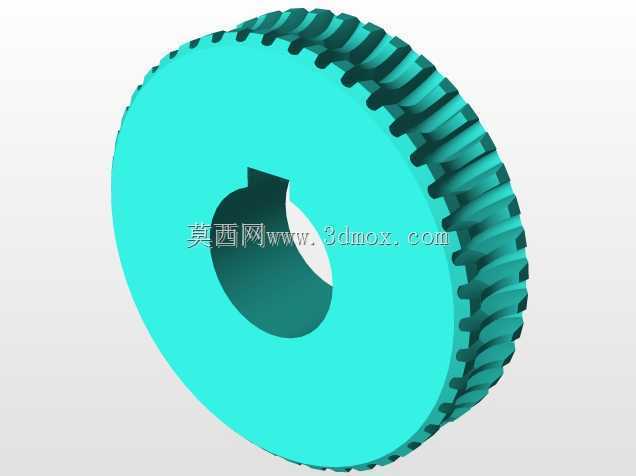

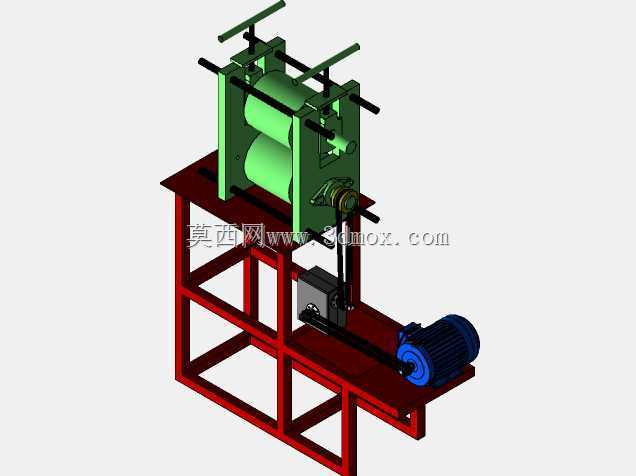

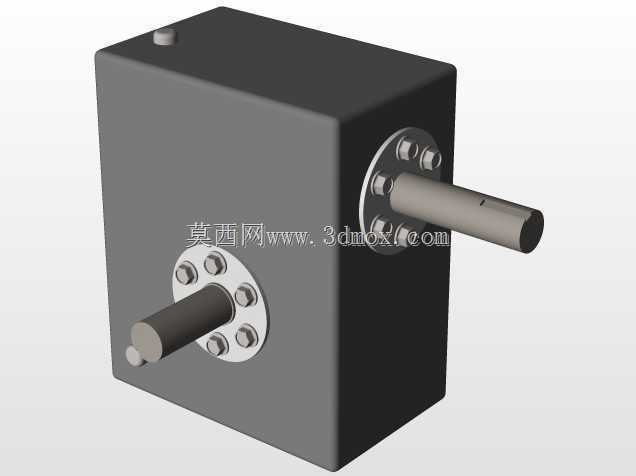

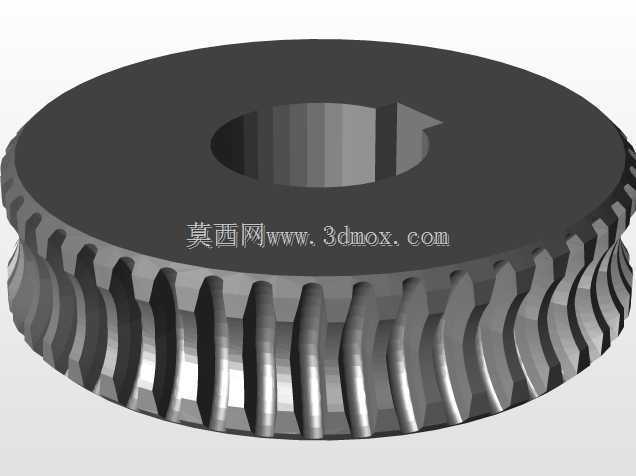

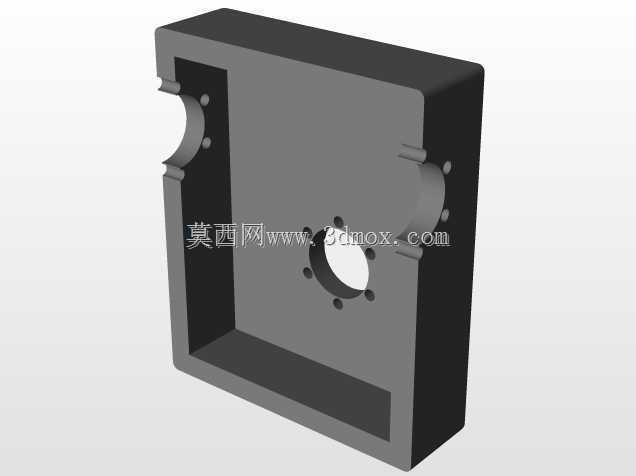

　　在小型钣金加工、教学实训、五金件小批量试制场景中，这类辊式卷板设备是完成金属板材弯卷成型的核心工装，区别于大型工业卷板机的重载设计，该设备聚焦小尺寸薄板的卷制需求，适配厚度1-3mm的普通钢板、铝板等常用钣金材料，可完成圆筒、弧板等基础回转类钣金件的成型作业，在五金制品加工、实训教学演示、小型维修车间的单件加工场景中具备较高的适配性。从结构布局来看，设备采用下置驱动、上置辊压组件的排布逻辑，底部为方管焊接成型的框架式机架，方管选型兼顾结构刚性与整机重量控制，机架底部预留电机安装位与传动组件排布空间，驱动端采用标准卧式电机搭配带传动结构，动力通过皮带轮传递至下辊轴，带传动的设置可在辊压过载时提供打滑保护，

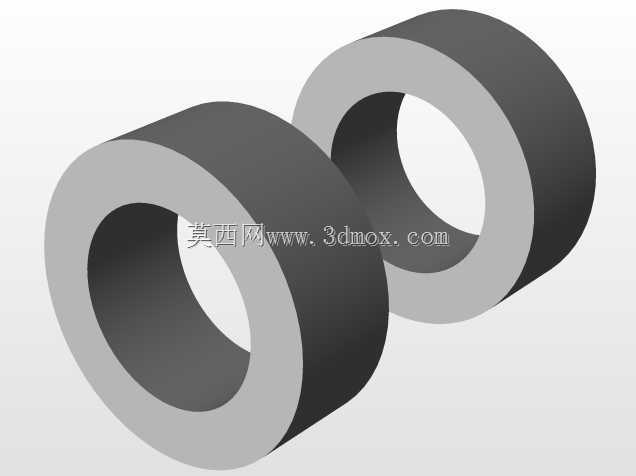

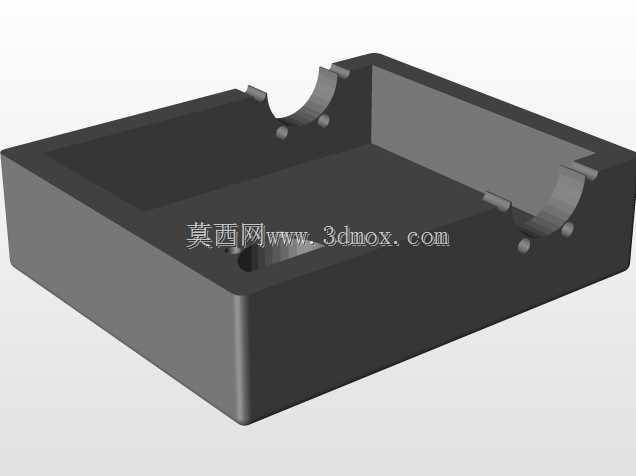

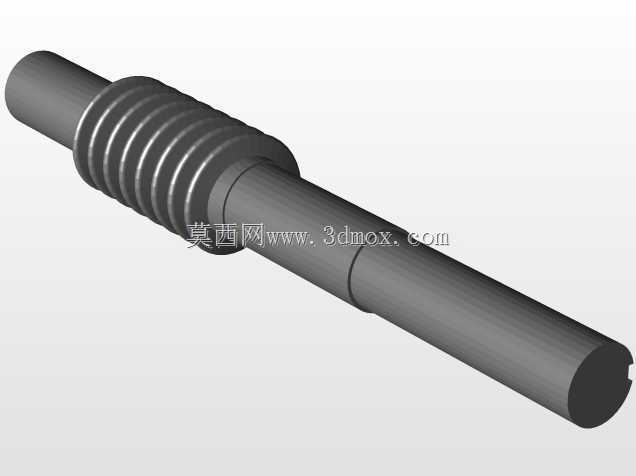

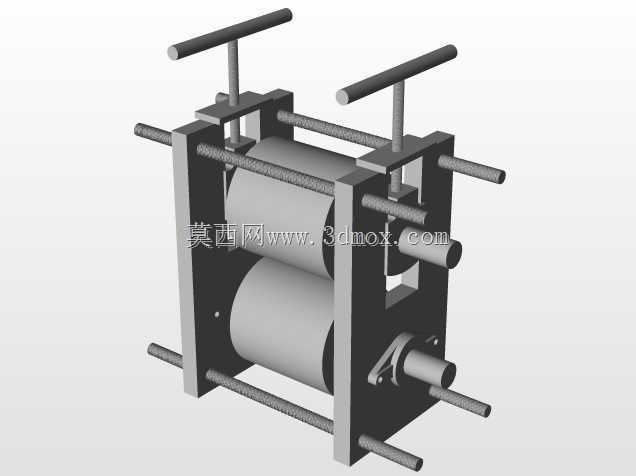

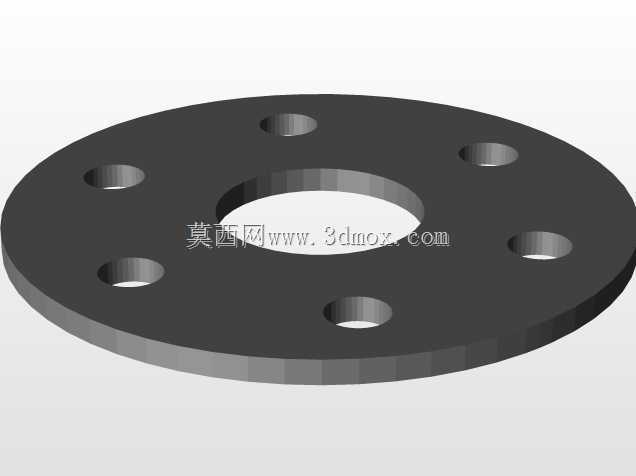

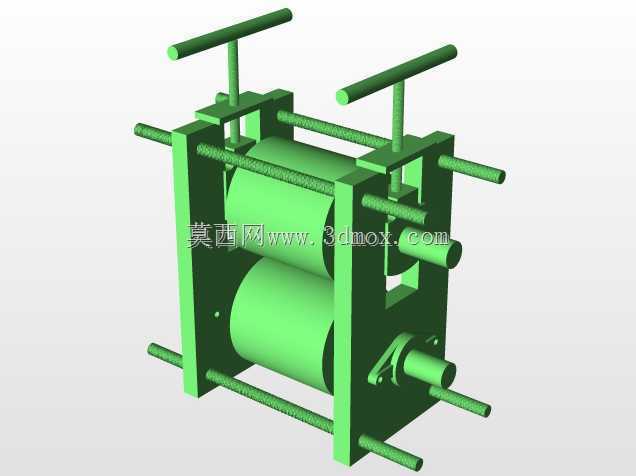

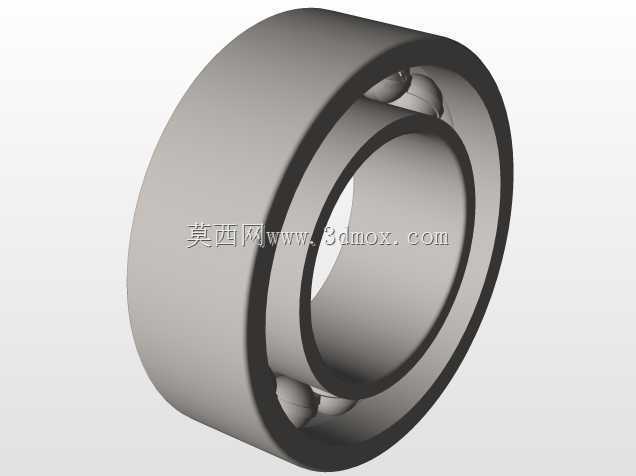

　　避免硬传动导致的辊轴变形或电机烧损，同时带传动的缓冲特性可降低辊压过程中板材咬入瞬间的冲击载荷，提升运行平稳性。辊压组件部分采用双辊平行排布结构，上辊两侧设置手动调节螺杆，可通过旋转顶部的操作手柄调整上辊与下辊的辊缝间距，适配不同厚度板材的卷制需求，同时可通过调整两侧辊缝的差值完成锥度弧面的卷制作业，辊轴两端采用滑动轴承座支撑，轴承座与机架侧板采用滑槽式配合，保证调节过程中辊轴的平行度偏差控制在允许范围内，避免卷制过程中出现板材跑偏、成型件锥度超差的问题。机架的焊接结构采用满焊工艺处理，焊接后需做时效去应力处理，避免长期承载后出现机架变形导致辊轴平行度失准，机架的安装平面预留地脚螺栓孔，可固定在车间地面或实训工作台面上，

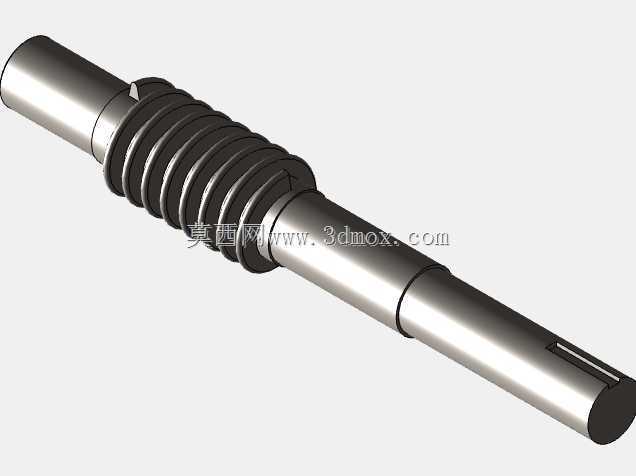

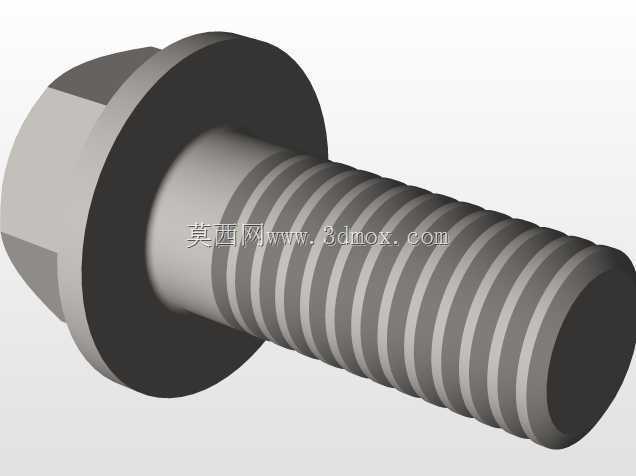

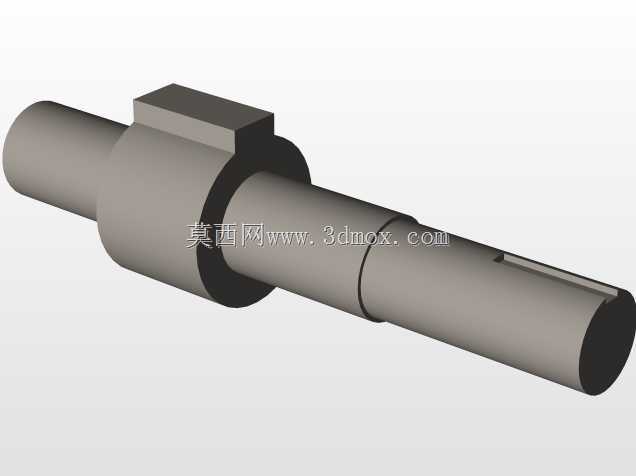

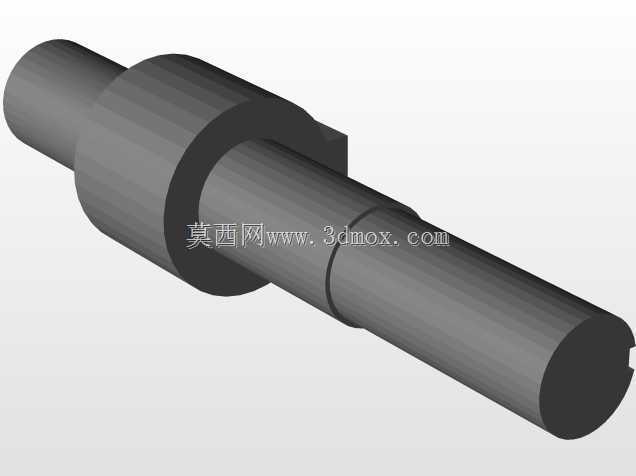

　　降低设备运行过程中的振动幅度，整机的安装边界控制在1200mm×800mm×1500mm范围内，占地面积较小，可适配小型加工场地的空间排布需求。从设计逻辑上，该设备优先考虑结构的易加工性与维护便捷性，所有结构件均采用常规型材与标准件，无特殊定制的异形零部件，辊轴采用45号钢调质处理后表面做淬火硬化，硬度达到HRC45-50，保证长期辊压作业下辊面不会出现压痕、磨损变形，延长核心部件的使用寿命；传动部分的皮带轮采用标准V带轮，皮带为通用标准型号，后期维护更换无需定制配件，降低使用成本。设备的操作逻辑简单，操作人员调整好对应板材厚度的辊缝后，将板材从辊缝一侧送入，启动电机后下辊通过摩擦力带动板材进给，

　　经过上下辊的挤压后板材产生塑性弯曲变形，通过多次调整辊缝逐步进给，即可将平板卷制为目标曲率的弧形件或圆筒件，上辊的一端设置可拆式轴承端盖，卷制完成后可拆开端盖将成型的圆筒件从辊轴端向取出，解决闭合圆筒的卸料问题。在实际应用中，这类小型卷板设备可完成通风管道薄壁圆筒、小型储料筒、工艺灯罩等小尺寸回转钣金件的加工，相比手工敲制成型的方式，辊压成型的工件曲率均匀、表面无锤痕，成型效率提升数倍，同时设备的结构简单，故障点少，对操作人员的技能要求较低，经过简单培训即可完成操作，在小型加工场景中具备较高的实用价值。设计过程中对机架的受力变形做了校核，在最大辊压力工况下，机架侧板的最大变形量控制在0.1mm以内，保证辊缝在承载过程中的偏差不会影响成型精度，辊轴的挠度变形也做了对应验算，在满幅板材卷制时，辊轴中间位置的最大挠度不超过0.05mm，保证卷制出的工件整体曲率一致，不会出现中间直径大、两端直径小的腰鼓形缺陷。设备的传动部分设置安全防护罩，将皮带轮、传动皮带等运动部件完全封闭，避免操作过程中衣物、工具卷入传动结构造成安全事故，电机控制采用常规的启停按钮加过载保护开关，出现过载时可自动切断电源，保护电机与传动部件不受损坏。
