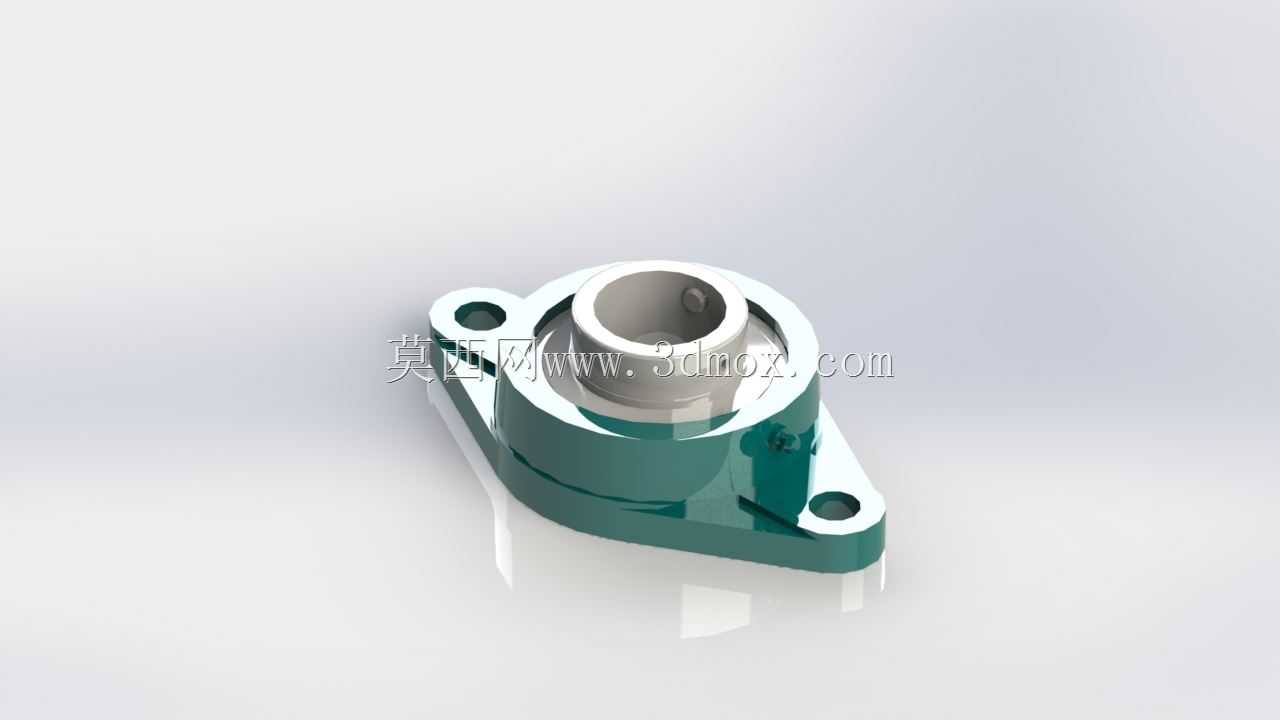

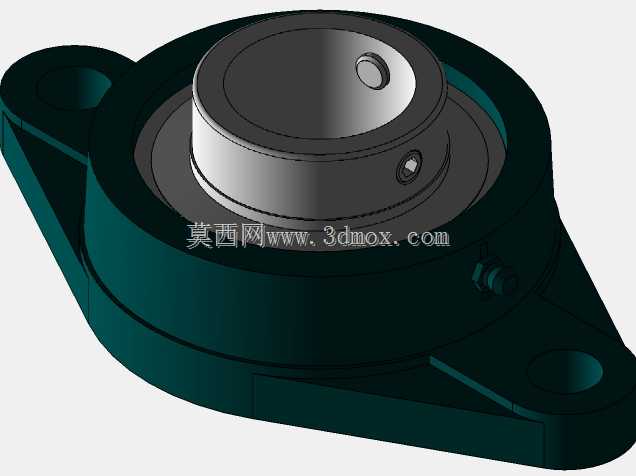

诺洛兰805UFCL208菱形带座轴承结构

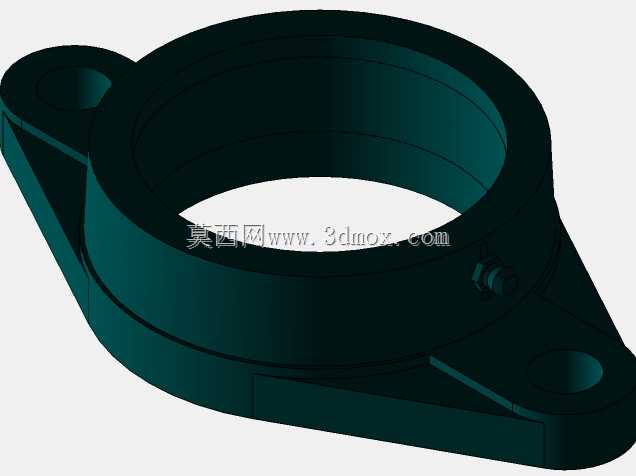

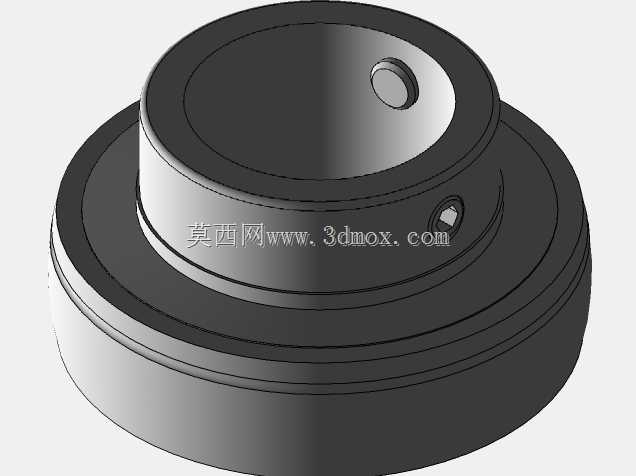

做输送线、轻工包装设备的结构设计时，选型带座轴承永远是绕不开的基础环节，这款菱形法兰安装的枕式轴承座，是轻载传动场景里性价比极高的支撑方案。日常做设备布局时，很多新手容易忽略安装边界的预留，这款两孔菱形安装的结构，相比四孔方形座，对安装面的空间要求更低，两个安装孔沿法兰对角分布，在窄小的型材架、钣金侧板上都能完成固定，不用额外扩宽安装面，适配20mm内径的配套轴承，刚好匹配常用的光轴、输送辊筒轴端尺寸，做辊道线的从动端支撑、小型皮带机的张紧端固定都非常顺手。从结构设计逻辑来看，这类带座轴承的核心作用是给旋转轴提供稳定径向支撑，同时抵消传动过程中产生的小幅轴向窜动，轴承外圈和座体的配合采用过渡配合公差，既保证装配时轴承能顺利压入座孔，又能避免设备运行过程中轴承外圈跟转磨损座孔。座体本身的铸造成型结构做了加强筋过渡，在轴承安装孔和法兰安装面的衔接位置，没有做直角锐边，而是留了铸造圆角，能分散轴承受载时的应力集中，哪怕长期承受传动带的张紧拉力，也不容易在根部出现开裂问题。实际装配时要注意，两个安装孔的中心距需要严格匹配安装板的开孔位置，座体底部的法兰面和安装面贴合时，要保证平面度误差控制在0.1mm以内，不然锁紧安装螺丝后会导致座体变形，挤压轴承外圈造成卡滞，转动阻力变大。这类轴承座的应用场景覆盖非常广，除了常规的输送设备，在小型食品加工机械、纺织辅机、自动化料仓的翻板转轴支撑上都能见到，相比立式安装的P型座，菱形法兰的安装形式可以直接固定在垂直的设备侧板上，不用额外做转接支架，能减少装配零件数量，降低整机的装配工时。建模的时候要特别注意轴承内孔和安装孔的位置度公差，两个安装孔的轴线要和轴承内孔轴线保持平行，不然轴装上去之后会出现别劲的情况，长时间运行会加剧轴承磨损，缩短使用寿命。座体的轴承容纳腔做了轻微的倒角引导，压装轴承时可以顺着倒角慢慢压入，不会刮伤轴承外圈的配合面，法兰面上的安装孔做了沉头设计，锁紧螺丝之后螺丝头不会突出法兰面，避免和周边运动部件发生干涉。
