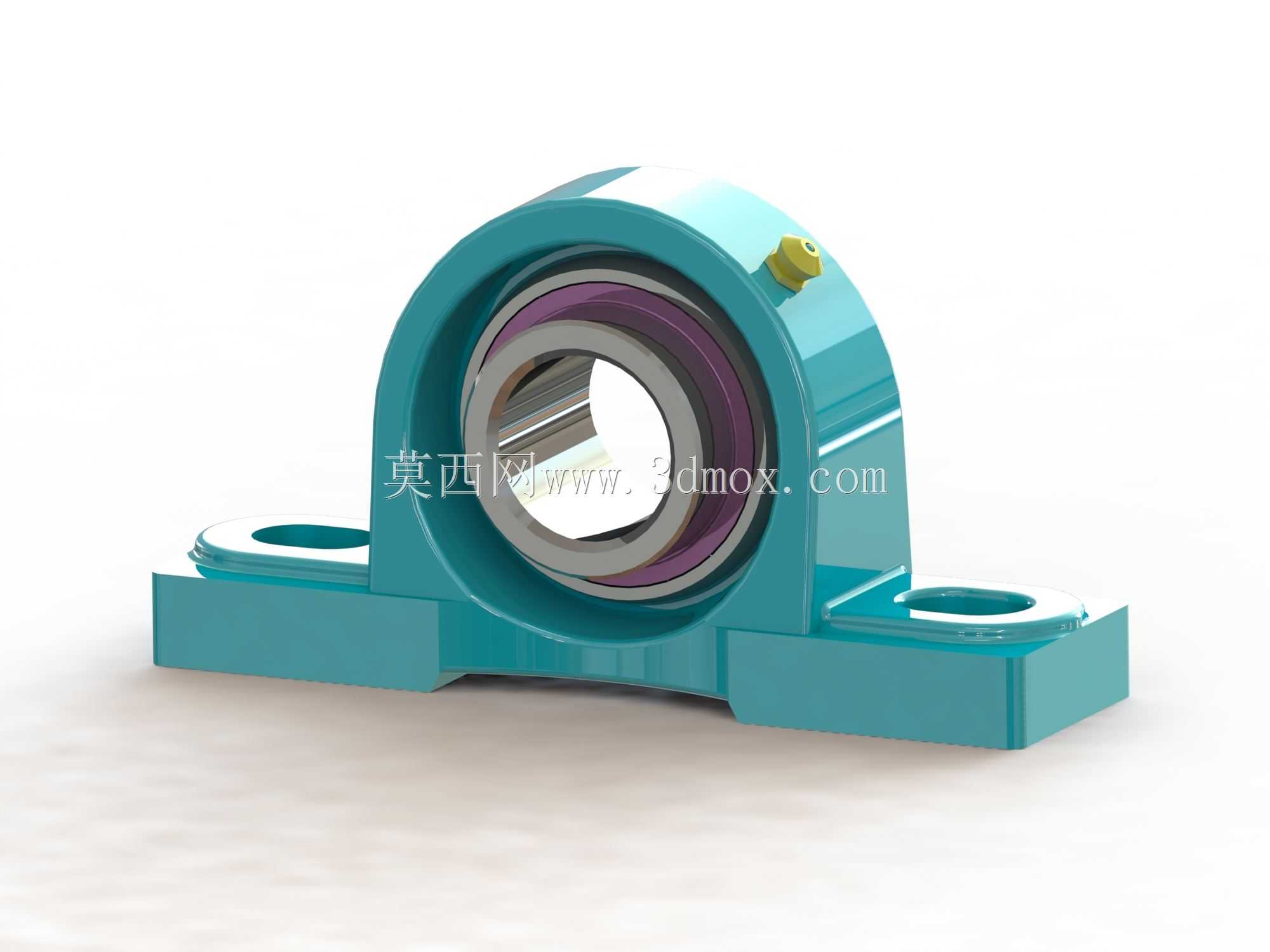

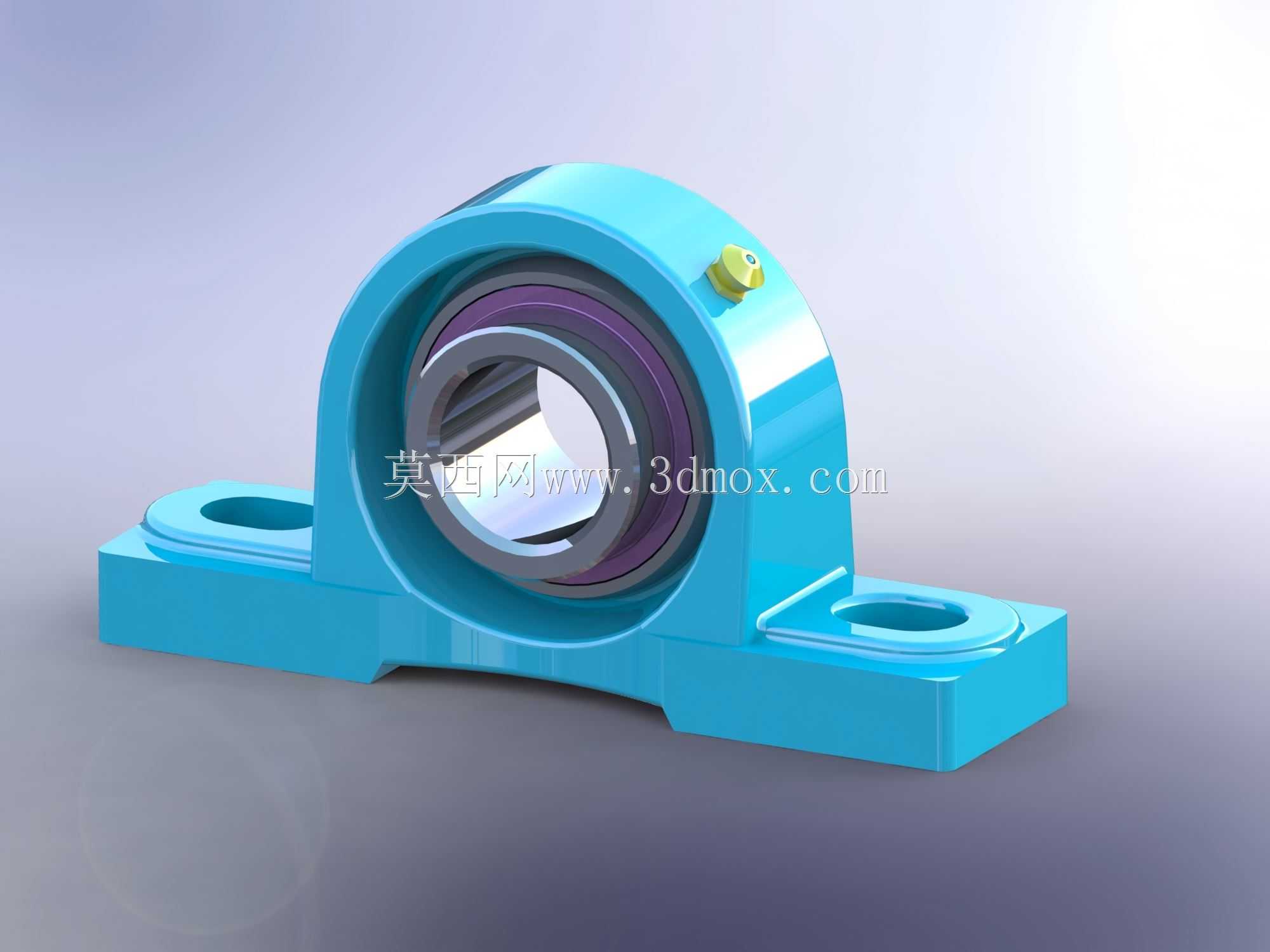

带座外球面立式安装轴承枕块结构

在各类输送线、轻工机械、中小型传动设备的支撑结构设计中，这类带立式安装基座的轴承支撑枕块是应用频次极高的零部件，很多刚入行的结构设计人员容易忽略这类部件的安装边界细节，导致后期装配时出现同轴度偏差、固定螺栓干涉、维护空间不足等问题。从实际使用场景来看，这类部件主要承担旋转轴的径向支撑作用，相比分体式轴承座，它的集成式铸造成型基座省去了轴承外圈与座孔的配研工序，安装时只需将基座通过两个安装孔固定在设备机架的预设平面上，再将加工好的轴穿入轴承内圈，拧紧顶丝即可完成装配，大幅降低了现场安装的技术门槛，尤其适合农机、食品输送线、小型风机这类对安装效率要求较高、维护人员专业能力参差不齐的应用场景。

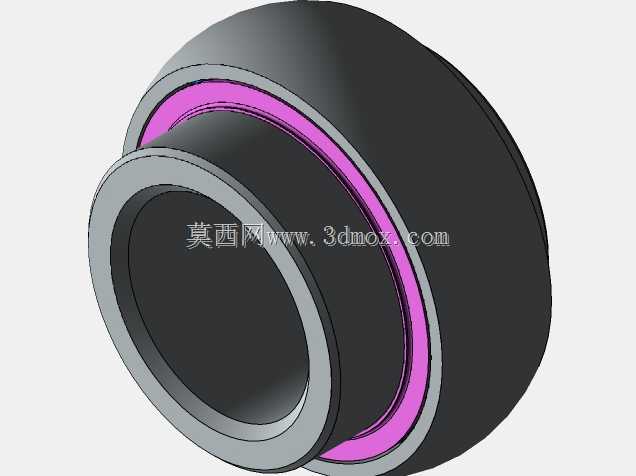

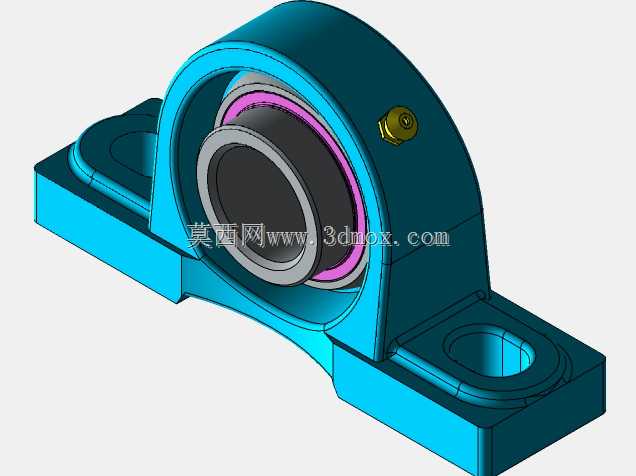

设计这类支撑枕块时，首先要明确安装平面的平面度要求，基座底部的两个安装脚为对称布局，安装孔为长圆孔设计，预留了一定的轴向调整余量，方便装配时微调轴承的轴向位置，补偿轴加工时的长度公差，两个安装孔的中心距是核心安装边界尺寸，设计机架安装位时必须严格匹配，否则会出现螺栓无法穿入、基座强行固定后产生内应力导致轴承早期磨损的问题。轴承部分采用带顶丝锁紧的外球面结构，内圈的顶丝孔正对轴上的预加工平面，锁紧后可传递一定的扭矩，避免轴与内圈出现相对转动，轴承两侧自带的密封结构可以阻挡常规工况下的粉尘、溅水侵入，适配多数无强腐蚀、无高浓度粉尘的工业环境。

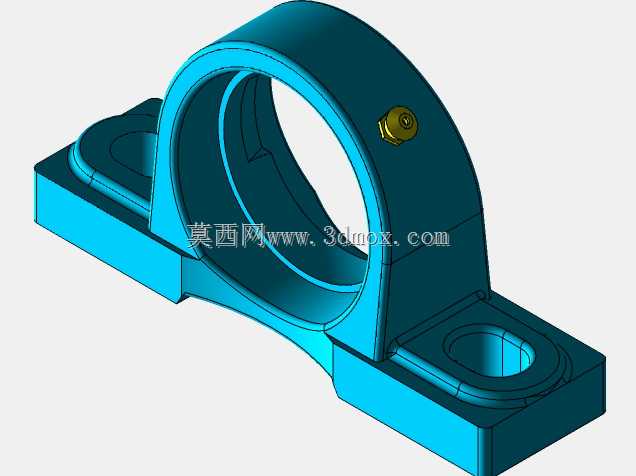

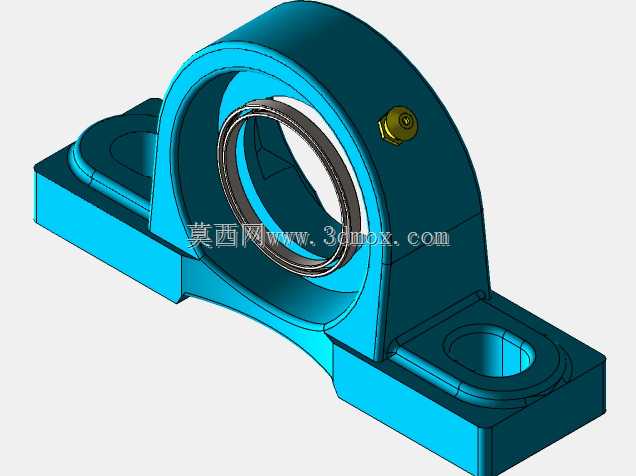

从结构特性来看，基座的弧形过渡设计并非单纯为了外观规整，而是通过圆弧过渡分散轴承承载时的应力，避免直角位置出现应力集中导致基座断裂，轴承外圈与基座的配合为过盈配合，出厂时已经完成压装校准，用户无需自行拆解，日常维护时只需通过注油嘴定期补充润滑脂即可，注油嘴的位置设计在基座顶部偏侧的位置，既不会干涉轴上其他传动部件的安装，也方便维护人员在设备运行间隙完成注油操作，不需要拆解周边防护结构。很多设计人员选型时容易只关注轴承内径参数，忽略基座的整体高度，也就是轴中心到安装底面的中心高尺寸，这个尺寸直接决定了传动系统的中心高匹配度，如果中心高偏差过大，会导致带轮、链轮等传动部件出现偏载，大幅缩短传动件和轴承的使用寿命。另外基座的两个安装脚厚度、安装孔的孔径也需要和所选的固定螺栓规格匹配，常规工况下选用8.8级的内六角螺栓即可满足固定需求，如果设备存在较大振动，还需要在基座与安装面之间加装减震垫片，避免螺栓松动。这类枕块的轴承内圈允许一定范围的角度偏差，可补偿机架焊接、加工时产生的小角度同轴度误差，降低了机架的加工精度要求，这也是它在中小型非标设备中被广泛应用的核心原因之一。
