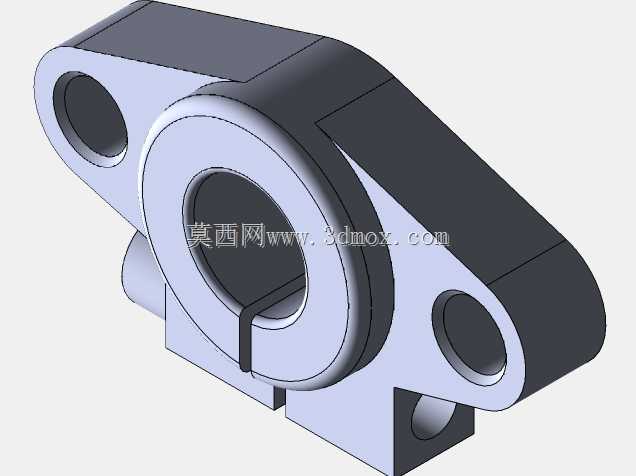

带安装耳菱形对开式滑动轴承座

这款对开式菱形法兰滑动轴承座，主要应用在中小载荷的传动系统中，常见于轻工输送线、小型自动化设备的转轴支撑工位，也可适配普通机床的辅助进给轴、包装设备的导辊安装位，用来承托旋转轴类零件，约束轴的径向跳动，同时抵消传动过程中产生的径向载荷，保证轴系运转的同轴度与稳定性。从结构设计来看，主体采用菱形切边法兰布局，两侧对称设置通孔安装耳，相比圆形法兰座，这种切边结构在狭窄安装空间内更易布置，能减少相邻部件的干涉风险，安装时可直接通过螺栓穿过耳孔固定在设备安装基面，无需额外加工复杂的定位槽，适配多种厚度的安装面板。轴承座采用对开式分体结构，上下座体结合面设置定位止口，装配时可快速扣合，后期维护更换轴套时无需拆卸整根轴系，只需拆开上盖即可完成易损件更换，大幅降低设备停机维护的时间成本。座体中心的轴承安装孔预留了轴套装配公差，可适配对应内径的铜基滑动轴套或者含油轴承，孔壁与轴套采用过盈配合设计，避免运转过程中轴套随轴转动发生窜动。座体下方设置的凸台定位结构，可嵌入安装基面的预制定位槽内，进一步强化安装后的抗剪切能力，抵消轴系启停瞬间产生的冲击载荷，避免连接螺栓受剪失效。从安装边界来看，两侧安装耳的孔距经过标准化设计，可适配同规格的通用安装孔位，中心轴承孔的轴线与安装基面保持严格的平行度公差，安装后无需反复调整即可保证轴的水平度要求。座体侧面的注油预留结构，可在装配后加装注油嘴，方便定期向轴承配合面加注润滑脂，减少轴与轴套之间的干摩擦，延长部件使用寿命。整体结构没有冗余的设计，所有壁厚都经过载荷校核，在保证结构强度的前提下尽可能压缩整体体积，既可以满足常规工况下的支撑强度要求，也不会占用过多的设备内部安装空间，适配多种紧凑型设备的布局需求。在实际选型过程中，需要核对中心孔的适配轴径、两侧安装耳的孔中心距，以及座体总高度是否匹配安装空间的避让要求，同时要确认轴系的径向载荷是否在该轴承座的额定承载范围内，避免过载导致座体开裂或者轴孔变形。
