汽车传动轴应力仿真分析三维结构

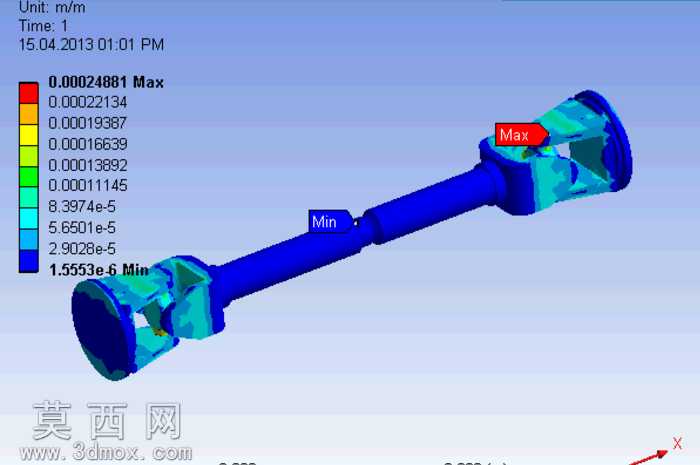

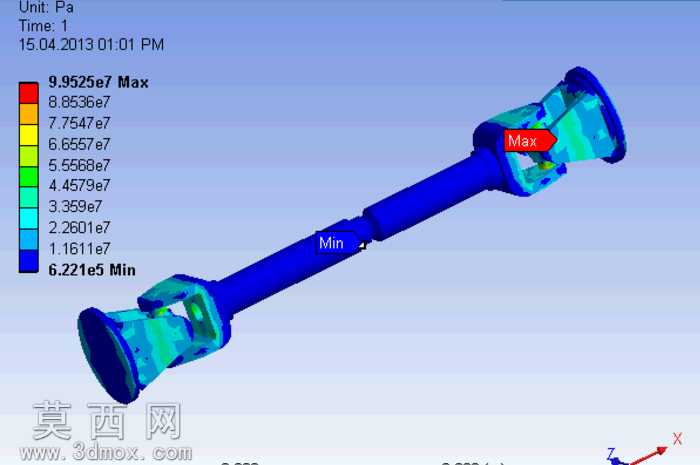

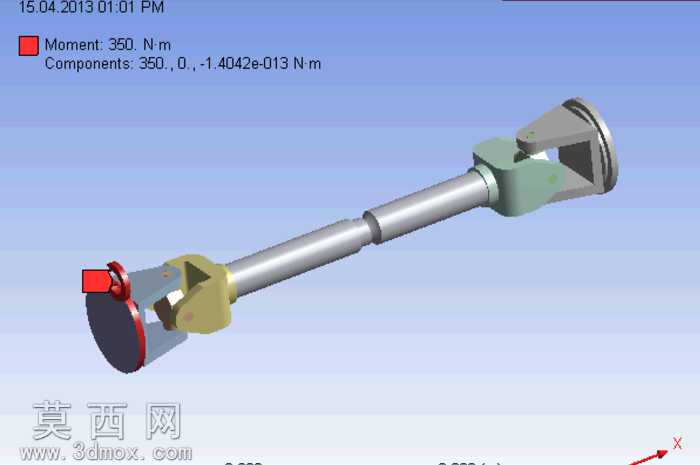

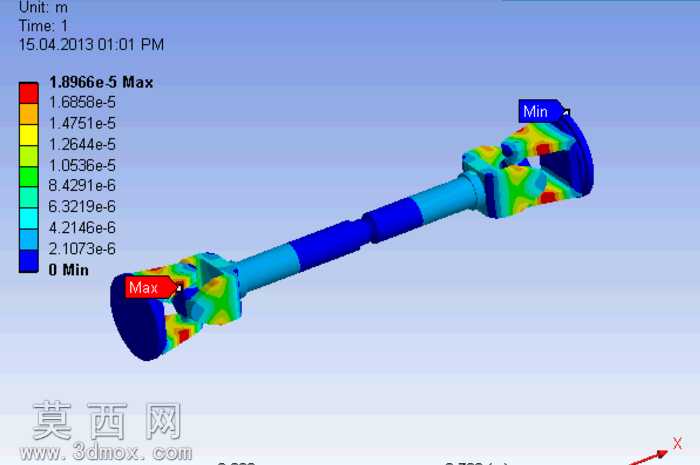

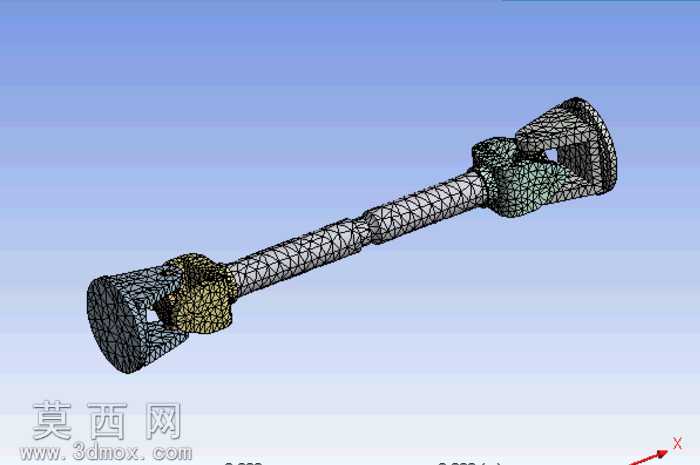

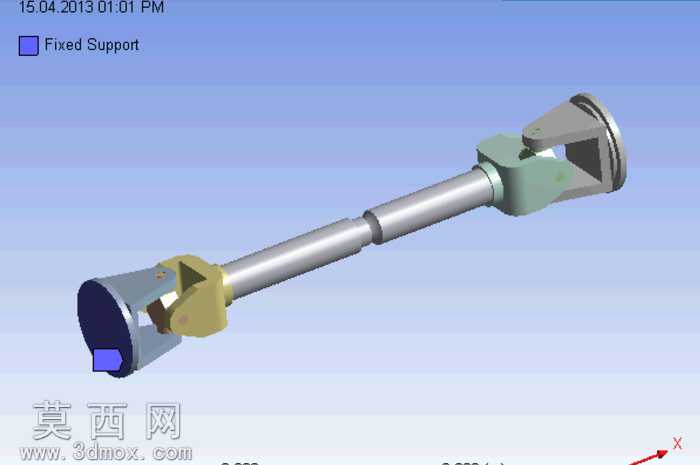

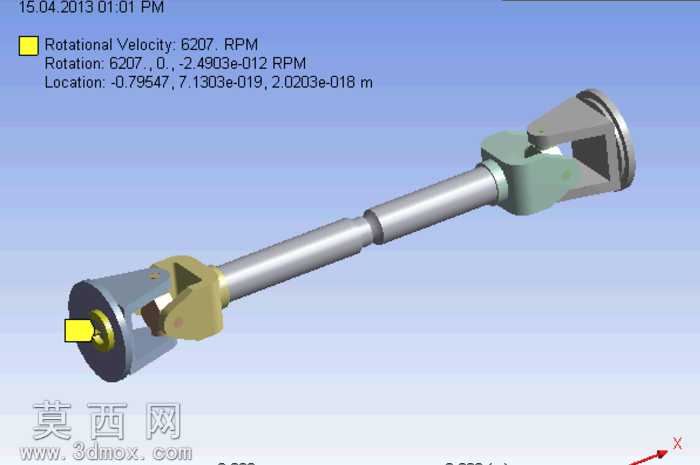

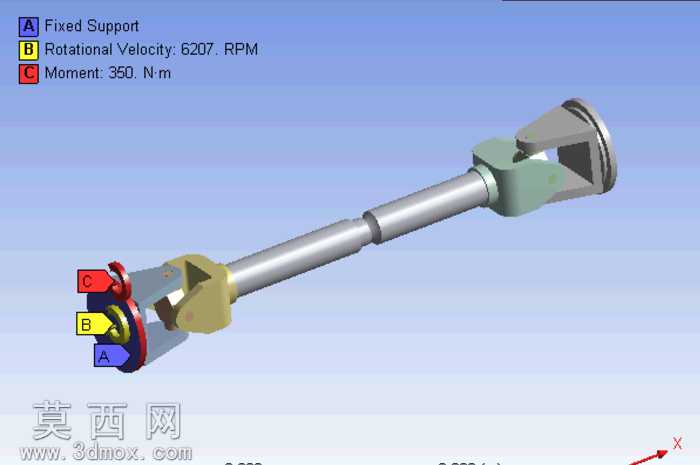

本作品围绕汽车核心传动部件传动轴开展三维建模与有限元仿真分析，首先依据汽车传动轴的实际工程尺寸完成参数化三维建模，精准还原了传动轴两端万向节叉、中间轴身、连接法兰的完整结构，对万向节的铰接配合结构、轴身的变径过渡特征、法兰端的安装定位结构都做了精细化的几何还原，保证模型几何特征与实际量产部件一致，为后续仿真分析提供精准的几何基础。建模过程中对非关键的微小倒角、工艺圆角做了合理简化，在保证计算精度的前提下提升仿真运算效率，同时保留了所有影响应力分布的关键受力结构，避免因几何简化导致仿真结果出现偏差。完成几何建模后开展有限元前处理工作，依据传动轴实际使用的合金钢材料属性赋予模型对应的弹性模量、泊松比、密度参数，按照传动轴实际工作时的约束状态，对一端法兰施加固定约束模拟与驱动桥的连接状态，对另一端法兰施加额定工作扭矩模拟动力输入端的载荷工况，同时对轴身施加对应转速下的离心载荷，还原传动轴真实工作时的受力环境。网格划分阶段采用结构化网格与自由网格结合的方式，对应力集中的万向节叉连接部位、轴身变径位置做网格加密处理，保证关键区域的计算精度，对轴身等应力变化平缓的区域采用稍大尺寸网格控制整体网格规模。求解计算后得到传动轴整体的应力分布云图，通过色彩梯度直观呈现不同区域的应力数值，清晰标识出应力最大值出现的位置与应力最小值区域，可直观判断部件的强度薄弱点，验证传动轴结构设计是否满足强度使用要求，为传动轴的结构优化、材料选型、工艺改进提供直观的数据参考，整个仿真流程贴合汽车传动部件的实际工程分析逻辑，模型结构完整，仿真结果具备实际工程参考价值。
