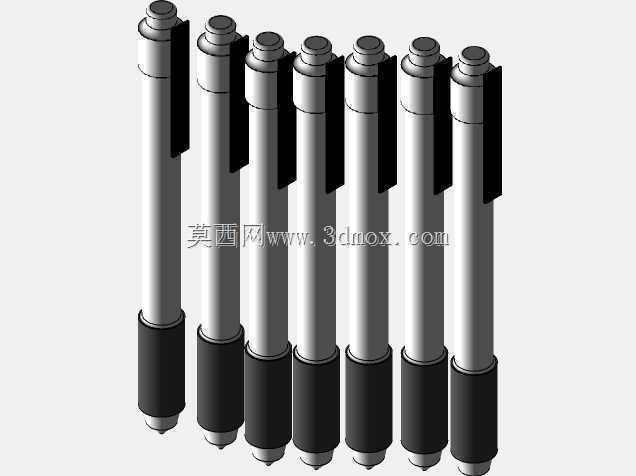

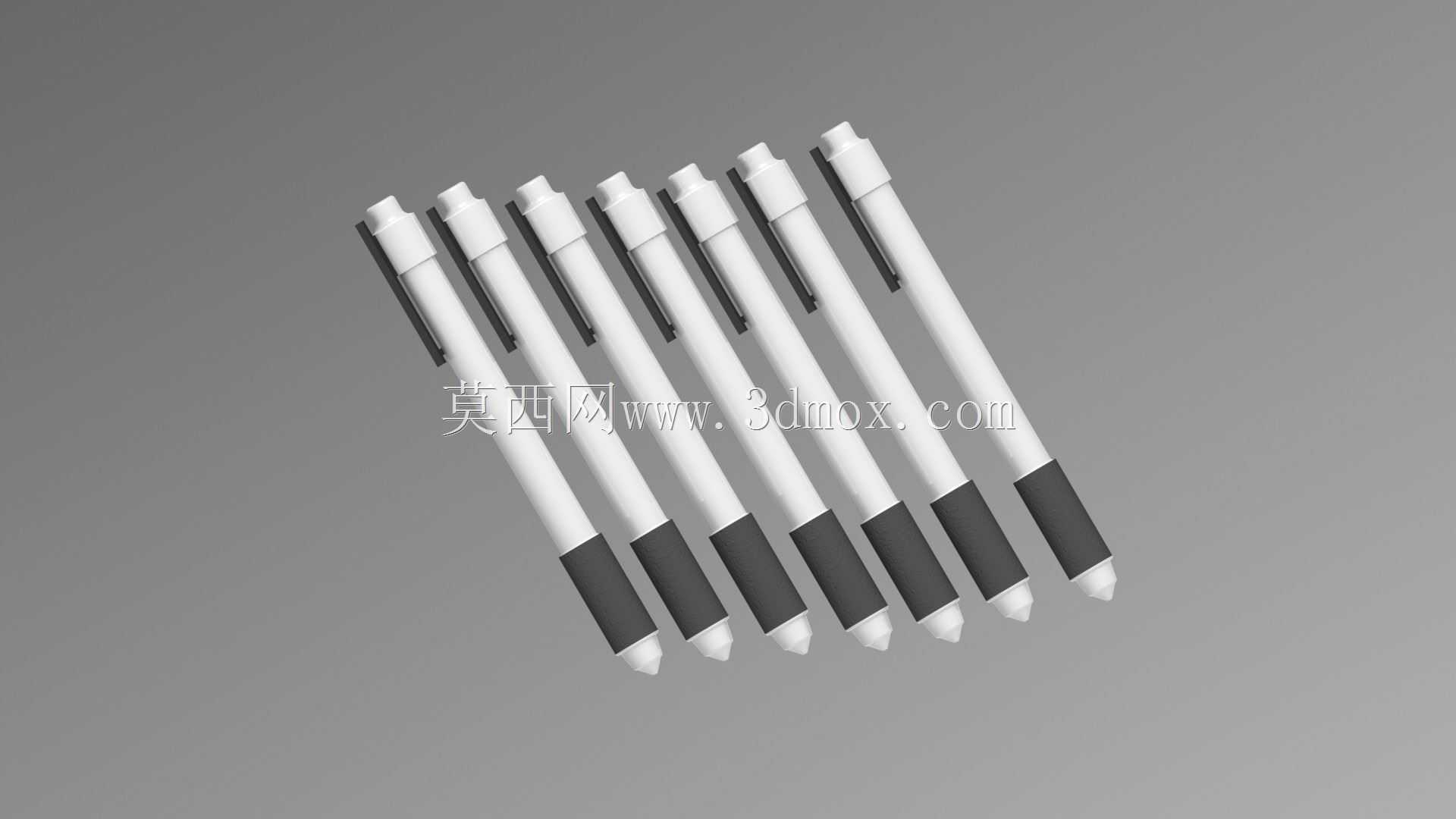

按动式中性笔外观结构三维数模

　　日常办公与学生场景中高频使用的按动式中性笔，其结构设计直接影响握持手感与长期使用可靠性，这套三维数模完整还原了整笔的装配关系与各零件的配合边界。整笔采用直杆式布局，笔身主体为等径圆柱结构，笔夹集成在笔杆上部的按压端侧，笔夹采用悬臂式弹性结构，夹持段做了微弧处理，可适配不同厚度的笔记本、工装口袋的夹持需求，避免笔身滑落。笔握区域采用双色结构设计，外层包裹的软胶段长度覆盖成年人握持时的手指接触区域，软胶与内部硬塑笔芯套管采用过盈配合装配，无需额外粘接即可保证使用过程中不出现相对转动或窜动。按动结构内置在笔杆上部的腔体内，数模中预留了按动顶杆、复位弹簧、笔芯锁止卡爪的安装空间，各运动件之间的配合间隙按照常规注塑件公差带设置，

　　保证按动时的行程顺畅无卡滞，不会出现按动后笔尖无法正常回缩或伸出的问题。笔尖处的金属导向套与笔杆前端采用小间隙配合，导向套内孔与笔芯笔头的配合尺寸适配通用规格的按动中性笔芯，用户可直接替换市面常规规格的替芯，无需对结构做额外修改。笔杆尾部的按动帽做了微凸的弧面处理，按压时的接触面积更大，长期按动不会出现硌手的问题，按动帽与笔杆端部的配合间隙控制在合理范围，既不会出现晃动异响，也不会因为公差累积导致按动卡滞。整套数模的各零件分模面都按照注塑工艺要求做了合理设置，没有出现倒扣无法出模的结构，笔身表面没有多余的装饰凸起，既可以作为基础款中性笔的结构验证数模，也可以在笔杆表面增加印刷纹理、品牌标识区域做衍生设计，适配不同的外观定制需求。在结构验证阶段，可通过该数模直接做装配干涉检查，验证按动行程内各零件的运动轨迹是否存在干涉，笔芯装入后的整体同轴度是否满足书写要求，避免开模后出现结构问题导致的模具修改。
