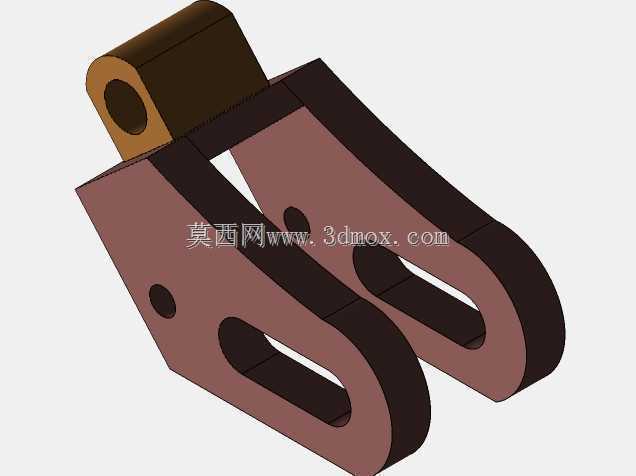

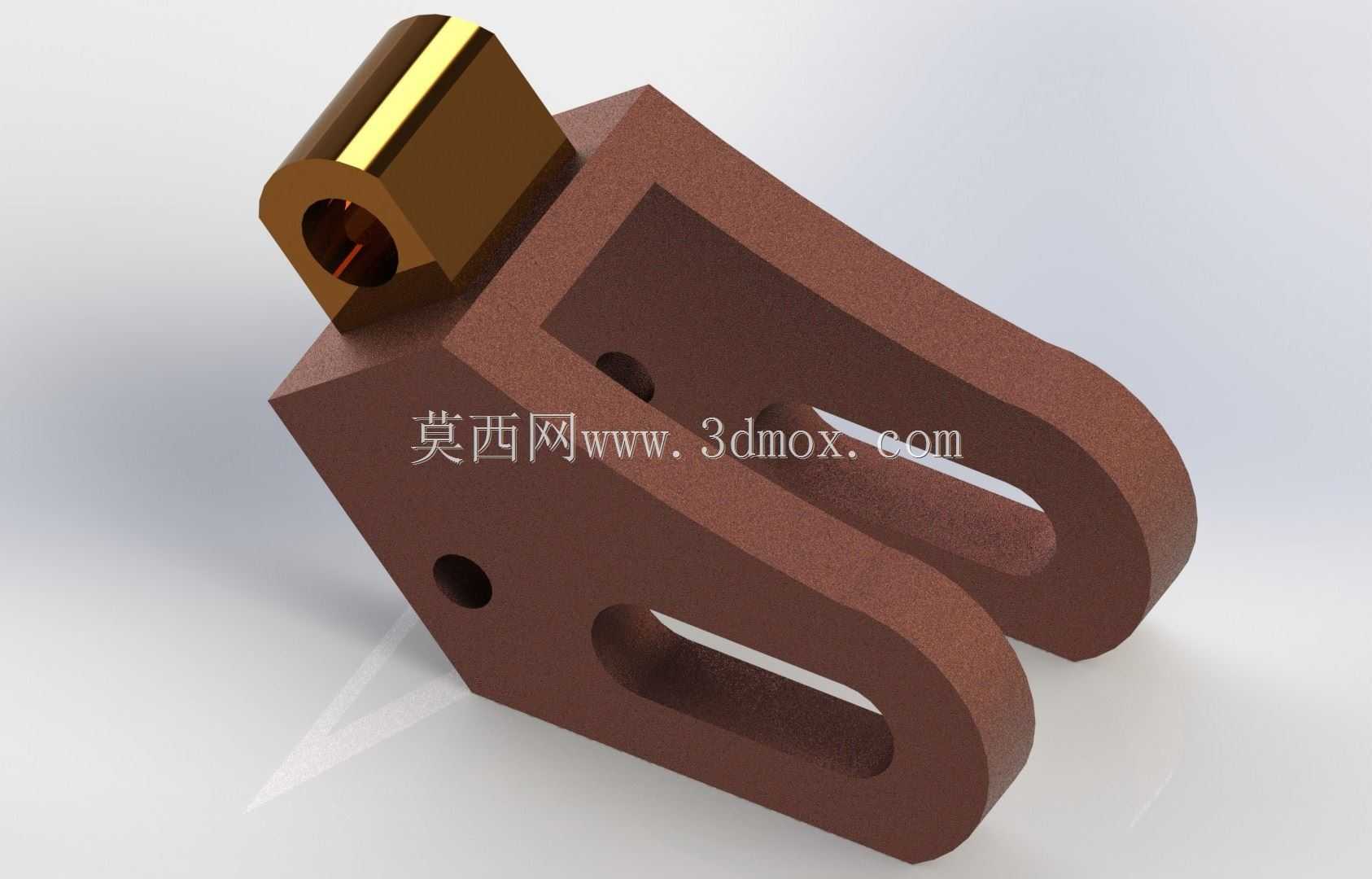

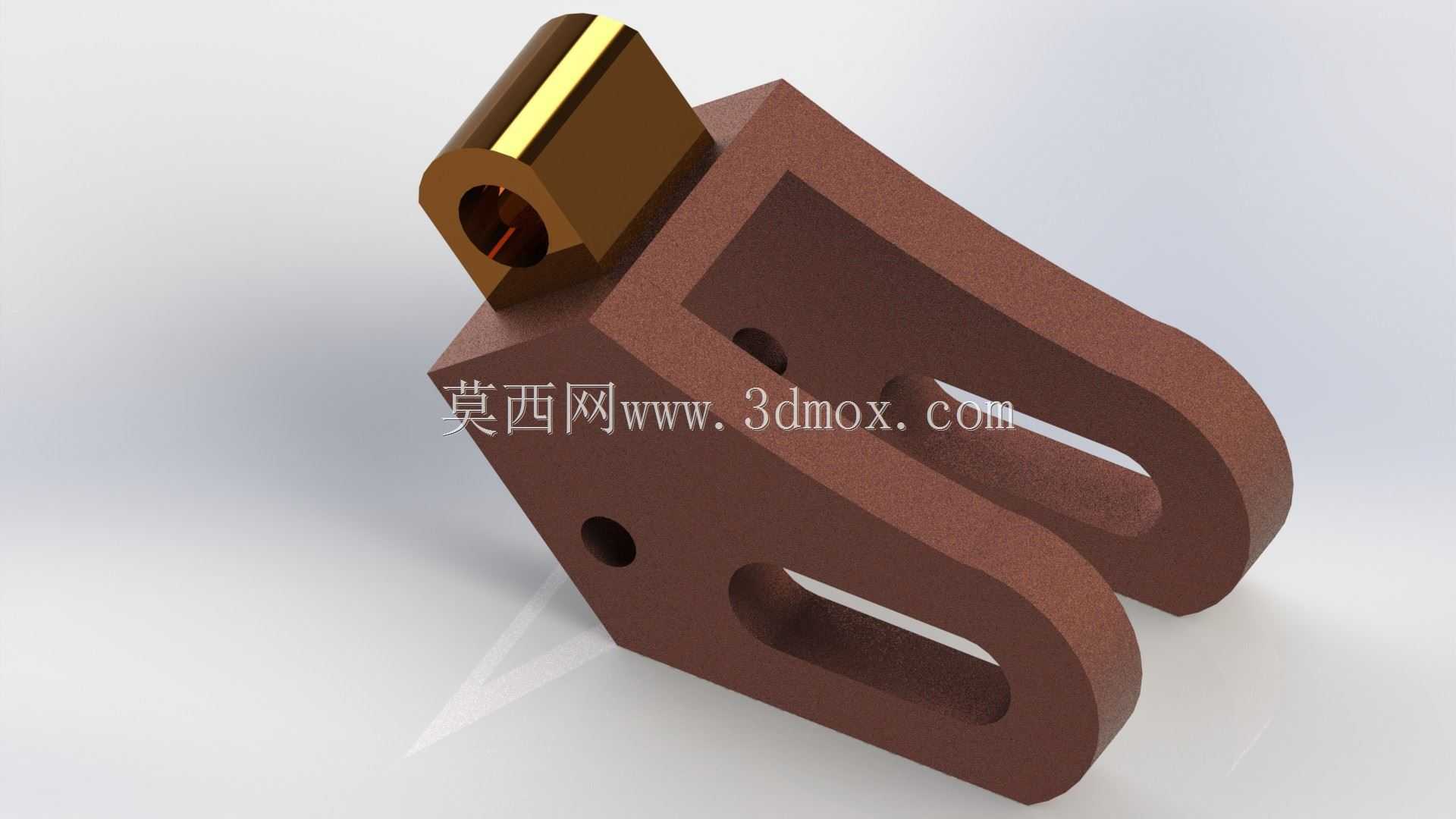

这类枢轴导轨构件常应用在需要实现小角度摆动配合直线导向的机械传动场景中,比如轻工设备的往复摆臂机构、小型工装夹具的定位锁紧单元、自动化输送线的分料拨叉组件上,承担着铰接支点与滑动导向的双重作用,能在有限安装空间内同时约束两个方向的运动自由度,避免传动部件在往复动作中出现偏载卡滞。从结构设计来看,构件主体采用叉型分体式基座,两个平行的叉臂上开设长条形导向通槽,槽边做了圆弧过渡处理,既可以降低滑动配合面的应力集中,也能减少加工过程中铣削工序的接刀痕迹对滑动顺畅度的影响;基座上预留的多个光孔分别对应枢轴安装位与基座固定位,安装时可根据实际装配需求选择不同孔位调整枢轴的初始高度,适配不同行程的摆动需求。顶部的枢轴套采用分体嵌装结构,
铜质轴套与基座本体通过止口定位压合,轴套内孔可与配套的圆柱销轴形成转动副,轴套外侧的扁位结构可防止轴套在反复转动过程中出现跟转松脱,相比一体式枢轴结构,这种嵌装式设计在轴套磨损后可单独更换配件,降低后期维护成本。从安装边界来看,基座的底面为平整安装基准面,两个叉臂的外侧间距、导向槽的宽度与长度、枢轴套中心到安装面的垂直距离都经过公差匹配,导向槽的槽宽公差控制在H7级别,与配套的导向销配合时间隙均匀,不会出现运动过程中的窜动问题;基座上的固定孔采用沉头设计,安装后螺栓头不会突出构件表面,避免与周边运动部件发生干涉。在实际选型应用时,需要注意枢轴的摆动角度不能超过导向槽的有效行程范围,安装时要保证导向槽的长度方向与预期滑动方向平行,
否则会加剧导向面的磨损,缩短构件的使用寿命;同时枢轴套的润滑槽需要定期补充润滑脂,减少转动副的干摩擦损耗。这类构件的结构没有多余的冗余设计,所有型面都服务于功能需求,叉臂的厚度经过强度校核,在承受额定径向载荷时不会出现形变张开的问题,整体结构紧凑,适合在安装空间受限的传动节点使用。
