Alphacool NexxOS utc30 360毫米水冷排结构设计

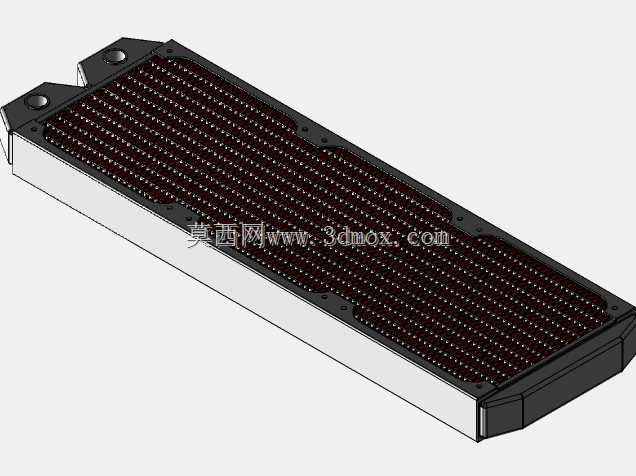

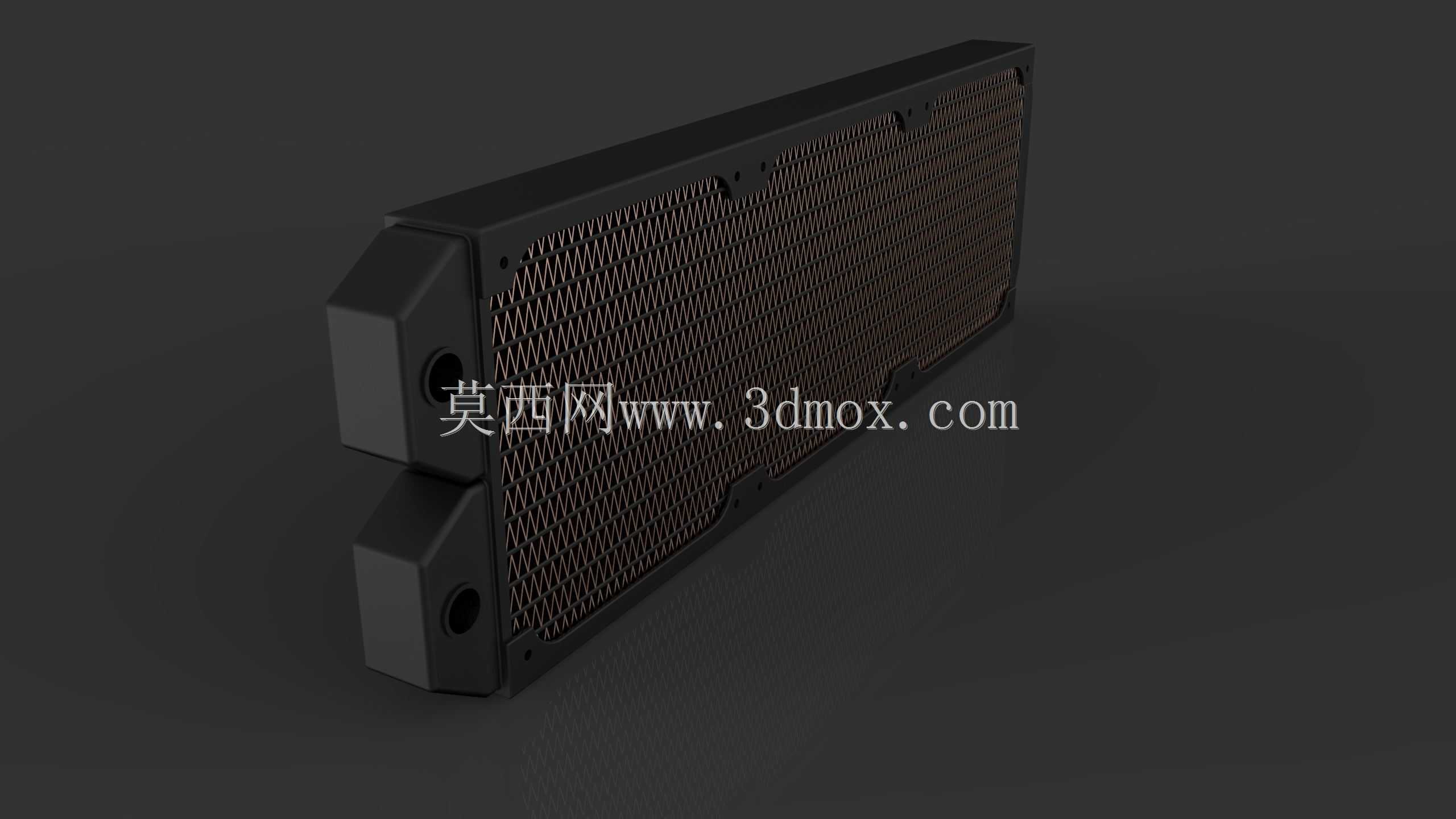

这款360毫米规格的水冷排，是分体式水冷散热系统里的核心换热部件，主要面向高性能台式电脑、小型工作站的CPU与显卡散热场景，也可适配部分对散热效率有高要求的紧凑型工业计算设备，承担冷却液与空气之间的热量交换功能，把循环液携带的硬件废热快速传导到散热鳍片，再通过配套风扇形成的强制气流把热量带出设备腔体。从结构设计来看，整体采用长条形矩形布局，长度方向匹配3把120mm标准散热风扇的安装孔位，宽度与厚度控制在常规机箱冷排位的兼容范围内，侧边的水室采用一体化端盖设计，进出水接口布置在同侧端面上，适配硬管、软管等多种水冷管路的走管需求，安装时不需要额外调整管路弯折角度就能完成对接，能适配绝大多数中塔、全塔机箱的顶部、前部冷排安装位，不会和内存、主板供电散热片产生安装干涉。建模过程中参考了实物的实测安装尺寸，对冷排主体的外轮廓、侧边水室的凸起结构、进出水接口的螺纹规格、风扇安装孔的孔位间距都做了精准还原，唯一需要注意的是散热鳍片部分的FPI参数和量产实物存在差异，这部分因为鳍片结构过于细密，建模时做了适度简化，不影响整体结构验证、安装适配模拟的使用需求。在实际工程应用里，这类冷排的换热效率和鳍片密度、水室流道设计、风扇静压直接相关，360mm的规格相比240mm、120mm冷排拥有更大的换热面积，能承载更高的热负载，即使是超频状态下的高端CPU、多显卡并联的计算平台，也能把核心温度控制在合理区间。做结构适配设计时，需要重点关注冷排厚度方向的安装空间，预留出风扇接线、水管接头的安装余量，同时要确认冷排固定孔位和机箱安装位的同轴度，避免强行安装导致冷排壳体变形、水室密封失效的问题。水室部分的结构设计采用了分流式流道，能让进入冷排的冷却液均匀分布到每一根散热扁管中，避免出现局部流量不足导致的换热效率下降，端盖和主体的连接位置做了密封槽结构预留，装配时搭配密封圈就能实现可靠的防漏效果，日常使用中不需要频繁维护，只要定期检查管路密封性就能保证长期稳定运行。对于三维结构设计从业者来说，这个模型可以用来做机箱内部散热布局的干涉验证，也可以作为分体水冷方案设计时的选型参考，核对冷排和其他硬件的安装间隙，提前预判走管路径的合理性，减少实际装机时的配件适配问题。
