SMA内法兰刚性型射频连接器结构设计

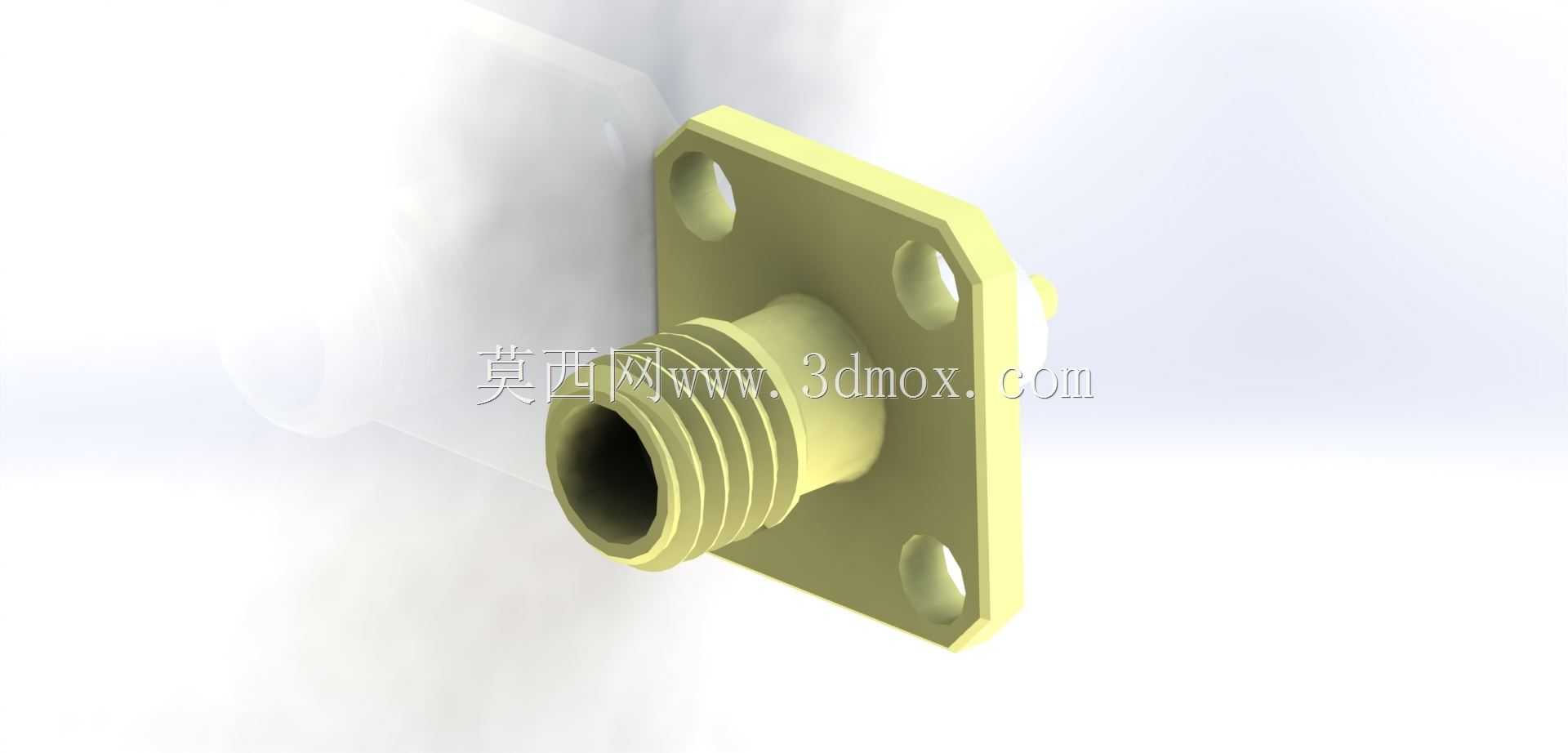

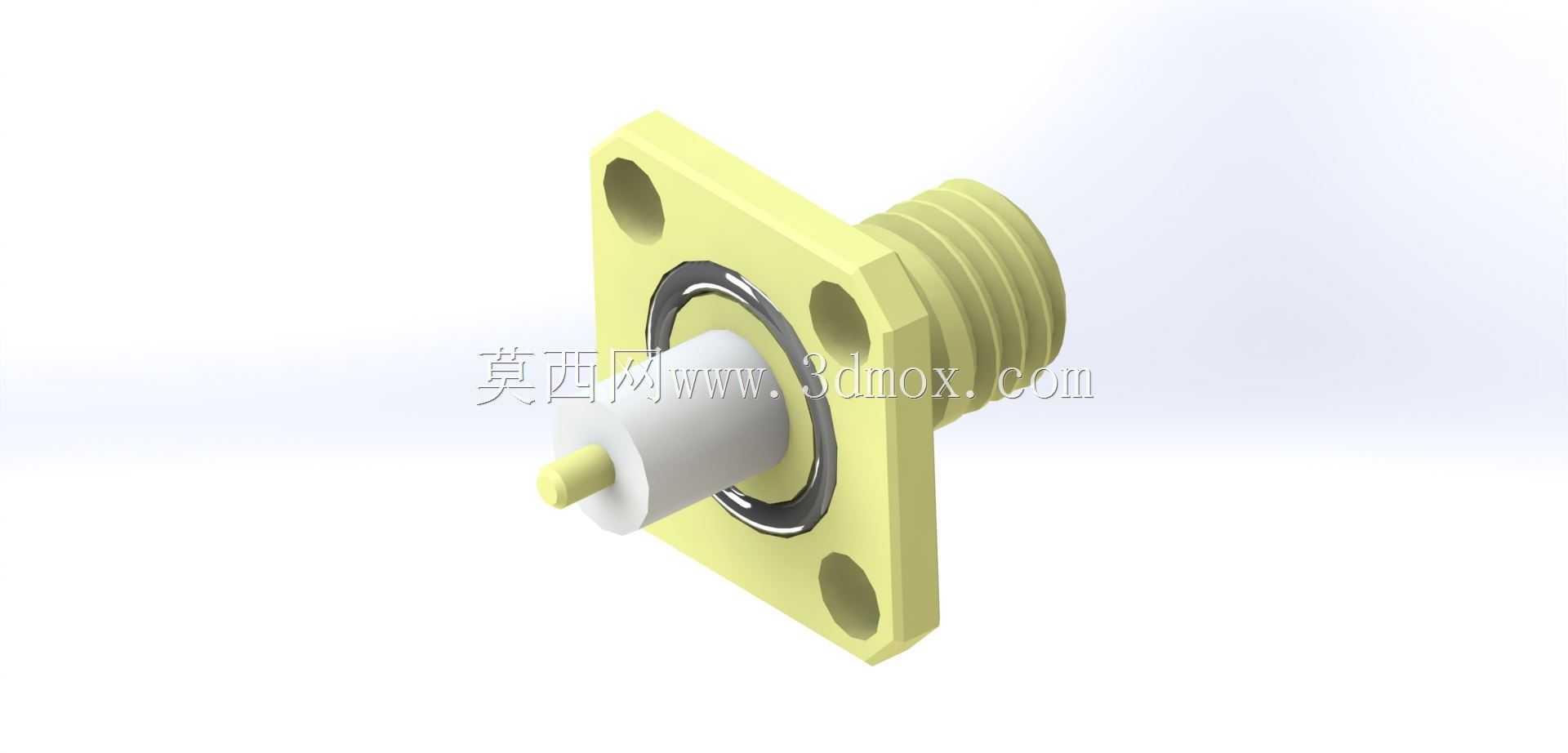

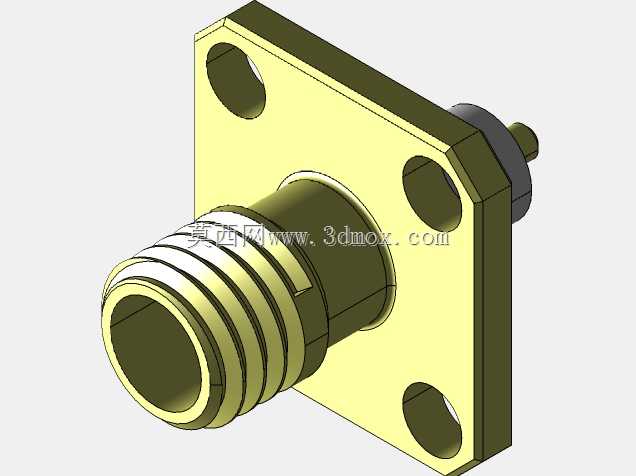

在射频通信设备、微波测试仪器、航空航天机载电子设备的面板信号传输链路中，这类带内法兰的刚性SMA连接器是实现射频信号稳定互联的核心基础部件，很多刚接触射频结构设计的工程师容易忽略法兰安装面的密封细节，导致设备在户外或高湿工况下出现信号衰减、内部电路受潮短路的问题。这款连接器采用四孔法兰面板固定结构，安装时四个安装孔的位置度公差需要严格控制在±0.05mm以内，才能保证与设备面板的安装孔位完全对位，避免强行装配导致的连接器壳体变形、内导体偏心问题，一旦内导体与外导体的同轴度超过0.1mm，驻波比会在高频段出现明显抬升，直接影响信号传输质量。面板内侧嵌入的O型密封圈是实现IP67级防水的关键结构，设计时需要根据面板的材质、安装面的平面度选择合适压缩量的密封圈，通常压缩率控制在20%-30%区间，既能保证密封面完全贴合，又不会因为压缩量过大导致密封圈长期受压老化失效，在户外基站、船载通信设备这类长期暴露在雨淋、盐雾环境中的设备上，这个密封结构的可靠性直接决定了整个射频链路的使用寿命。连接器的外导体采用黄铜镀金材质，刚性结构设计让接头在反复插拔过程中不会出现壳体晃动、内导体回缩的问题，相比直插式的SMA接头，法兰固定的结构能承受更大的插拔力，适合用在需要频繁连接测试电缆的测试仪器面板上，不会因为多次插拔导致连接器松动脱落。内导体采用聚四氟乙烯介质支撑，介质段的长度、介电常数公差经过精准匹配，保证特性阻抗稳定在50Ω，覆盖DC到18GHz的常用射频传输频段，法兰盘的厚度通常控制在2mm左右，既保证安装时的结构强度，又不会过多占用设备内部的布线空间，外螺纹端的接口尺寸符合SMA接头的标准接口规范，可与所有标准SMA公头直接适配，不需要额外的转接件。在实际建模过程中，需要重点关注法兰安装面与连接器轴线的垂直度，若垂直度超差，安装后连接器会出现歪斜，导致对接时插头与插座的同轴度偏差，进而引发信号反射；同时O型圈的安装槽尺寸需要匹配所选密封圈的线径，槽深过浅会导致装配后面板与法兰之间出现间隙，槽深过深则会让密封圈压缩量不足，无法实现有效密封。
