绘图仪压纸机构适配替换手柄结构

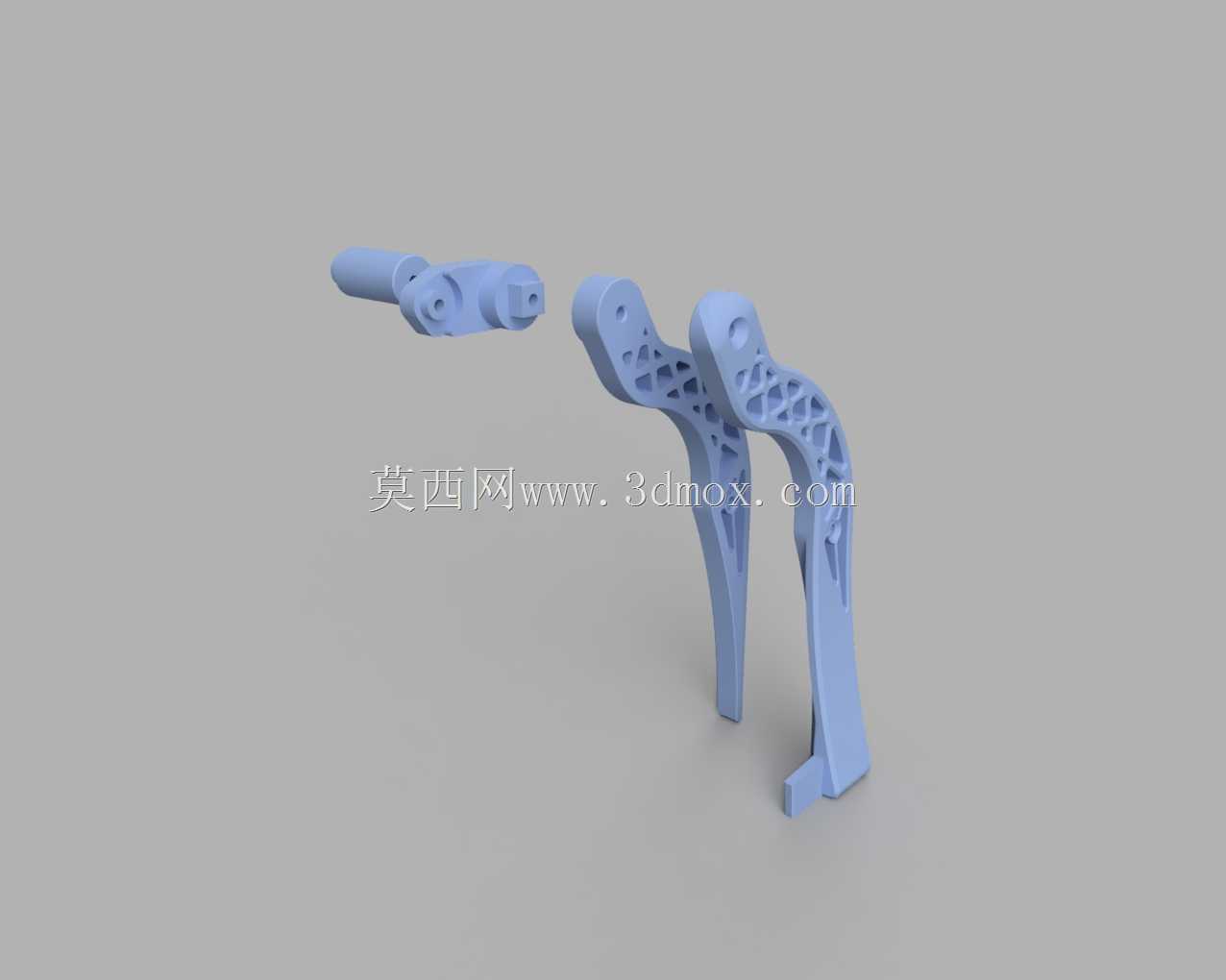

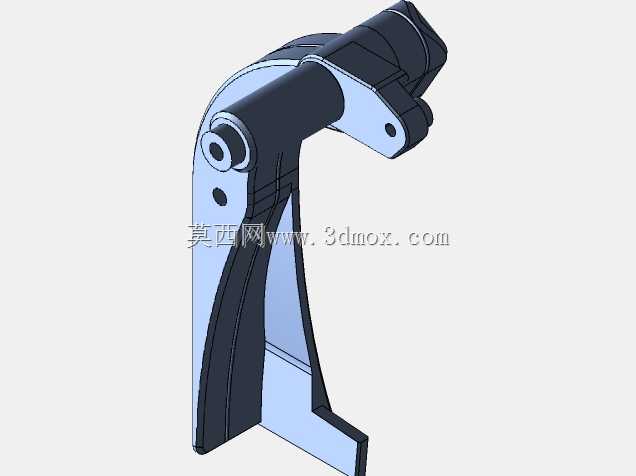

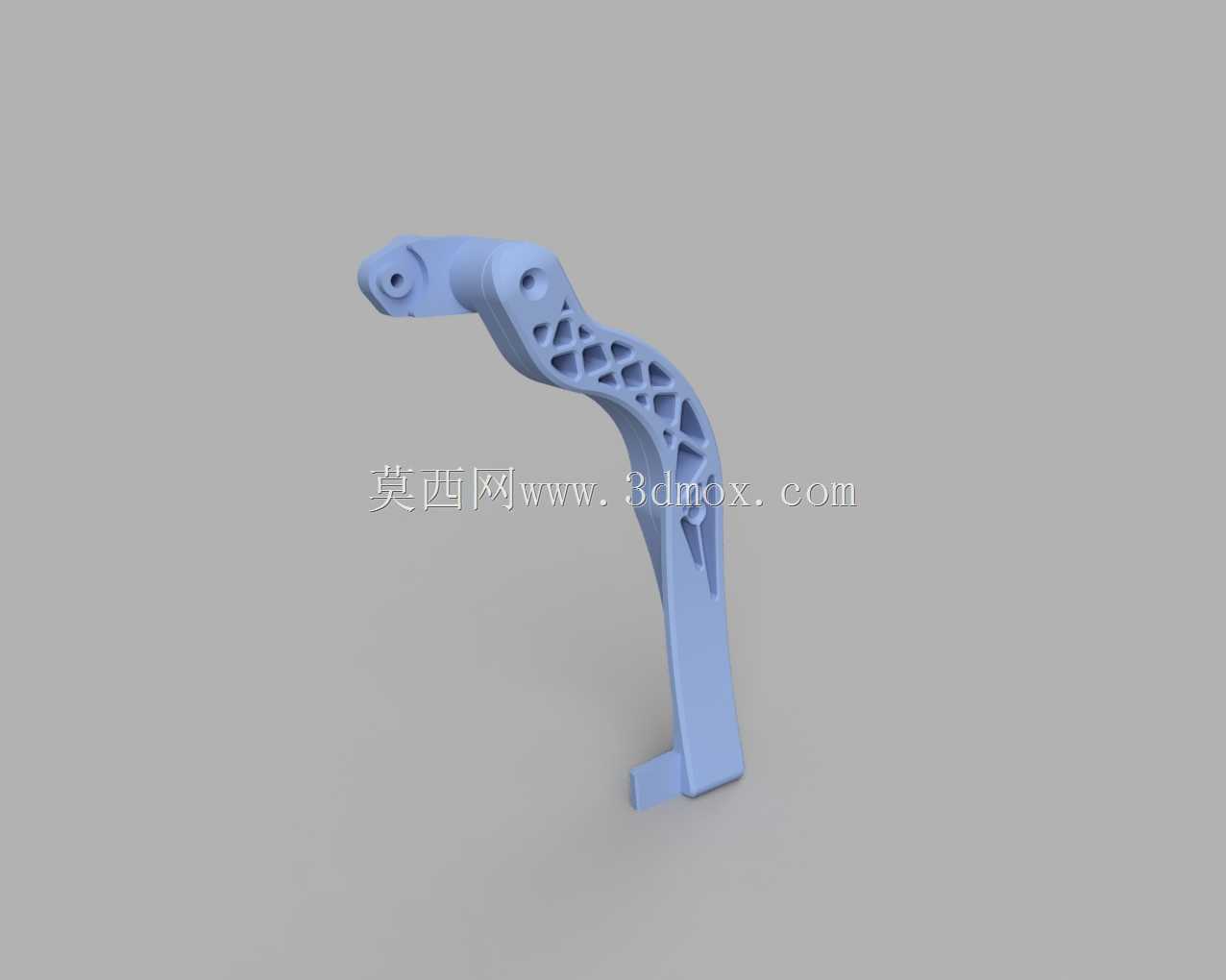

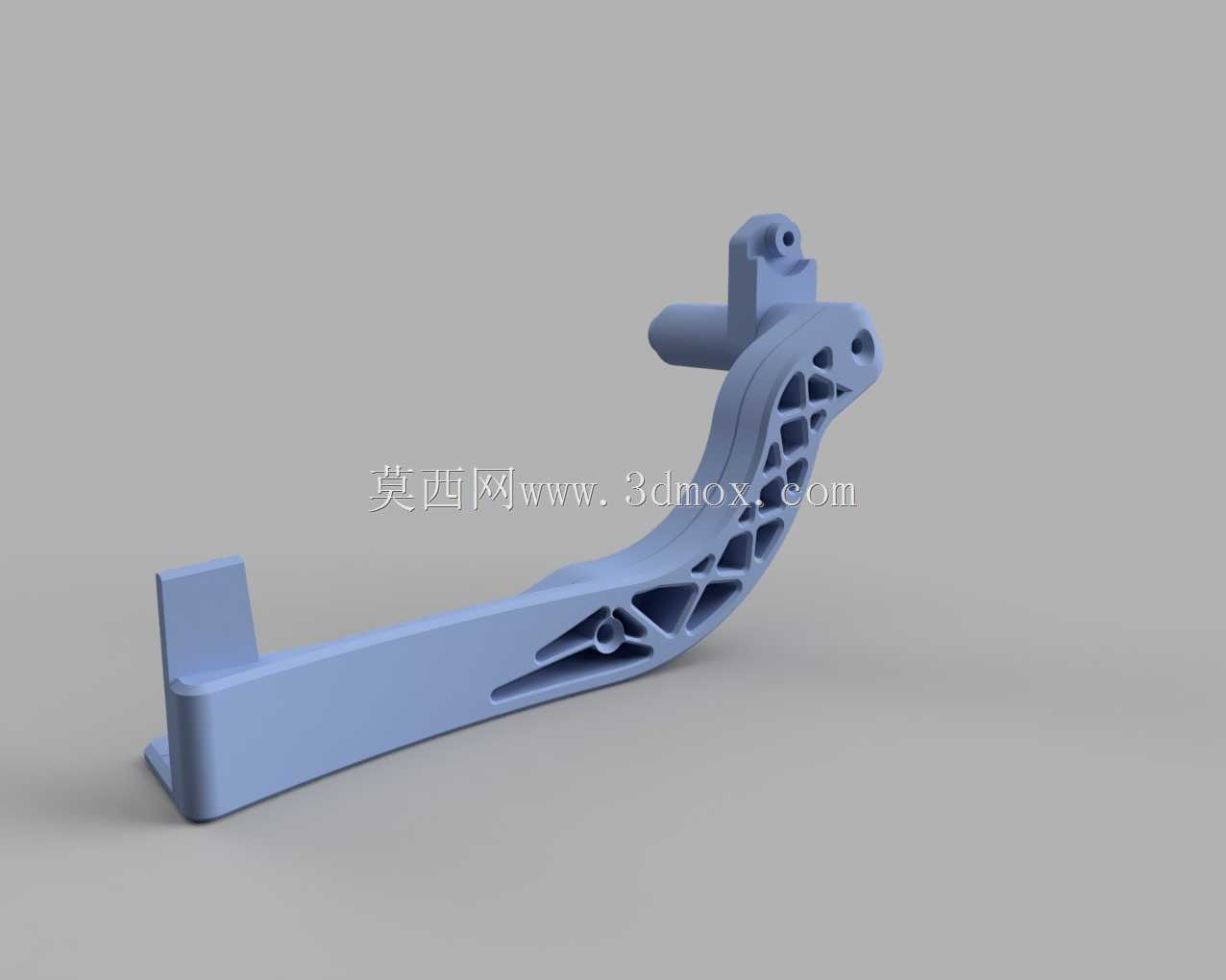

在大幅面工程绘图作业场景中，HP Designjet系列绘图仪承担着CAD图纸、工程蓝图、大幅面喷绘物料的输出任务，压纸机构作为走纸路径上的核心执行部件，直接决定走纸精度与介质贴合度，一旦压纸手柄的连接轴段断裂，压纸辊无法保持预设啮合压力，会出现走纸偏移、介质起皱、喷绘对位偏差等问题，直接影响出图质量。这款替换手柄针对原机手柄轴段断裂的失效场景设计，完全匹配原机的安装边界，无需对设备原有安装位做二次加工即可完成替换。从结构设计来看，手柄整体采用长悬臂式构型，一端为与设备机架铰接的安装基座，设置有同轴定位柱与卡扣限位结构，保证安装后转动自由度与原手柄完全一致，悬臂末端设置压纸抵接面，工作时抵靠压纸辊端部，将操作力传递至压纸机构实现抬升与压合动作。考虑到替换件的轻量化与结构强度平衡，手柄主体采用镂空筋格设计，在悬臂受力区域布置交错的加强筋，既减少材料用量降低打印制作成本，又能保证手柄在频繁扳动过程中不会出现应力集中断裂，筋格的排布完全顺着受力方向延伸，在铰接位与压纸抵接位这两个应力集中区域做了局部加厚处理，避免长期使用出现形变。安装边界上，铰接端的定位柱直径、安装孔位间距与原机手柄完全一致，悬臂的长度、弯折角度严格匹配原机的运动行程，扳动手柄时的转动角度范围与原机完全适配，不会出现干涉机架其他部件的问题，压纸抵接面的高度差经过校准，压合状态下能给压纸辊提供均匀的下压力，保证整幅宽的介质都能被平稳压紧，抬升状态下能完全脱离压纸辊，不会阻碍介质更换操作。从实际使用场景出发，这类替换件主要面向设备运维、小批量配件自制的需求，在原厂配件采购周期长、成本高的情况下，可通过三维建模后3D打印快速制作替换，快速恢复设备运行，减少设备停机等待配件的时间。结构设计过程中充分考虑了原失效件的断裂原因，原手柄轴段与主体连接位置圆角过小，长期受交变扳动力容易出现应力断裂，这款替换件在轴段与主体衔接位置做了大圆角过渡，分散应力集中点，提升了部件的抗疲劳寿命，同时手柄的握持区域做了贴合手指操作的弧度处理，扳动时的受力手感更舒适，不会出现硌手的问题。
