车用薄壁管件碰撞吸能屈曲结构设计

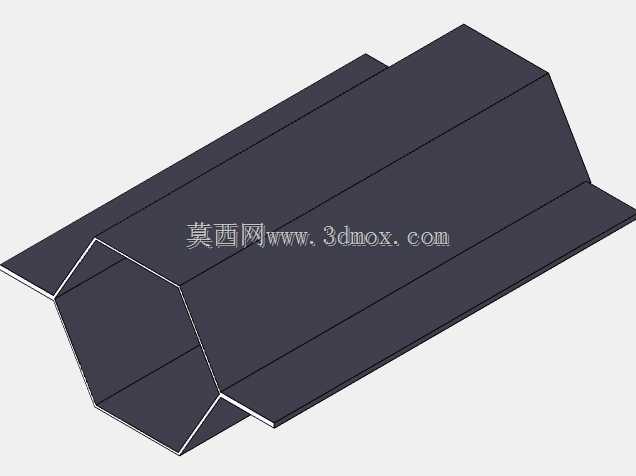

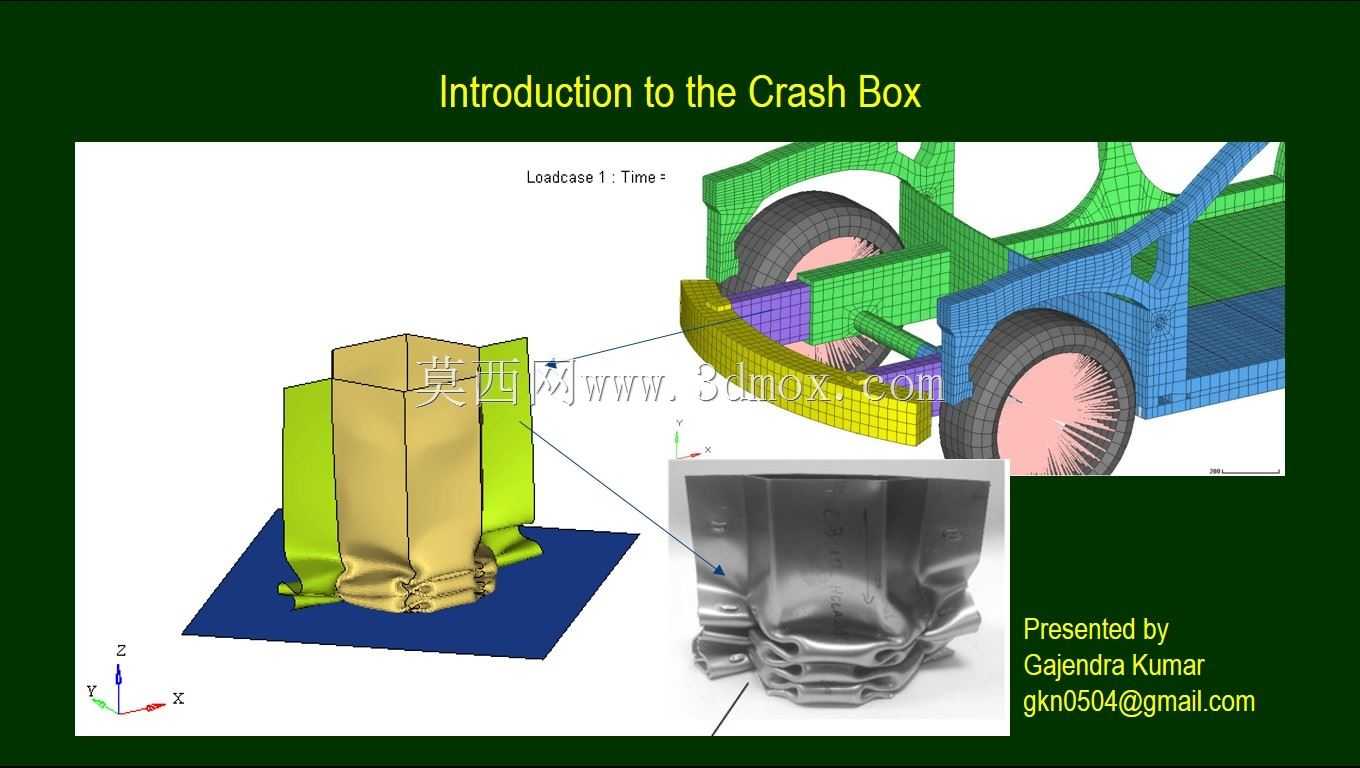

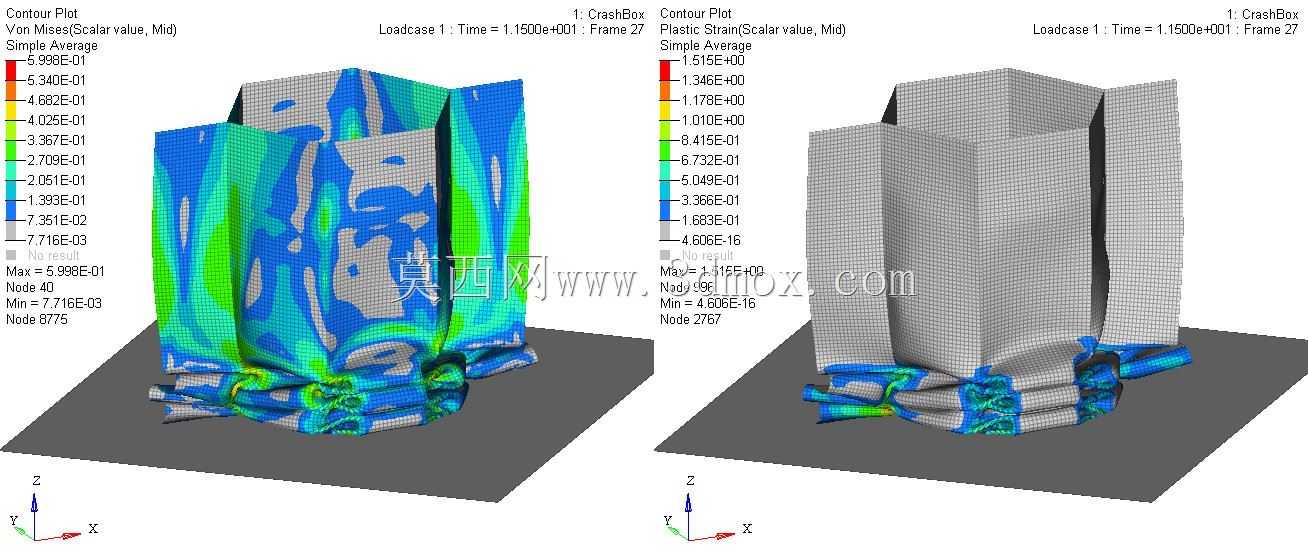

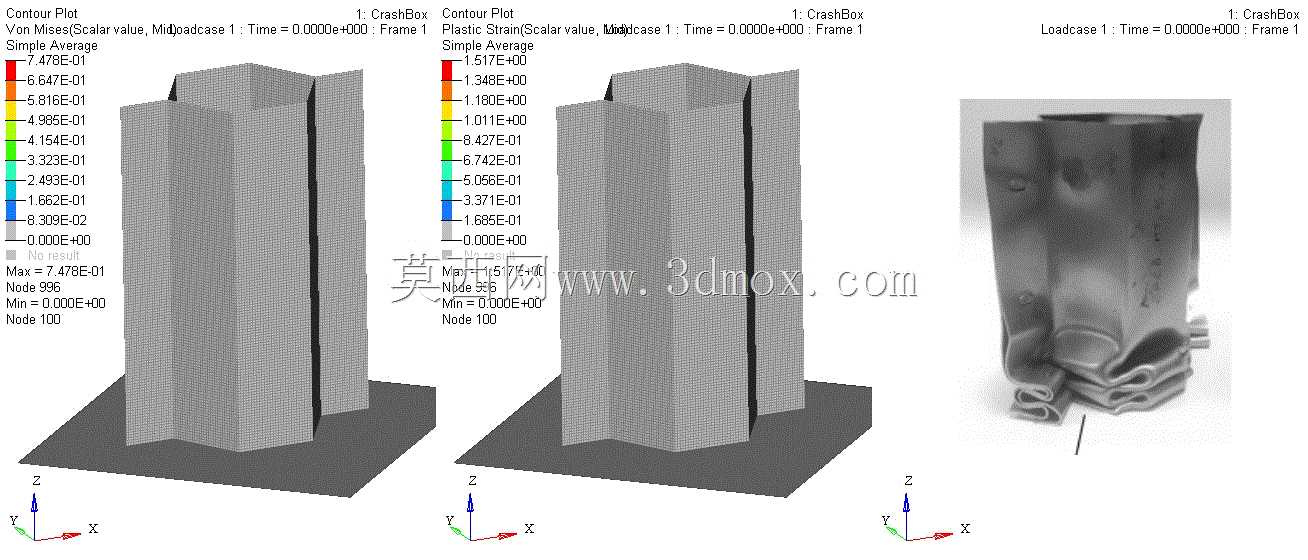

在汽车被动安全设计领域，前端碰撞吸能结构的性能直接决定乘员舱受到的冲击载荷水平，这类薄壁管状碰撞箱作为前纵梁与保险杠之间的核心吸能单元，需要在正面碰撞发生的毫秒级时间内，通过可控的渐进式屈曲变形吸收绝大部分碰撞动能，避免刚性冲击直接传递到乘员舱造成伤害。这类结构的设计核心在于平衡初始峰值载荷与平均吸能效率，初始峰值过高会导致碰撞瞬间减速度超出人体耐受阈值，平均吸能效率不足则无法在有限的溃缩行程内消耗足够动能，因此需要通过非线性显式屈曲分析反复迭代截面构型、壁厚参数与诱导槽布局。从结构边界来看，这类碰撞箱通常采用多边形截面设计，相比传统圆管或方管，带折角的多边形截面能够在压溃过程中形成更规则的叠缩褶皱，避免出现欧拉失稳导致的整体弯折失效，安装端需要匹配前纵梁的端面尺寸，上端与保险杠横梁的连接面预留标准安装孔位，整体溃缩行程需要匹配整车前部的碰撞吸能空间，不能在压溃过程中侵入动力总成或乘员舱区域。在实际工程验证中，这类结构需要覆盖正面100%刚性壁碰撞、40%偏置碰撞等不同工况，不同碰撞角度下的屈曲变形模式差异较大，设计时需要在管壁预设诱导刻痕或局部弱化区域，引导褶皱从碰撞端开始逐次生成，让每一段褶皱的塑性变形都能稳定消耗动能，避免出现局部应力集中导致的结构提前开裂。不同于普通承载管件，这类吸能结构的材料选型多采用延展性优异的低碳钢或铝合金，材料的应变率效应会直接影响高速碰撞下的载荷响应，建模过程中需要准确输入材料的动态应力应变曲线，才能复现真实碰撞中的压溃力变化规律。从建模逻辑来看，这类结构的有限元模型需要采用合适的网格尺寸划分薄壁区域，网格过大会无法捕捉褶皱的局部变形特征，网格过小则会大幅提升计算成本，同时需要设置合理的接触参数，避免压溃过程中出现层间穿透导致计算结果失真，最终通过仿真得到的力-位移曲线、能量吸收占比、变形模式等结果，优化截面折角数量、壁厚分布、诱导结构位置，让结构在满足安装边界的前提下，达到最优的吸能表现。
