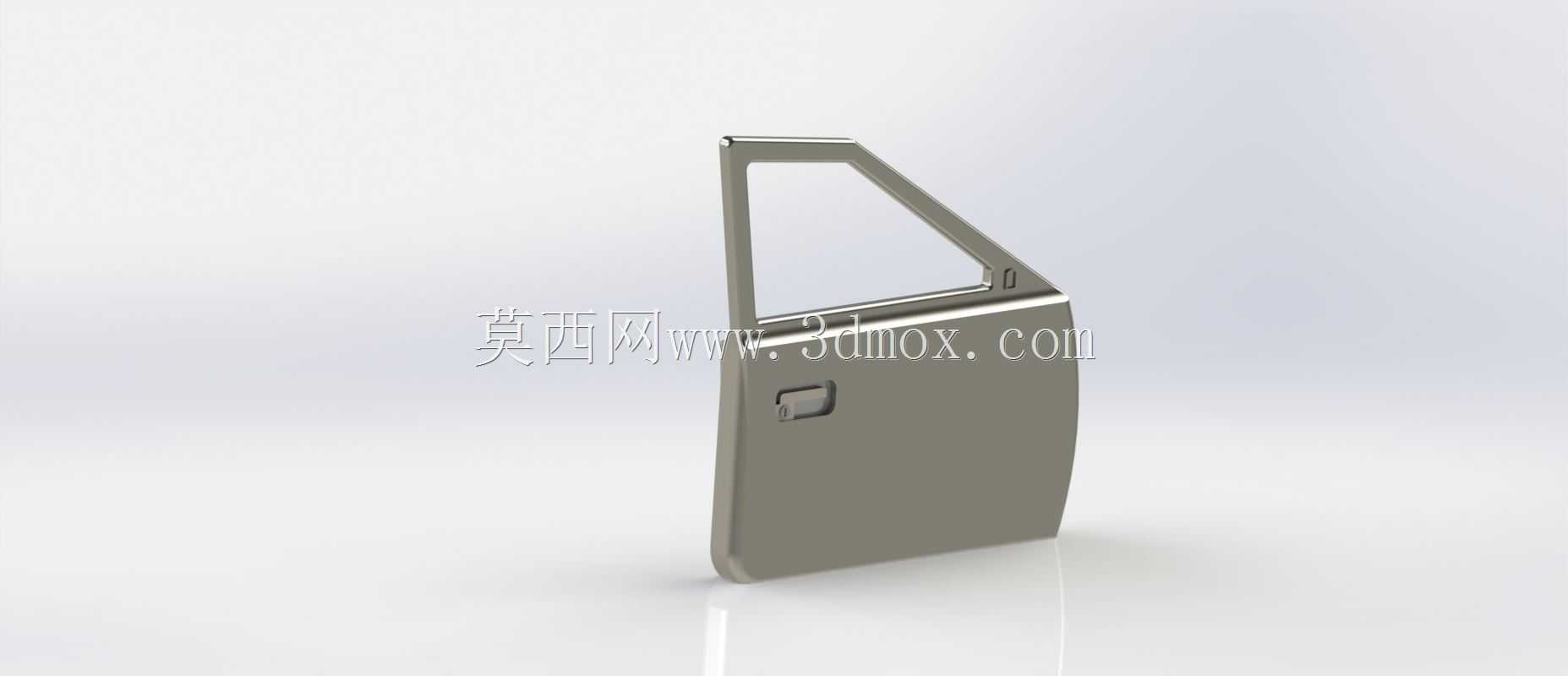

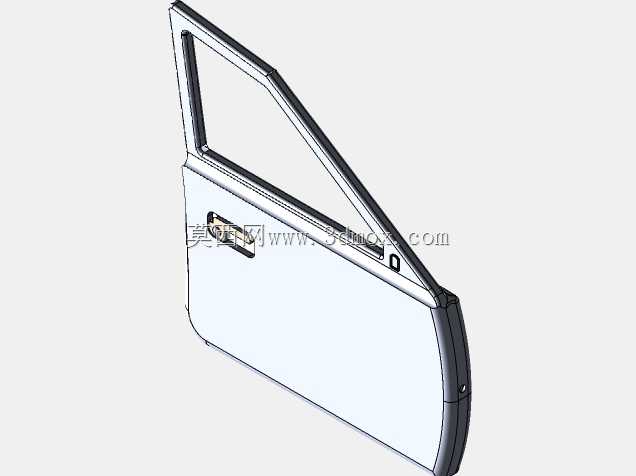

汽车轿厢门板结构三维设计

这款轿厢门板是乘用车辆乘员舱侧部的核心覆盖与功能承载构件，日常使用中承担着分隔舱内外空间、阻隔行驶风噪与路噪、承载车窗升降机构、门锁组件、内饰扶手等附属部件的作用，同时在侧碰工况下可配合车身侧围结构传递分散冲击载荷，为舱内乘员提供基础的结构防护。从结构设计逻辑来看，门板整体采用变曲率曲面造型，外轮廓完全匹配车身侧围的安装边界，上部预留的梯形窗口区域用于固定车窗玻璃导槽，窗口边缘做了翻边强化处理，避免玻璃升降过程中出现应力集中导致的结构变形；门板下部为完整的封闭曲面，内侧预留了门锁、扶手、内饰板卡扣的安装点位，所有安装位的凸起高度都经过严格校核，既保证安装后部件的贴合度，也避免与内侧的车窗升降机构、线束排布产生运动干涉。在实际装车场景中，该门板通过周圈分布的焊接点与车身侧围门槛、B柱、A柱下沿的对应安装位刚性连接，安装时需要先将车窗升降导轨、门锁总成预装在门板内侧的预留支架上，再完成整体合装，合装后需要验证玻璃升降全程无卡滞、门锁锁止与解锁动作顺畅、门板外表面与侧围外板的阶差控制在整车外观公差要求范围内。门板的曲面造型充分考虑了空气动力学特性，外表面与车身侧面的流线造型顺滑衔接，高速行驶时可减少气流在车门位置的分离，降低风阻与风噪；门板下部的内凹造型也兼顾了乘员上下车时的腿部空间，避免棱角磕碰。从结构强度设计上，门板内侧设置了多道纵向的加强筋结构，在不额外增加板材厚度的前提下提升整体抗凹性能，日常使用中可承受一定的侧向挤压而不产生永久变形，同时加强筋的走向也避让开了内部线束与管路的排布路径，方便生产装配时的走线固定。门板外侧的扶手安装位做了局部加厚处理，可承受乘员倚靠、开关车门时的反复载荷，长期使用不会出现松动或开裂；门锁安装位的周边结构做了双层板强化，保证开关门时的冲击载荷可以均匀分散到整个门板结构上，避免局部应力过大导致的连接失效。
