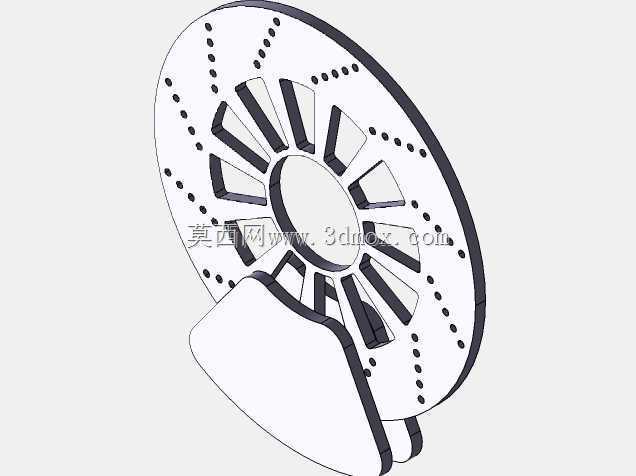

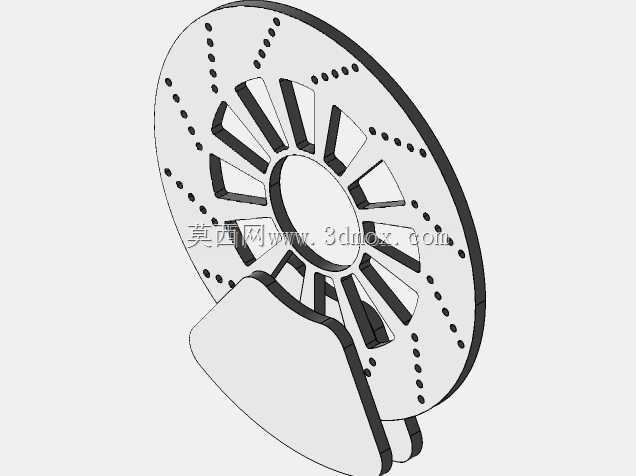

盘式制动结构在乘用车、商用车、轨道车辆以及工业传动设备中承担减速、驻车与紧急制动功能,其核心工作逻辑是通过液压或气动驱动卡钳内的活塞,将弧形闸瓦压紧在随轴转动的制动盘端面,依靠摩擦材料与金属盘面之间的滑动摩擦把转动动能转化为热能耗散,从而实现转速控制与停车锁定。这套三维结构完整还原了通风制动盘、摩擦闸瓦、安装背板以及卡钳支撑区域的配合关系,可直接用于制动工况校核、运动干涉检查与摩擦接触行为分析。
从实际装车边界来看,制动盘通过中心轮毂孔与车轴或传动轴法兰对接,盘体圆周均匀布置的通孔既是安装定位孔,也承担散热、排屑与排出摩擦粉尘的作用;盘面外缘的通风槽在轮辋旋转带动下形成轴向气流,把制动过程中产生的高温快速带出摩擦区域,避免热衰退导致摩擦系数骤降。建模时需要严格控制制动盘端面跳动量、摩擦面平面度以及与轮毂轴线的垂直度,这些公差直接决定制动时闸瓦贴合面积,若盘面偏摆过大,会出现踏板抖动、制动异响与局部偏磨。
闸瓦部分采用弧形块体结构,摩擦层与钢制背板通过粘接或铆接复合成型,背板外侧连接活塞推面与卡钳导向销。设计中闸瓦圆弧半径必须与制动盘有效摩擦半径匹配,保证压紧时接触压力沿摩擦环带均匀分布;摩擦块边缘开设的倒角与消音槽用于抑制制动尖叫,同时预留热膨胀间隙,防止高温下材料膨胀卡滞。卡钳支架的安装孔位需与转向节或桥体法兰对位,导向销轴线与制动盘端面保持平行,确保制动解除后闸瓦能均匀回位,避免拖磨。
在动态行为分析层面,制动过程并非理想稳态:紧急制动时车速快速下降,摩擦面温度在短时间内急剧升高,摩擦系数随温度、滑移率与接触压力动态变化,闸瓦还会受到热变形与机械变形耦合影响。工程分析中通常先通过静态接触计算获取不同压紧力下的接触压力分布,识别局部高压区与接触空白区,再以此为基础修正摩擦材料属性、闸瓦型面与背板刚度;动态求解时则关注闸瓦切入、全压贴合到松开复位全过程的运动轨迹,验证卡钳行程是否充足、闸瓦与盘体之间是否存在异常磕碰、回位弹簧力是否能克服导向销摩擦阻力。
结构细节上,制动盘采用双层通风腔设计,内外两层摩擦盘通过径向散热筋连接,既提升整体抗弯刚度,又在盘内部形成冷却风道;摩擦环带的宽度需覆盖闸瓦摩擦面并留出适量径向余量,防止安装误差导致闸瓦偏出盘面。闸瓦钢背设置有定位凸耳与防转卡槽,装配后嵌入卡钳支架的导向槽内,承受制动切向力,避免摩擦块随盘转动。三维建模过程中需重点核对运动包络:车轮转向、悬架跳动以及制动热膨胀共同作用下,制动盘与闸瓦、卡钳与轮辐之间都要保留安全间隙,防止极限工况下发生硬接触。

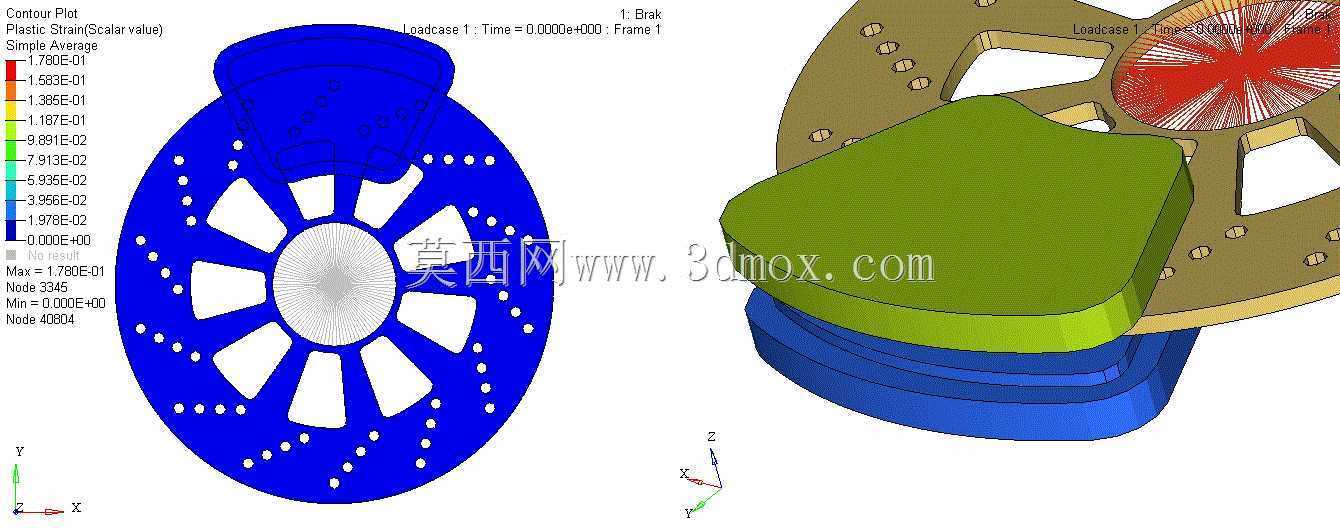

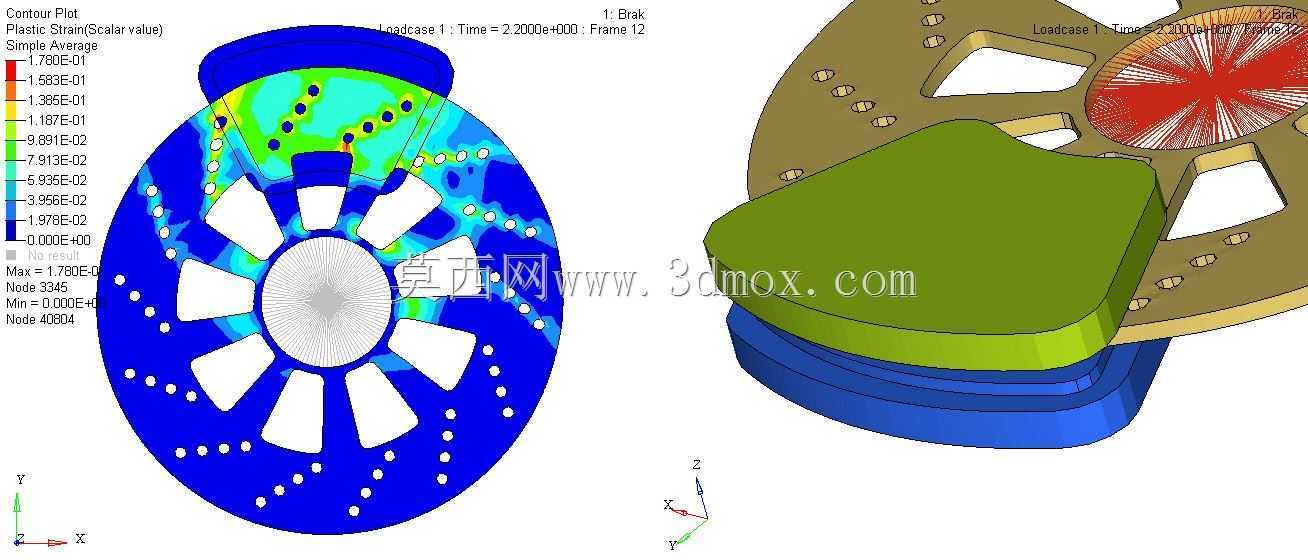

针对摩擦热管理,盘体材料多选用灰铸铁,兼顾耐磨性、导热性与成本,摩擦材料则根据工况选择半金属、少金属或陶瓷配方,不同配方的弹性模量、导热率与磨损特性差异明显,在仿真中需要分别赋予对应材料参数。通过应力云图可以观察到,制动盘最高热应力多集中在散热筋与盘面交接处以及螺栓孔周边,这些区域是热疲劳裂纹萌生的高发位置;闸瓦侧压力分布不均则会造成局部材料过早磨损,缩短摩擦片使用寿命。
这套结构数据可支撑制动系统选型匹配:根据整车轴荷、最高车速与要求的制动距离,可反推所需制动力矩,进而确定制动盘有效半径、缸径数量与闸瓦面积;在三维环境中完成装配校验后,还能直接导出关键截面用于工程图纸绘制,为卡钳支架强度校核、热容量计算与摩擦磨损试验提供结构依据。
