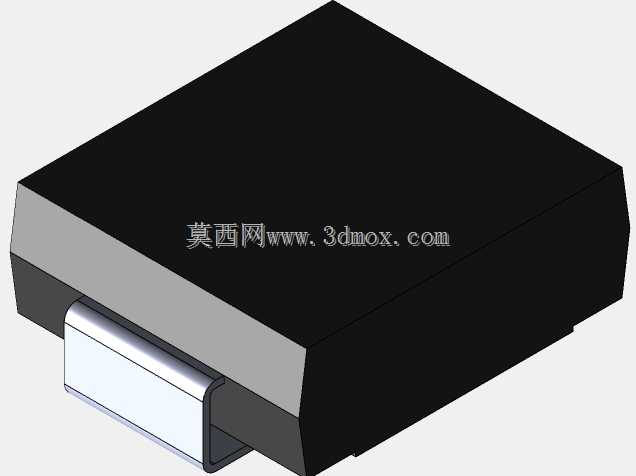

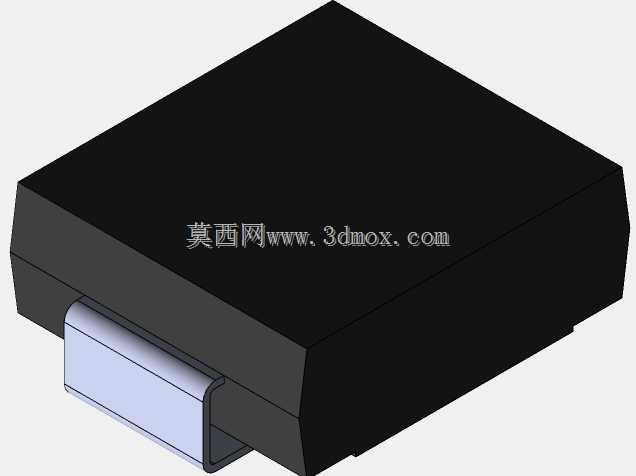

表面贴装DO-214AB封装二极管三维结构

在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装类半导体器件的封装三维模型是结构干涉校验、贴片工艺仿真的核心参考要素，DO-214AB作为常用的功率二极管封装形式，广泛应用在电源整流、端口防浪涌、电路续流等电路场景中，这类封装的器件通常承载1A至数安培的正向导通电流，反向耐压覆盖几十伏到上千伏区间，是板级电路里用量极大的被动保护与功率转换器件。从结构设计角度看，该封装采用黑色环氧塑封主体作为半导体芯片的承载与绝缘保护结构，环氧材料具备UL94-V0级阻燃特性，同时可耐受波峰焊、回流焊过程中的高温冲击，不会出现封装开裂、引脚脱落的工艺问题。外露的弯折成型金属引脚采用铜合金基材表面镀锡处理，既保证焊接时的润湿性，也能在长期工作环境下抵御氧化腐蚀，引脚的弯折弧度、伸出长度、共面度参数直接决定SMT贴片时的良率，若引脚共面度超过0.1mm，就容易在回流焊后出现虚焊、立碑等工艺缺陷。建模过程中严格遵循JEDEC标准里的DO-214AB封装尺寸规范，塑封主体的长宽高、引脚的宽度与厚度、引脚与塑封本体的相对位置都按照标准公差范围进行还原，同时预留了PCB焊盘设计的匹配参考，结构工程师在进行板卡布局时，可以直接调用该模型校验器件与周边接插件、结构件、散热片的空间间隙，避免后期打样时出现装配干涉。这类表贴封装的器件相比传统通孔插件，不需要在PCB上钻安装孔，能够大幅提升板卡的元件贴装密度，缩小整机产品的体积，同时适配全自动SMT产线的高速贴装流程，不需要人工补焊插件元件，有效降低批量生产的加工成本。在进行产品整机的热仿真分析时，该模型的塑封主体热阻参数、引脚导热路径也可以作为仿真边界条件的参考，帮助工程师评估器件在满负载工作时的温升情况，合理布置散热铜皮或者过孔，保证器件长期工作在额定结温范围内，提升整机产品的可靠性寿命。
