2位2.54mm间距通孔镀锡板对板接插件

　　做了十几年消费电子、工控板卡的结构设计，这类2位2.54mm间距的通孔针座，几乎是每款带板间互联的产品里都绕不开的基础元件，很多刚入行的工程师选型时容易只看引脚数和间距，忽略安装边界、焊盘匹配这些细节，最后打样回来要么插装时干涉壳体，要么波峰焊后出现虚焊、引脚歪斜的问题，反而拖慢项目进度。

　　这类接插件最核心的应用场景，是PCB板上小电流信号的板对板、板对线互联，比如电源变压器副边的低压信号引出、工控IO板上的2位信号接线、小型家电控制板上的传感器信号接入，因为引脚间距是行业通用的0.1英寸也就是2.54mm，和常规排针排母的间距完全匹配，不需要额外开模定制，供应链成熟度极高，不管是小批量打样还是百万级量产，都能快速找到稳定货源，不会出现物料断供的问题。

　　从功能特性上看，这款接插件采用通孔镀锡设计，和表面贴装的同规格接插件相比，通孔插装的引脚穿过PCB板后在背面焊接，机械固定强度要高很多，能承受一定的插拔力，不会因为多次插拔就出现焊盘脱落的问题，适合需要经常拆装接线的设备场景；接触端采用镀锡处理，一方面是降低接触电阻，避免小信号传输时出现接触不良、信号衰减的问题，另一方面镀锡层的耐氧化能力强，在常规的工业存储、使用环境下，能保证较长的接触寿命，不会因为引脚氧化导致设备出现偶发的通讯故障、供电中断问题。

　　设计这款接插件的三维模型时，首先要卡准的就是引脚间距的公差，2.54mm的标称间距，实际建模时引脚中心距的公差要控制在±0.05mm以内，不然和配套的母座对插时会出现插不进去、或者插进去后接触歪斜的问题；其次是安装边界的预留，接插件的本体底座高度、引脚伸出PCB板正面和背面的长度都要严格按照实际物料尺寸建模，正面要考虑和设备外壳、周边其他元器件的安全距离，避免壳体装配时压到接插件本体导致引脚变形，背面的引脚伸出长度要匹配PCB板的常规厚度，一般1.6mm厚的PCB，背面引脚伸出长度控制在1.2-1.5mm，既保证波峰焊时焊锡能充分浸润引脚，又不会因为引脚过长导致背面焊盘和其他元器件短路。

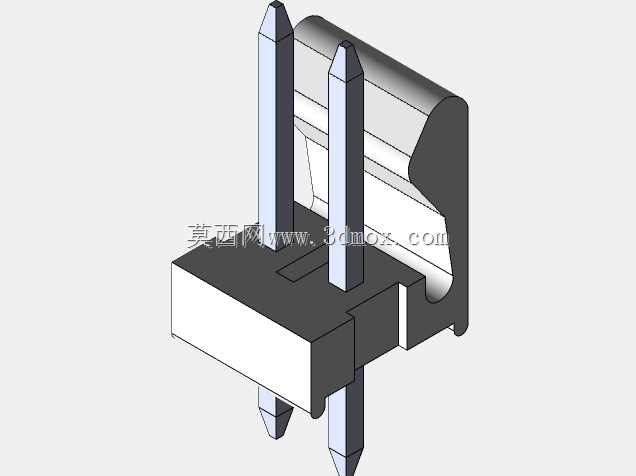

　　外形结构上，这款接插件的底座采用带定位挡边的设计，建模时要把挡边的位置、高度做准确，插装时挡边可以贴住PCB板的正面，控制插件的插入深度，避免插装过深导致本体贴板过紧、焊接后应力集中拉扯焊盘，也能防止插装过浅导致焊接强度不足；两侧的引脚做了倒角处理，插装时能顺利对准PCB上的安装孔，不会出现引脚顶在焊盘上插不进去的情况，适合自动化插件机的高速插装作业，不需要人工额外修正引脚位置，能提升SMT段的生产效率。

　　实际选型使用时，还要注意接插件的额定电流参数，这类2位的2.54mm间距针座，单引脚的额定电流一般在3A以内，适合信号传输或者小电流供电，如果是走大电流的电源通路，就不能选用这类接插件，避免长时间通电后引脚发热出现安全隐患；建模时还要同步建好配套的PCB封装，安装孔的孔径要比引脚直径大0.2-0.3mm，既方便插件时顺利插入，又不会因为孔径过大导致波峰焊时出现焊锡空洞、虚焊的问题，焊盘的直径要比孔径大1.5mm左右，保证焊锡有足够的附着面积，提升焊接的机械强度。

　　很多工程师在做结构评审时，容易忽略这类小接插件的安装方向，这款接插件的底座带有防呆的不对称结构，建模时要把防呆结构的特征做清晰，避免生产时插件方向插反，导致后续接线时线序错误，烧坏后端的电路元件；另外接插件顶部的引脚长度也要准确建模，如果是板对板对插的场景，要计算好两块板之间的堆叠高度，保证引脚插入母座的深度足够，不会因为设备振动出现接插件松脱的问题。

　　从生产工艺的角度看，这类接插件的本体一般采用耐高温的工程塑料注塑成型，能承受波峰焊时260℃左右的高温，不会出现本体融化、变形的问题，建模时不需要考虑注塑的拔模斜度对安装尺寸的影响，因为成品物料的安装尺寸已经把拔模斜度的余量算进去了，只要按照物料手册给出的最大外形尺寸预留安装空间，就不会出现装配干涉的问题。

　　在做整机的三维布线时，还要考虑接插件旁边的走线空间，预留出接线时手指或者工具的操作空间，不要把其他高大元器件布置在接插件的正前方，不然接线时很难把线插到接插件里，后期维护拆接线也会非常麻烦；如果是用在有振动的设备场景下，建模时还要考虑在接插件旁边增加固定柱，用扎带把连接线固定在固定柱上，避免设备振动时线材拉扯接插件引脚，长时间使用后出现引脚断裂、焊盘脱落的问题。
