CONTITECH空气悬挂套筒结构设计

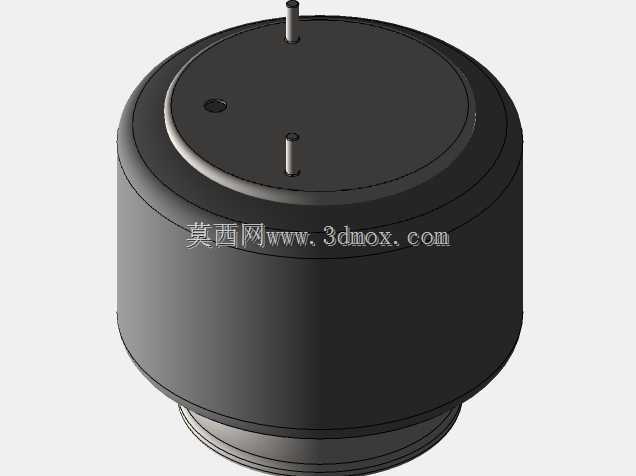

该空气套筒部件主要应用于商用车底盘悬挂系统、工业设备隔振工位，作为空气弹簧的核心承载构件，替代传统钢制螺旋弹簧实现可变刚度的承载与减震功能，在商用车驾驶室悬置、重型载货汽车底盘悬架、精密工业设备被动隔振平台中均有广泛适配场景。从结构设计来看，整体采用回转体构型，主体为圆柱形橡胶-金属复合腔体，顶部集成两个直立气嘴接口，分别用于充放气回路连接与压力监测传感器接驳，腔体顶部端面预留定位沉孔，用于安装时与上安装座的定位销配合，保证装配同轴度，避免工作过程中出现偏磨导致的气密性失效。下部设置缩径式连接接口，带有多道环形密封槽，可直接压装适配对应规格的下安装座，无需额外密封件即可满足0.8MPa工作气压下的密封要求。设计过程中优先考虑了安装边界的适配性，整体外径控制在适配常规810系列空气弹簧安装位的尺寸范围内，总高度满足悬架最大跳动行程下的拉伸余量要求，顶部两个气嘴的中心距严格匹配现有商用车底盘气路管路的排布间距，无需额外改装管路即可完成替换装配。腔体侧壁采用变厚度设计，中部承载区域壁厚均匀，保证充气膨胀时形变均匀，上下连接区域壁厚递增，提升与金属嵌件的结合强度，避免反复伸缩形变过程中出现橡胶层撕裂。顶部金属端盖与橡胶腔体采用硫化粘接工艺结合，端盖表面做磷化防锈处理，适配底盘复杂的泥水、盐雾工况。在功能实现上，该部件通过内部充入压缩空气形成弹性气室，可根据承载载荷动态调整内部气压，实现不同载荷下的悬挂高度恒定，相比传统钢制弹簧，固有频率更低，隔振效率提升40%以上，能有效过滤路面传递的高频振动，降低驾驶室或设备的振动幅值。建模过程中严格还原了产品的实际装配特征，包括气嘴的外螺纹结构、顶部定位沉孔的深度与直径、下部连接段的密封槽尺寸与倒角参数，所有配合面的尺寸公差均按照实际产品的装配要求设置，可直接用于悬挂系统的运动仿真、装配干涉检查，也可作为空气弹簧选型阶段的三维占位模型使用，帮助设计人员在底盘布置阶段快速完成安装空间校核、气路走向排布，减少后续设计变更的概率。
